Am pus în funcțiune un sistem electrodinamic de testare la vibrații cu o forță de 20 kN, echipat cu controller Crystal Instruments Spider-80X, și o cameră climatică cu volum de 800 de litri și interval termic −70°C / +180°C. Ambele echipamente sunt operaționale și disponibile pentru laboratorul de control al calității.
Aceste două sisteme sunt utilizate în controlul calității și în verificarea fiabilității produselor industriale. Testele efectuate — vibrații, șoc, sinus, aleatoriu, TWR și condiționare termică — reproduc condițiile reale de exploatare în mediu controlat de laborator, reducând riscul de defecte descoperite în câmp.
De ce am ales aceste echipamente — contextul proiectului
Necesitatea unui sistem complet de testare a pornit de la cererea clientului nostru de a face controlul calității „in-house”, fără să depindă de alte entități. Acest lucru îi permite să își crească productivitatea și numărul de piese validate și livrate către clienții săi în fiecare săptămână.
Aceasta este o necesitate din ce în ce mai recunoscută în sectoarele pe care le deservim: aerospațial, militar, industrial, automotive etc. Produsele funcționează în condiții mecanice și termice dure, iar metodele tradiționale de control al calității nu acoperă scenariile de solicitare combinată.
Sistemul de testare la vibrații — specificații și capabilități

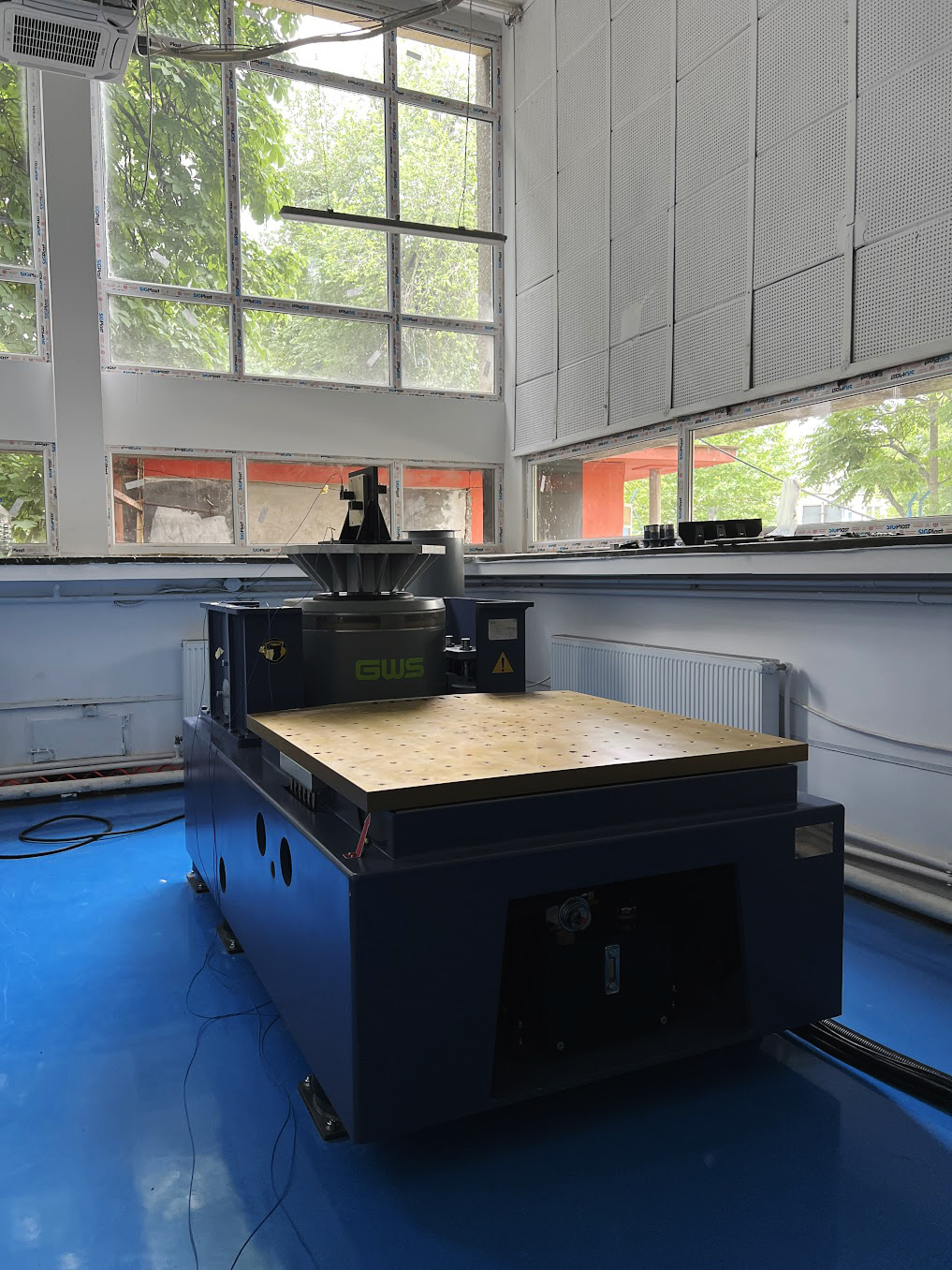

Shaker-ul electrodinamic de 20 kN permite testarea componentelor și subansamblurilor de dimensiuni medii și mari. Controller-ul Crystal Instruments Spider-80X este una dintre platformele de referință la nivel internațional pentru controlul testelor de vibrații, recunoscută pentru precizie și compatibilitate cu principalele standarde tehnice: MIL-STD-810, IEC 60068, ISO 16750, ASTM D4169.
Pentru achiziția de date suplimentară folosim sistemul Crystal Instruments Spider-20, care extinde capacitatea de măsurare și permite monitorizarea simultană a mai multor canale în timpul testelor.
Tipuri de teste disponibile
- Testare la șoc (Shock) — simularea impacturilor, sarcinilor de impuls și căderilor
- Testare sinusoidală (Sine Sweep / Dwell) — identificarea frecvențelor de rezonanță
- Testare la vibrații aleatorii (Random Vibration) — profile PSD conform standarde internaționale
- TWR — Time Waveform Replication — reproducerea exactă a semnalului de vibrații înregistrat pe teren (cu Spider-20)
Ce este TWR și de ce contează?
În loc să aproximăm un profil de vibrații din teren printr-un spectru aleatoriu, înregistrăm semnalul real de pe echipament sau vehicul și îl reproducem fidel în laborator. Acesta este cel mai apropiat echivalent al testului în exploatare reală, fără a scoate produsul din mediul controlat.

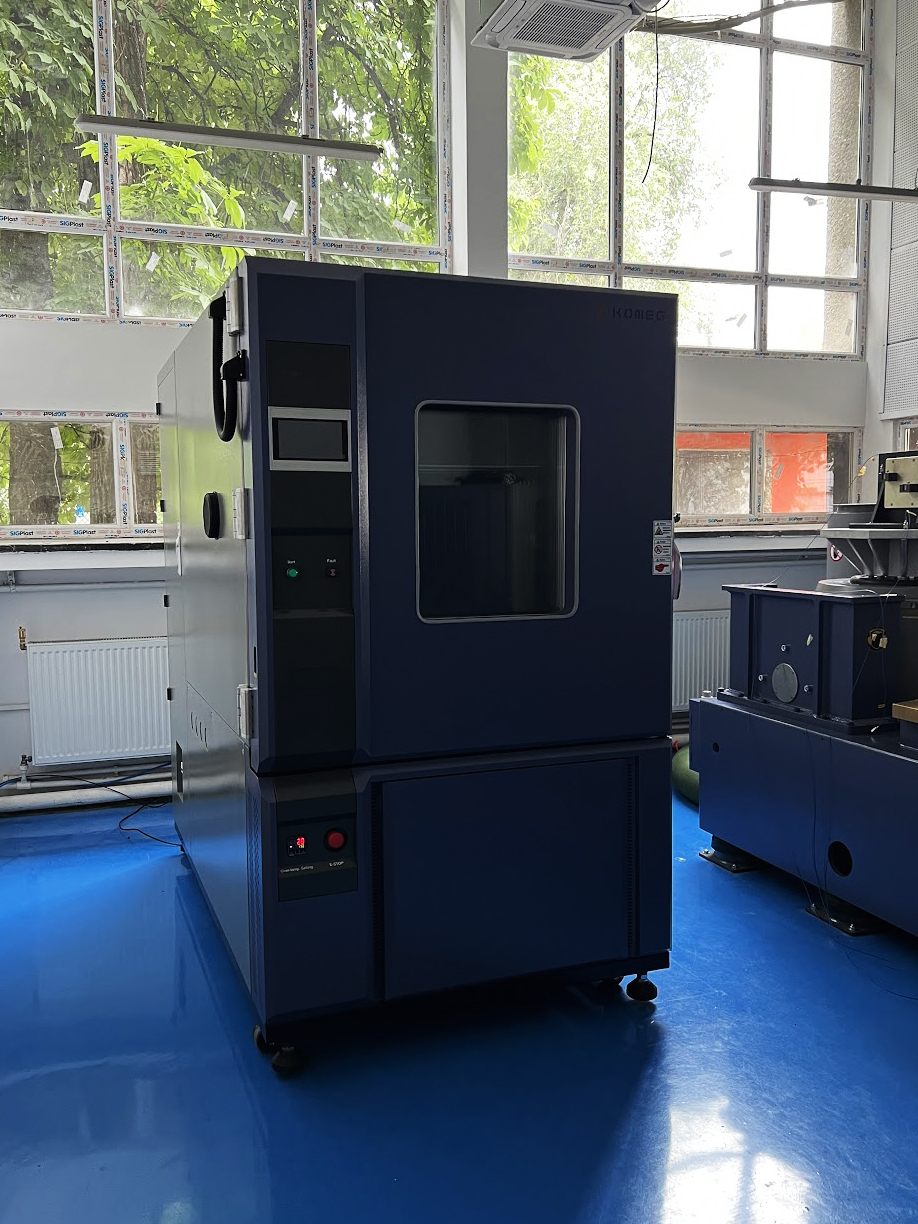

Camera climatică de 800 L
Camera climatică instalată are un volum util de 800 de litri și acoperă un domeniu de 250°C. Aceasta o plasează în categoria echipamentelor capabile să simuleze condiții de mediu extreme — de la temperaturi arctice la solicitări termice ridicate specifice sistemelor de putere sau transportului rutier și feroviar.
Aplicații principale
- Testare la temperaturi extreme — stabilitate la frig intens și la căldură ridicată
- Cicluri termice accelerate — detectarea oboselii termice și a defectelor de material
- Condiționare de mediu — pregătirea produselor înainte sau după testele mecanice
- Testare combinată — secvențe termice urmate de testare la vibrații
Orice produs care funcționează în exterior, în vehicule sau în instalații industriale este expus simultan la vibrații și variații de temperatură. Testarea secvențială sau combinată acoperă exact acest scenariu.
Rolul acestor sisteme în controlul calității și fiabilitate
Testele de fiabilitate au un obiectiv clar: să identifice modul de cedare al unui produs înainte ca acesta să ajungă în exploatare. Standardele internaționale — IEC 60068, MIL-STD-810, ISO 16750 — definesc scenariile de testare în funcție de clasa de produs și destinație.
Prin combinarea sistemului de vibrații cu camera climatică, acoperim două categorii majore de solicitare:
| Categorie | Exemple de solicitări | Echipament utilizat |
|---|---|---|
| Mecanice dinamice | Vibrații din transport, funcționare, impacturi accidentale | Shaker 20 kN + Spider-80X |
| Termice | Șoc termic, cicluri de temperatură, funcționare la extreme | Cameră climatică 800 L |
| Combinate | Condiționare climatică urmată de testare la vibrații și vice-versa | Ambele sisteme secvențial |
Rezultatul practic: reducerea defectelor descoperite în câmp, scăderea costurilor de garanție și creșterea încrederii în produs pentru producătorii care testează sistematic înainte de livrare.
Standarde de testare suportate
- MIL-STD-810 — standarde militare americane pentru rezistență la condiții de mediu
- IEC 60068 — testarea la condiții de mediu (serie completă)
- ISO 16750 — condiții de mediu pentru echipamente electrice de vehicule rutiere
- ASTM D4169 — testarea ambalajelor și a produselor pentru transport
- DO-160 — condiții de mediu și proceduri de testare pentru echipamente aeronautice
Status: echipamentele sunt operaționale!
Ambele sisteme au fost puse în funcțiune în iunie 2026, au parcurs verificarea de performanță și sunt disponibile pentru etapele de control al calității și validare a produselor finite. Pot fi utilizate independent sau combinat, în funcție de cerințele proiectului.
Întrebări frecvente despre testarea la vibrații și condiționarea climatică
Ce produse pot fi testate cu un shaker de 20 kN?
Shaker-ul de 20 kN este potrivit pentru testarea componentelor și subansamblurilor de dimensiuni medii și mari — module electronice, senzori, subansambluri mecanice, corpuri de iluminat, elemente de fixare, componente de vehicule. Forța disponibilă acoperă majoritatea aplicațiilor industriale și automotive.
Ce este TWR (Time Waveform Replication) și când se folosește?
TWR este un tip de test în care semnalul de vibrații înregistrat direct de pe un echipament sau vehicul în exploatare este reprodus exact în laborator. Se folosește atunci când profilul de vibrații din teren este complex și nu poate fi reprezentat fidel printr-un spectru aleatoriu standard. Este cea mai fidelă metodă de simulare a condițiilor reale.
Care este intervalul de temperatură al camerei climatice?
Camera climatică acoperă un interval de la −70°C la +180°C, cu un volum util de 800 de litri. Aceasta permite testarea la temperaturi arctice, simularea condițiilor de vară extremă și parcurgerea ciclurilor termice accelerate conform standardelor IEC 60068.
Este posibilă testarea combinată — vibrații și condiții climatice?
Da, prin testare secvențială: produsul este supus mai întâi condiționării climatice, apoi testelor de vibrații (sau invers), conform planului de testare specific. Testarea simultană poate fi discutată în funcție de configurația proiectului.
Ce rol are Crystal Instruments Spider-20 în sistem?
Spider-20 este sistemul de achiziție de date care completează controller-ul Spider-80X. Permite monitorizarea simultană a mai multor canale de măsurare în timpul testelor, extinderea capacității de înregistrare și analiza detaliată a răspunsului structurii testate.
Ce standarde de testare sunt suportate?
Sistemul suportă testare conform MIL-STD-810, IEC 60068, ISO 16750, ASTM D4169, DO-160 și altele, în funcție de profilul de test definit de client sau de cerințele standardului de produs aplicabil.
