Arborii nealiniați sunt una dintre cele mai frecvente — și mai costisitoare — cauze ale uzurii premature a rulmenților, etanșărilor și cuplajelor din echipamentele rotative. Alegerea sistemului potrivit de aliniere cu laser transformă o problemă recurentă de mentenanță într-o verificare de cinci minute. Acest ghid detaliază cele șase configurații VIBRO-LASER — BASE, PLUS, PRO, PRO PLUS, EX și EXPERT — astfel încât să potriviți instrumentul cu lucrarea, fără să plătiți pentru funcții pe care nu le veți folosi niciodată sau, mai rău, fără să vă blocați la jumătatea unei alinieri.
De ce contează alinierea corectă a arborilor
Alinierea arborilor — numită adesea aliniere de cuplaj — este procesul de poziționare a doi sau mai mulți arbori rotativi pe o axă comună, astfel încât puterea să se transmită lin prin cuplaj. Când arborii sunt nealiniați, cuplajul absoarbe diferența sub formă de solicitare ciclică, iar această solicitare se propagă către rulmenți, etanșări și chiar către cadrul mașinii.

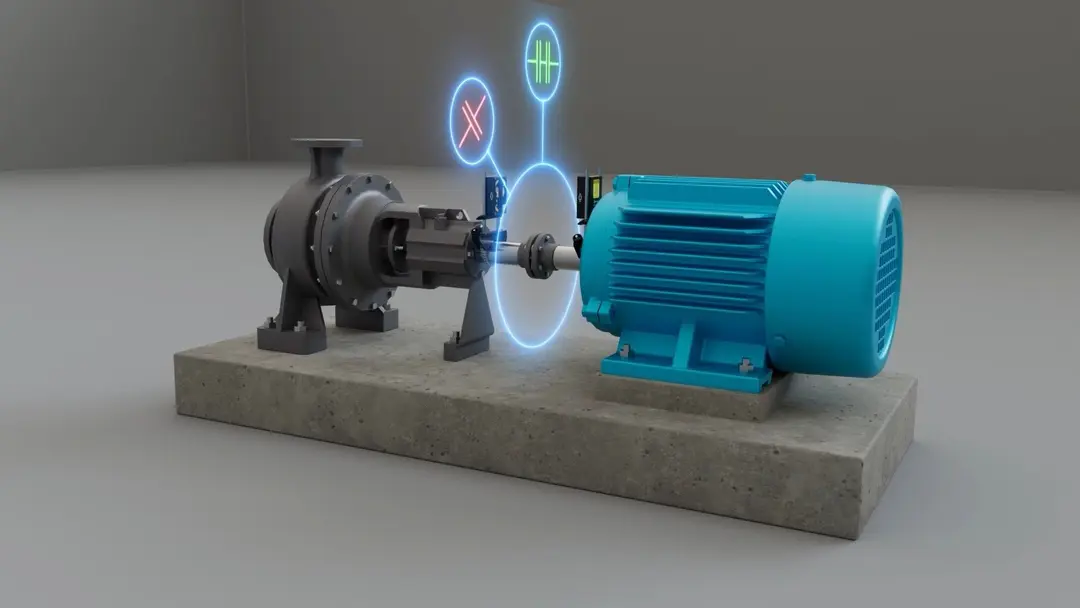

Industria recunoaște două condiții fundamentale de nealiniere, fiecare putând apărea atât în plan orizontal, cât și vertical:
- Nealiniere paralelă (offset) — axele celor doi arbori sunt paralele, dar decalate una față de cealaltă.
- Nealiniere unghiulară — axele celor doi arbori se întâlnesc sub un unghi, în loc să fie coliniare.
Sistemele cu laser au devenit soluția preferată în locul riglelor de precizie, calelor de măsură și ceasurilor comparatoare, deoarece măsoară ambele planuri simultan, cu o precizie net superioară și — la fel de important — documentează și stochează rezultatele. Beneficiul practic este binecunoscut: o aliniere corectă înseamnă consum redus de lubrifiant, vibrații și zgomot mai reduse, mai puțină energie irosită și o durată de viață semnificativ mai mare a echipamentului.

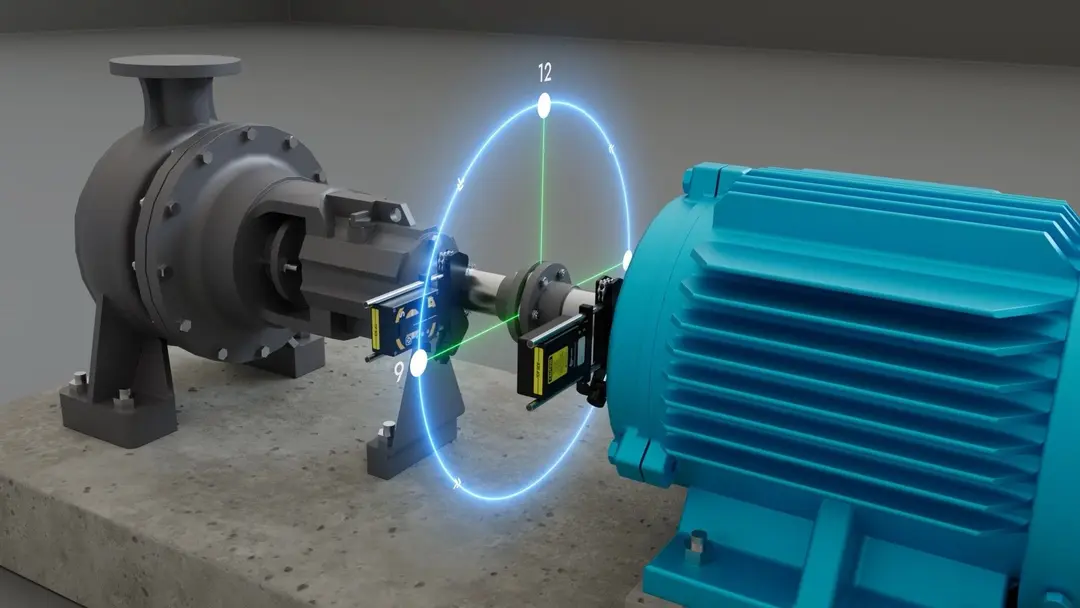

Principiul de bază: Un sistem de aliniere cu laser folosește două unități de măsură — câte una montată pe fiecare arbore. Un fascicul laser este proiectat de la o unitate către un detector aflat pe cealaltă, iar pe măsură ce arborii sunt rotiți, software-ul citește poziția fasciculului pentru a calcula exact cât de mult și în ce direcție trebuie deplasate picioarele mașinii.
Cele 6 tipuri de sisteme de aliniere a arborilor VIBRO-LASER
Toate cele șase configurații VIBRO-LASER au la bază același fundament hardware de măsurare — două unități de măsură cu detector CCD digital, rezoluție de 0,001 mm, conectivitate Bluetooth și o carcasă robustă din aluminiu cu protecție IP67, capabilă de până la 20 de ore de funcționare continuă. Ceea ce le diferențiază este setul de funcții software, pachetul de bride și accesorii și tipul de lucrare de aliniere pentru care este construit fiecare. Iată cum se compară, de la cel mai simplu la cel mai performant.

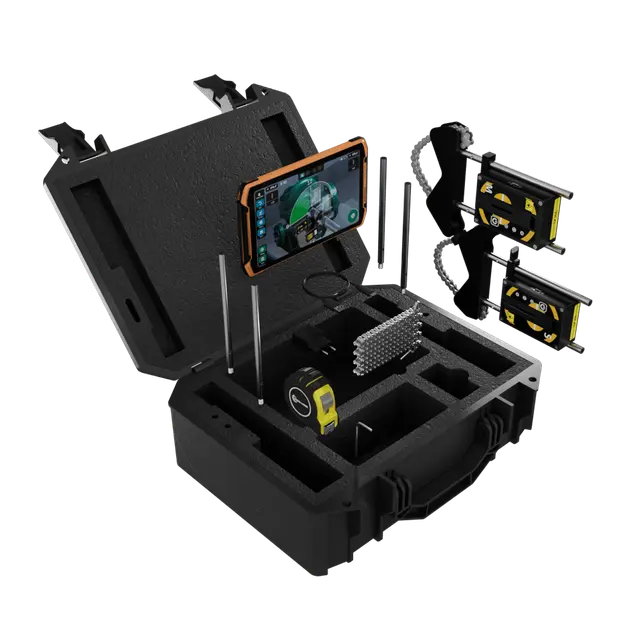

1. BASE — instrumentul de zi cu zi pentru aliniere orizontală și verticală
Modelul BASE este punctul optim de pornire pentru alinierea unei game variate de echipamente rotative, cu precizie ridicată și un excelent raport cost-eficiență. Realizează atât aliniere orizontală, cât și verticală și vine cu noul software de aliniere, acoperind funcțiile fundamentale: metoda Clock, măsurarea SMARTANGLE™, verificarea Soft Foot și alinierea trenurilor de mașini (Machine Train). Dacă lucrați în principal cu ansambluri standard pompă-motor pe fundații solide, această configurație asigură o aliniere corectă, reduce uzura inutilă și menține echipamentul la capacitate maximă.
Ideal pentru: echipele de mentenanță care fac aliniere de rutină a cuplajelor pe echipamente rotative standard și care doresc precizie fără să plătească pentru metode avansate de măsurare.

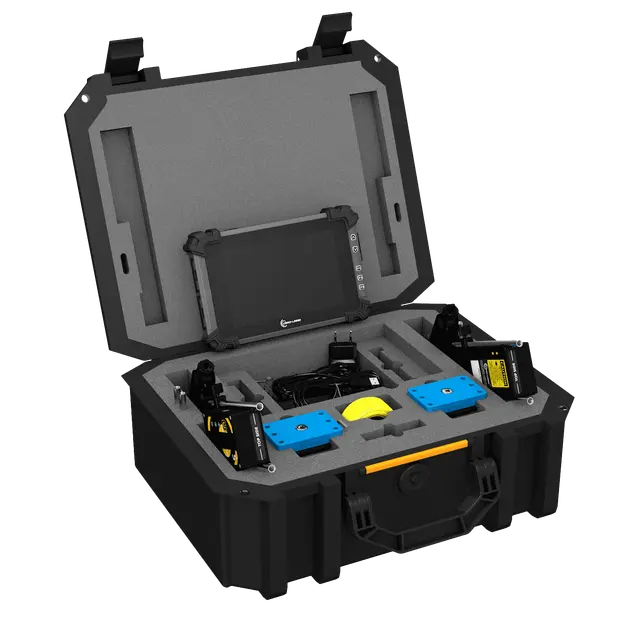

2. PLUS — construit pentru tipuri exigente de cuplaje
Modelul PLUS urcă o treaptă pentru a gestiona o gamă mult mai largă de tipuri de cuplaje — de la cuplaje rigide scurte, concepute pentru flexibilitate minimă, la cuplaje foarte flexibile, destinate amortizării nealinierilor și vibrațiilor, până la cuplaje specializate cu compensatoare de dilatare și contracție. Adaugă selectarea tipului de cuplaj (Select Coupling Type) și analiza Bolt/Base bound, plus calculatorul de picioare intermediare (Intermediate Feet Calculator) pentru mașinile cu mai mult de două perechi de picioare. Kitul include și suporturi cu bază magnetică ce simplifică montarea capetelor de măsurare pe arbori de diametru mare, fiind o alegere mai rapidă decât utilizarea numeroaselor lanțuri de extensie.
Ideal pentru: atelierele care lucrează cu tipuri variate de cuplaje și arbori de diametru mare, unde contează comoditatea montării și toleranțele specifice cuplajului.

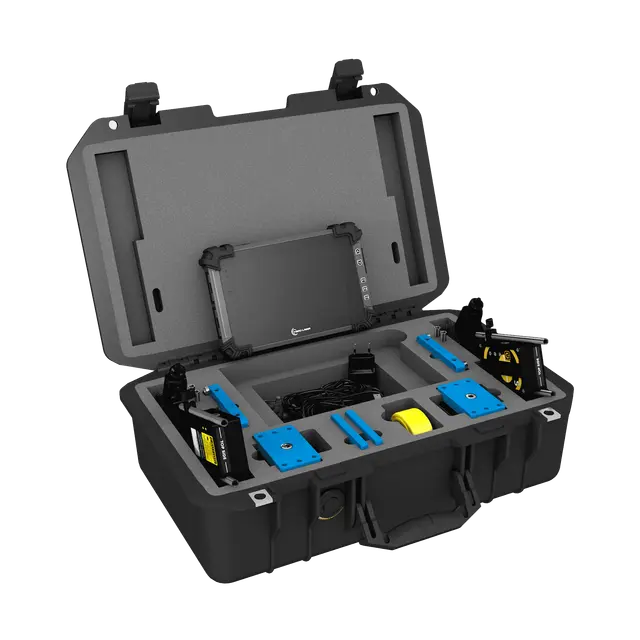

3. PRO — patru metode de măsurare și funcții geometrice
Modelul PRO este un sistem complet de aliniere a arborilor, care combină funcțiile comune cu opțiunea de cuplaj cu bolț sau bază și oferă utilizatorului patru metode diferite de măsurare. Pe lângă metodele standard, deblochează modurile multipunct avansate — SMARTPOINTS™ (înregistrarea unui număr nelimitat de puncte pe orice sector al arborelui) și SMARTSPIN™ (valori înregistrate automat în timpul rotirii arborelui, astfel încât puteți începe măsurarea din orice poziție). Adaugă și Live Alignment, pentru alinierea când unitățile nu pot fi montate strict în pozițiile 9–12–3, măsurarea rectilinității (Straightness) și alinierea arborilor cardanici (Cardan Shaft). Metodele sale multipunct și continue oferă flexibilitatea necesară pentru a obține un rezultat optim de măsurare pe configurații dificile.
Ideal pentru: specialiștii profesioniști în aliniere care au nevoie de metode avansate de măsurare și de verificări geometrice de bază (precum rectilinitatea) într-un singur kit.
4. PRO PLUS — pregătit pentru geometrie, cu măsurarea planeității
PRO PLUS extinde setul de funcții PRO către verificarea geometrică completă. Adaugă planeitate de bază (Basic Flatness — măsurarea și evaluarea planurilor precum batiuri și fundații) și planeitatea flanșelor (Flange Flatness — pentru planuri circulare, cum ar fi flanșe de conducte și suprafețe de îmbinare). Împreună cu modulul opțional Module GEO — un modul geometric cu laser potrivit pentru producția de celuloză și hârtie, tipografie și laminoare — această configurație depășește simpla aliniere a cuplajelor și intră în controlul geometriei batiurilor și cadrelor, totul într-un singur sistem care reduce numărul de instrumente separate necesare.
Ideal pentru: echipele care au nevoie atât de aliniere a arborilor, cât și de verificarea geometriei suprafețelor / planeității — constructori de mașini, instalatori și mentenanță în industria grea.
5. EX — intrinsec sigur pentru zone cu pericol de explozie
EX este un sistem de aliniere cu laser conceput pentru alinierea precisă a mașinilor rotative în zone periculoase, cu potențial exploziv. În loc să fie o treaptă fixă de funcții, EX este o configurație de siguranță: oferă o selecție cuprinzătoare de funcții, cu operare și control simple, și este disponibil construit pe oricare dintre celelalte trepte (BASE, PLUS, PRO sau EXPERT), personalizabil cu orice set de bride și module. Unitățile de măsură poartă marcaj de protecție la explozie (grupa II, 0Ex ia op is IIB T6 Ga conform GOST 31610.0-2014), fiind potrivite acolo unde un instrument standard pur și simplu nu poate fi folosit.
Ideal pentru: petrol și gaze, industria chimică, petrochimică și orice unitate cu zone clasificate, cu atmosferă explozivă.

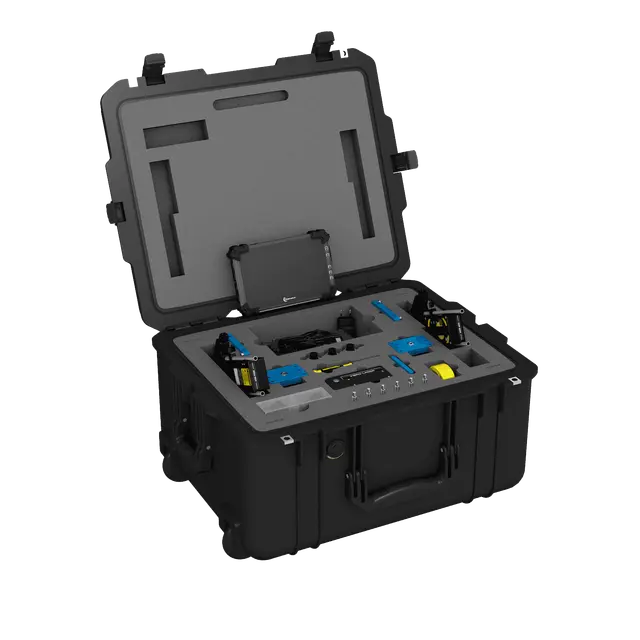

6. EXPERT — configurația de top, fără compromisuri
EXPERT este modelul unic de top care combină maximul de caracteristici tehnice și funcționale cu o gamă completă de accesorii mecanice, pentru a face față oricărei provocări de aliniere. Proiectat pentru medii industriale dure, include capabilități de aliniere pentru arbori de transmisie ai mașinilor din fabrică, echipamente greu de rotit și echipamente acționate prin curea. Folosind sistemul EXPERT cu bridele sale special concepute, unghiul dintre mașina motoare și cea antrenată poate fi determinat și corectat fără demontarea arborelui — iar lista sa de echipamente include extras pe care celelalte trepte le tratează ca opționale, precum bridele nerotative, dispozitivul de fixare pentru arbore cardanic și alinierea curelelor.
Ideal pentru: unitățile care se confruntă cu întregul spectru de sarcini de aliniere — arbori de transmisie, mașini cardanice/cu offset, transmisii prin curea și echipamente greu de rotit — și care doresc un singur kit care le face pe toate.
Comparație directă
| Model | Capabilitate-cheie adăugată | Utilizator tipic |
|---|---|---|
| BASE | Aliniere orizontală și verticală, metoda Clock, SMARTANGLE™, Soft Foot, Machine Train | Aliniere de rutină a cuplajelor |
| PLUS | Selectare tip cuplaj, bolț/bază, suporturi cu bază magnetică, picioare intermediare | Cuplaje variate și arbori mari |
| PRO | 4 metode de măsurare: SMARTPOINTS™, SMARTSPIN™, Live Alignment, rectilinitate, cardanic | Specialiști profesioniști în aliniere |
| PRO PLUS | Planeitate de bază și a flanșelor, verificare geometrică, compatibil Module GEO | Aliniere + geometrie / planeitate |
| EX | Intrinsec sigur, cu marcaj de protecție la explozie, configurabil pe orice treaptă | Zone periculoase / cu atmosferă explozivă |
| EXPERT | Toate funcțiile + gamă completă de accesorii: bride nerotative, dispozitiv cardanic, aliniere curele | Orice provocare de aliniere într-un singur kit |
Hardware comun: ce oferă fiecare configurație
| Specificație | Valoare |
|---|---|
| Rezoluție detector | 0,001 mm (detector CCD digital, fereastră 30 mm) |
| Distanța dintre unități | Până la 10 m — laser clasa II 635 nm, < 1 mW |
| Timp de funcționare | > 20 h — Bluetooth 4.0 către tabletă |
| Clasă de protecție | IP67 — aluminiu anodizat, −20 °C la +55 °C |
Deoarece hardware-ul de măsurare este comun întregii game, upgrade-ul ține în mare parte de funcțiile software și de accesorii — nu reînvățați un instrument nou când urcați o treaptă. Nivelul software adaugă robustețe în condiții reale: SMARTFILTER™ atenuează interferențele vizuale precum iluminarea și aburul, VIBEDR™ ajută în medii cu vibrații ridicate, iar compensarea automată a dilatării termice (Thermal Growth Expansion) menține alinierea validă pe măsură ce mașinile se încălzesc la temperatura de operare.
Cum alegeți sistemul potrivit
Parcurgeți aceste întrebări în ordine — primul „da” vă indică de obicei treapta potrivită:
- Lucrați într-o zonă cu atmosferă explozivă sau periculoasă? → Aveți nevoie de configurația EX, construită pe treapta de funcții care vi se potrivește.
- Aveți nevoie de aliniere de curele, arbori cardanici/offset și mașini greu de rotit, toate într-un singur kit? → EXPERT.
- Aveți nevoie de planeitate și geometria batiurilor, pe lângă alinierea arborilor? → PRO PLUS (cu Module GEO).
- Aveți nevoie de metode avansate multipunct/continue și de rectilinitate? → PRO.
- Lucrați cu multe tipuri de cuplaje și arbori de diametru mare? → PLUS.
- Munca dvs. este aliniere de rutină orizontală/verticală a cuplajelor? → BASE o acoperă precis și economic.
O regulă utilă din teren: cumpărați în funcție de sarcinile de aliniere pe care le aveți efectiv, nu după numele modelului. Deoarece fiecare treaptă VIBRO-LASER folosește aceleași unități de măsură de bază, factorii decisivi sunt metodele software și pachetul de bride/accesorii — acolo se află diferența reală dintre o lucrare de cinci minute și una imposibilă.
Întrebări frecvente
Care este diferența dintre modelele BASE și PRO?
BASE acoperă alinierea orizontală și verticală cu metodele standard (metoda Clock, SMARTANGLE™, Soft Foot, Machine Train). PRO adaugă patru metode de măsurare — inclusiv modurile multipunct SMARTPOINTS™ și continuu SMARTSPIN™ — plus Live Alignment, măsurarea rectilinității și alinierea arborilor cardanici, împreună cu selectarea tipului de cuplaj și analiza bolț/bază moștenite din PLUS. Pe scurt, BASE se ocupă de lucrări de rutină; PRO este construit pentru configurații dificile și lucrări de specialitate.
De ce sistem am nevoie pentru zone explozive sau periculoase?
De configurația EX. Aceasta oferă operare intrinsec sigură, cu marcaj de protecție la explozie (grupa II, 0Ex ia op is IIB T6 Ga) și poate fi construită pe orice treaptă de funcții — BASE, PLUS, PRO sau EXPERT — personalizată cu orice set de bride și module. Un sistem standard, non-Ex, nu trebuie folosit niciodată într-o zonă clasificată.
Pot aceste sisteme să alinieze transmisii prin curea și arbori cardanici, nu doar cuplaje?
Da. Alinierea arborilor cardanici/offset este disponibilă începând de la treapta PRO, folosind dispozitivul de fixare pentru arbore cardanic (Cardan Shaft Bracket Fixture), care aliniază axa de rotație a unei mașini staționare cu cea a unei mașini mobile, la un offset de axe de până la 1000 mm. Alinierea curelelor (fuliilor) este realizată de sistemul dedicat de aliniere a curelelor (Belt Alignment System), care proiectează o linie laser pe ținte magnetice, astfel încât fuliile să fie ajustate până când planurile coincid — și este inclus în configurația EXPERT.
Cât de precise sunt unitățile de măsură?
Unitățile de măsură folosesc un detector CCD digital cu o rezoluție de 0,001 mm și o fereastră de recepție de 30 mm. Limitele erorii sistematice sunt ± 0,01 mm de la 0 la 1 mm și ± 0,9% de la 1 mm la 24 mm, unitățile funcționând la o distanță de până la 10 m. Toate unitățile au protecție IP67, funcționează peste 20 de ore la o încărcare și comunică cu tableta prin Bluetooth 4.0.
Ce este Soft Foot și verifică toate modelele această condiție?
Soft Foot este o condiție în care picioarele unei mașini nu stau plan pe baza lor, deformând cadrul la strângerea șuruburilor și făcând imposibilă o aliniere corectă. Funcția de verificare Soft Foot analizează poziția fiecărui picior, indică pe care trebuie ajustate și salvează valorile — și este inclusă în întreaga gamă, de la BASE la EXPERT.
Compensează software-ul dilatarea termică?
Da. Toate configurațiile includ compensarea automată a dilatării termice (Thermal Growth Expansion), care ține cont de faptul că mașinile se dilată pe măsură ce ajung la temperatura de operare. Astfel, alinierea la rece pe care o efectuați rămâne validă odată ce mașina este caldă și în funcțiune — un factor critic la pompe, compresoare și turbine.
Nu sunteți sigur ce configurație se potrivește echipamentelor dvs.?
Spuneți-ne ce aliniați — ansambluri de pompe, arbori de transmisie, transmisii prin curea, mașini din zone periculoase — și vă ajutăm să potriviți sistemul VIBRO-LASER și pachetul de bride potrivit lucrării.
