Ridicarea în siguranță a materialului rulant - ce elevatoare și platforme boghiuri îți trebuie în atelier

Ridicarea unui vagon, a unei locomotive, a unui tramvai sau a unui metrou intreg nu înseamnă doar alegerea unui echipament cu o capacitate suficient de mare. Masa vehiculului trebuie distribuită corect între punctele de ridicare, toate coloanele trebuie să se deplaseze sincronizat, iar materialul rulant trebuie să rămână stabil pe toată durata intervenției.

Ridicarea caroseriei reprezintă doar prima etapă atunci când atelierul trebuie să demonteze un boghiu. Pentru preluarea, coborârea și deplasarea acestuia este necesară o platformă dedicată, dimensionată în funcție de masa boghiului, ecartament și fluxul de lucru din depou.

În acest articol explicăm ce rol au elevatoarele feroviare, platformele pentru boghiuri și echipamentele auxiliare și cum se stabilește configurația potrivită pentru un atelier de mentenanță feroviară.

De ce ridicarea materialului rulant necesită echipamente specializate

Materialul rulant are o masă mare, o lungime considerabilă și mai multe puncte de sprijin distribuite de-a lungul caroseriei. O diferență de nivel între coloanele de ridicare poate produce solicitări nedorite asupra structurii vehiculului și poate compromite stabilitatea operațiunii.

Din acest motiv, elevatoarele feroviare nu funcționează ca unități independente. Coloanele sunt integrate într-un sistem comun de control, care urmărește deplasarea lor și menține ridicarea sincronizată.

Într-un atelier feroviar, ridicarea poate fi necesară pentru:

• accesul la echipamentele montate sub caroserie;
• demontarea și înlocuirea boghiurilor;
• lucrări la osii, roți, suspensie și sisteme de frânare;
• intervenții asupra motoarelor de tracțiune;
• verificarea și repararea structurii inferioare;
• operațiuni de fabricație sau modernizare a vehiculului.

Alegerea echipamentelor trebuie făcută pornind de la operațiunile pe care atelierul trebuie să le execute, nu doar de la masa totală a vehiculului.

Elevatorul feroviar și platforma pentru boghiu au roluri diferite

Elevatorul feroviar ridică vehiculul sau caroseria acestuia și creează spațiul necesar intervenției.

Platforma pentru boghiu susține boghiul, îl coboară după desprinderea de caroserie și permite deplasarea lui către zona de reparații.

Echipament	Ce ridică	Rolul principal în atelier
Elevator feroviar cu coloane	Caroseria sau vehiculul feroviar	Acces sub vehicul și separarea caroseriei de boghiuri
Platformă de ridicare pentru boghiu	Boghiul individual	Susținere, demontare, coborâre, montare și transport
Boghiu temporar	Caroseria rămasă fără boghiul original	Susținerea și deplasarea temporară a vehiculului
Placă turnantă pentru boghiuri	Boghiuri sau osii montate	Schimbarea direcției și transferul între liniile atelierului

Un atelier care efectuează schimbarea completă a boghiurilor are nevoie, de regulă, atât de elevatoare sincronizate, cât și de o soluție pentru manipularea boghiului după separarea acestuia de caroserie.

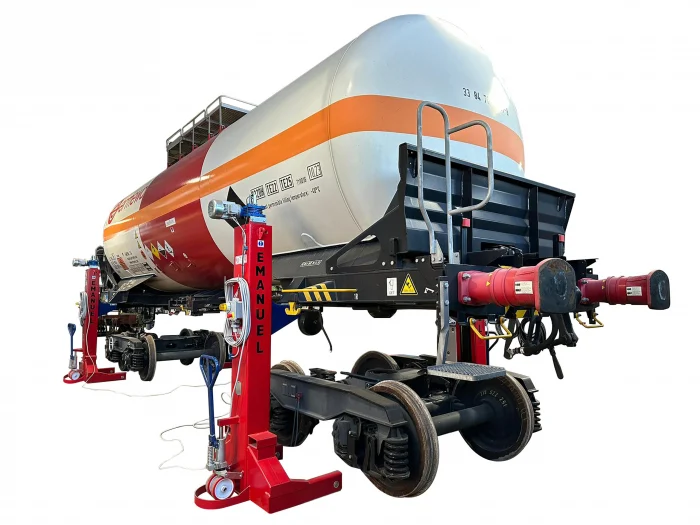

Elevatoarele feroviare SCM - ridicarea sincronizată a vehiculului

Elevatoarele feroviare mobile Emanuel SCM sunt proiectate în funcție de vehicul și de cerințele atelierului. Gama standard acoperă capacități de ridicare de la 5,5 la 50 de tone pe coloană, iar sistemele pot fi configurate cu un număr cuprins între 4 și 64 de coloane.

Această modularitate permite adaptarea sistemului pentru:

• vagoane de călători sau marfă;
• tramvaie;
• rame de metrou;
• automotoare și rame electrice;
• locomotive;
• vehicule feroviare speciale.

Fiecare coloană este poziționată la unul dintre punctele de ridicare prevăzute de constructorul vehiculului. Ridicarea este apoi realizată simultan, prin intermediul sistemului electronic de control.

Sistemul electromecanic SCM include un motoreductor, un șurub trapezoidal ireversibil, o piuliță principală și o piuliță de siguranță. Elevatoarele sunt declarate de producător ca fiind conforme cu Directiva Mașini 2006/42/CE și aprobate conform standardului european EN 1493.

Nicovală fixă sau mobilă?

Coloanele SCM sunt disponibile cu:

• nicovală fixă;
• nicovală mobilă.

Varianta cu nicovală fixă are o structură mai compactă, este mai ușor de deplasat și reprezintă, în general, soluția mai economică. Este potrivită pentru atelierele în care elevatoarele sunt repoziționate frecvent pentru vehicule diferite.

Varianta cu nicovală mobilă are o structură mai mare, dar permite ajustarea punctului de preluare fără mutarea întregii coloane. Este utilă în atelierele care efectuează în mod repetat mentenanța aceluiași tip de material rulant și păstrează coloanele în poziții relativ fixe.

Ce sistem de control este necesar?

Emanuel oferă trei configurații electronice principale:

• Standard — controlează până la 8 coloane;
• Expandable — controlează până la 16 coloane, prin două unități de comandă, și poate forma două seturi distincte;
• Serial — controlează până la 64 de coloane și permite extinderea ulterioară a setului fără modificarea arhitecturii de bază.

Sistemele pot înregistra timpul de lucru, evenimentele și defecțiunile și pot include funcții de asistență la distanță și mentenanță programată. Printre opțiunile disponibile se află telecomanda wireless de siguranță, lubrifierea automată, sistemele de deplasare a coloanelor și celulele de sarcină pentru cântărire.

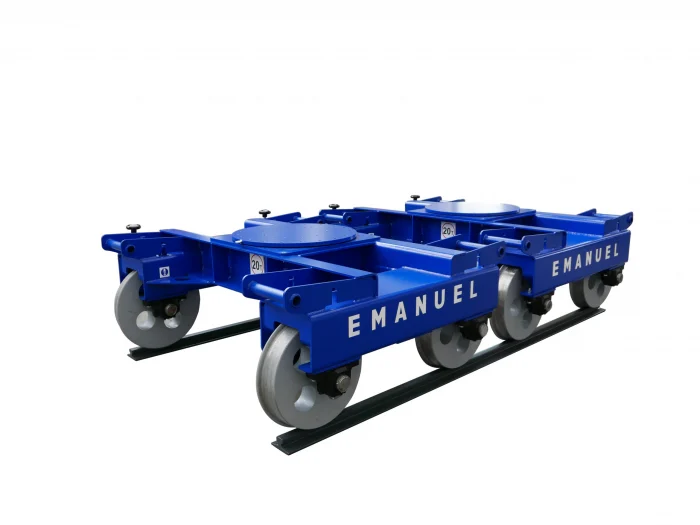

Platformele CSF: preluarea și manipularea boghiurilor

După ridicarea caroseriei și eliberarea legăturilor mecanice, electrice și pneumatice, boghiul trebuie susținut și coborât în mod controlat. Acesta este rolul platformelor de ridicare Emanuel CSF.

Platforma CSF se deplasează pe șine și este proiectată pentru manipularea, demontarea și remontarea boghiurilor în timpul operațiunilor de mentenanță. Capacitățile standard disponibile sunt de 2, 3, 6, 8, 10, 12 și 14 tone.

Suprafața superioară a platformei are o deschidere centrală care permite accesul parțial al operatorilor sub vehiculul ridicat. Producătorul declară conformitatea platformei cu standardul UNI EN 1570-1.

Adaptarea la ecartamentul atelierului

Platformele pot fi configurate pentru diferite ecartamente, inclusiv:

• 1.000 mm;
• ecartamentul standard de 1.435 mm;
• ecartamente de până la 1.676 mm.

Deplasarea orizontală poate fi:

• manuală, cu mânere de împingere și tragere;
• electrică, alimentată de la o sursă trifazată externă sau prin acumulator instalat pe platformă.

Ridicarea verticală este hidraulică și poate fi utilizata pentru alimentare trifazată externă sau pentru un grup hidraulic alimentat de o baterie montată pe platformă.

Elemente de siguranță ale platformei pentru boghiu

Platformele CSF pot include:

• frână de mână normal închisă;
• pompă manuală pentru situațiile în care alimentarea electrică nu este disponibilă;
• șine pentru poziționarea roților boghiului;
• opritoare fixe la extremitățile șinelor;
• pene reglabile pentru limitarea deplasării boghiului;
• blocare mecanică a structurii ridicate pentru inspecție și mentenanță.

Pot fi adăugate opțional o barieră laser, o telecomandă wireless, sisteme manuale sau motorizate de deplasare și un tambur pentru cablu.

Cum se desfășoară schimbarea unui boghiu

Într-o configurație tipică, vehiculul este poziționat pe linia de mentenanță, iar coloanele elevatoarelor sunt așezate la punctele de ridicare prevăzute.

Boghiul care urmează să fie demontat este susținut de platforma CSF. După deconectarea elementelor de legătură, elevatoarele ridică sincronizat caroseria, în timp ce boghiul rămâne pe platformă.

Platforma coboară boghiul la nivelul necesar și îl transportă către zona de reparații. Ulterior, boghiul reparat sau înlocuit este readus sub caroserie, ridicat și poziționat pentru remontare.

Această succesiune permite controlarea separată a celor două sarcini:

• caroseria este susținută de elevatoarele feroviare;
• boghiul este susținut și manipulat de platforma dedicată.

Boghiurile temporare CS: când vehiculul trebuie deplasat fără boghiurile originale

În cazul lucrărilor de lungă durată, boghiul original poate rămâne o perioadă extinsă în zona de reparații. Dacă vehiculul trebuie mutat între timp, acesta poate fi așezat pe boghiuri feroviare temporare.

Boghiurile temporare Emanuel CS se deplasează pe șine și susțin caroseria atunci când boghiurile trenului au fost demontate. Ele pot fi utilizate și pentru deplasarea vehiculelor în timpul procesului de fabricație, în perioadele de mentenanță de lungă durată sau ca echipamente auxiliare în depouri.

Sunt personalizate în funcție de aplicație, pot fi realizate pentru ecartamente între 1.000 și 1.676 mm și sunt disponibile cu deplasare manuală sau electrică. Pentru imobilizarea în zona de staționare sunt prevăzute cu frâne.

Ce echipamente sunt necesare în funcție de activitatea atelierului

Atelier pentru revizii și intervenții sub vehicul

Este necesar în primul rând un sistem SCM cu suficiente coloane pentru ridicarea sincronizată a vehiculelor întreținute. Capacitatea trebuie stabilită pentru cel mai greu vehicul și pentru distribuția reală a masei între punctele de ridicare.

Atelier care efectuează schimbări de boghiuri

Pe lângă elevatoarele SCM, este necesară cel puțin o platformă CSF cu:

• capacitate mai mare decât masa maximă a boghiului;
• suprafață compatibilă cu ecartamentul;
• cursă verticală suficientă;
• sistem de deplasare potrivit lungimii și organizării atelierului.

Atelier cu lucrări de durată

Dacă vehiculele trebuie mutate după demontarea boghiurilor, sunt utile boghiurile temporare CS. Acestea eliberează zona de ridicare și permit reorganizarea materialului rulant în depou.

Atelier cu mai multe linii de reparații

Pentru transferul boghiurilor și osiilor între linii pot fi utilizate plăci turnante BTT și WTT. Acestea sunt proiectate pentru orientarea și distribuirea componentelor în interiorul atelierului, contribuind la organizarea fluxului tehnologic.

Comparație rapidă a echipamentelor Emanuel

Echipament	Capacitate/configurație	Utilizare principală
SCM	5,5–50 t pe coloană; 4–64 coloane	Ridicarea sincronizată a materialului rulant
CSF	2–14 t	Demontarea, coborârea, transportul și montarea boghiului
CS	Personalizat în funcție de vehicul	Susținerea și deplasarea temporară a caroseriei fără boghiurile originale
BTT/WTT	Personalizat în funcție de flux	Transferul și schimbarea direcției boghiurilor și osiilor

Valorile sunt cele declarate pentru configurațiile standard; echipamentele feroviare Emanuel sunt adaptate în funcție de cerințele fiecărui proiect.

Cum alegi configurația potrivită

Înainte de alegerea elevatoarelor și platformelor trebuie clarificate următoarele informații:

• Care este cel mai greu vehicul care va fi ridicat?
• Cum este distribuită masa între punctele de ridicare?
• Câte puncte de ridicare are fiecare tip de vehicul?
• La ce înălțime se află punctele de preluare?
• Ce cursă verticală este necesară pentru lucrările efectuate?
• Coloanele vor fi mutate frecvent sau vor rămâne în poziții fixe?
• Care este masa celui mai greu boghiu?
• Boghiul trebuie deplasat manual sau electric?
• Vehiculul trebuie mutat cât timp boghiurile originale sunt în reparație?

Întrebări frecvente

De câte coloane este nevoie pentru ridicarea unui vehicul feroviar?

Numărul depinde de lungimea vehiculului, de construcția caroseriei și de punctele de ridicare indicate de producător. Sistemele SCM pot fi configurate de la 4 până la 64 de coloane.

Pot fi utilizate aceleași elevatoare pentru vehicule diferite?

Da, dacă domeniul de sarcină, cursa, înălțimea și geometria nicovalei sunt compatibile cu toate vehiculele. Pentru atelierele cu material rulant variat, coloanele cu nicovală fixă și ușor de repoziționat pot oferi mai multă flexibilitate.

Platforma CSF ridică și caroseria vehiculului?

Nu. Platforma CSF este destinată boghiului. Caroseria este ridicată și susținută de elevatoarele feroviare SCM.

Cum se stabilește capacitatea platformei pentru boghiu?

Capacitatea trebuie aleasă în funcție de masa maximă a boghiului complet echipat, incluzând o marjă adecvată pentru configurația și condițiile reale de exploatare. Gama standard CSF acoperă capacități între 2 și 14 tone.

Ce se întâmplă cu vehiculul dacă boghiul rămâne în reparație?

Caroseria poate rămâne susținută în zona de lucru sau poate fi așezată pe boghiuri temporare CS, dacă trebuie mutată și dacă configurația atelierului permite această operațiune.

Sistemul poate fi extins ulterior?

Configurația electronică Serial pentru elevatoarele SCM permite controlul a până la 64 de coloane și este proiectată pentru extinderea setului fără modificări majore ale sistemului.

O soluție completă începe cu fluxul real al atelierului

Ridicarea în siguranță a materialului rulant nu se rezumă la capacitatea nominală a unui elevator. Trebuie analizat întregul proces: poziționarea vehiculului, ridicarea sincronizată, separarea boghiului, coborârea și transportul acestuia, precum și susținerea temporară a caroseriei.
