Ridicarea unui motor, a unei pompe, a unui reductor sau a unui subansamblu greu nu justifică întotdeauna instalarea unui pod rulant. În ateliere, hale de producție, depozite și zone de mentenanță este adesea necesară o soluție independentă de structura clădirii, care să poată fi amplasată direct în jurul echipamentului.
Macaralele portal răspund acestei cerințe printr-o structură autoportantă formată din două cadre laterale și o grindă transversală, pe care se deplasează căruciorul palanului. În funcție de aplicație, se poate utiliza o macara portal pliabilă din aluminiu, cu o capacitate de 250–1.000 kg, sau o macara portal fixă, dimensionată pentru sarcini de până la 5.000 kg.
În acest articol prezentăm diferențele dintre cele două soluții, aplicațiile potrivite și informațiile necesare pentru alegerea unei configurații corecte.
Ce este o macara portal?
O macara portal este un echipament independent, în care sarcina este suspendată de un palan montat pe un cărucior. Căruciorul se deplasează de-a lungul grinzii, permițând ridicarea, coborârea și poziționarea sarcinii în interiorul spațiului de lucru al macaralei.
Configurația nu se stabilește numai după capacitatea nominală. Deschiderea dintre cadre, înălțimea utilă, tipul palanului, modul de fixare și posibilitatea de deplasare influențează direct utilizarea echipamentului.

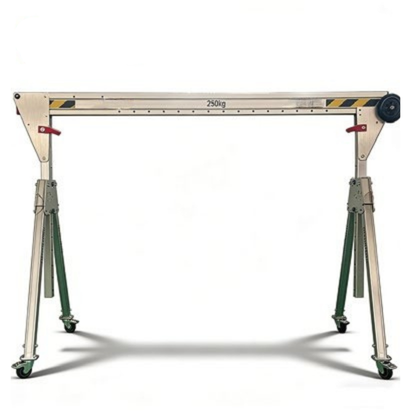

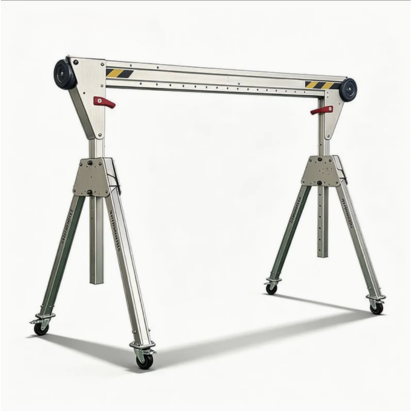

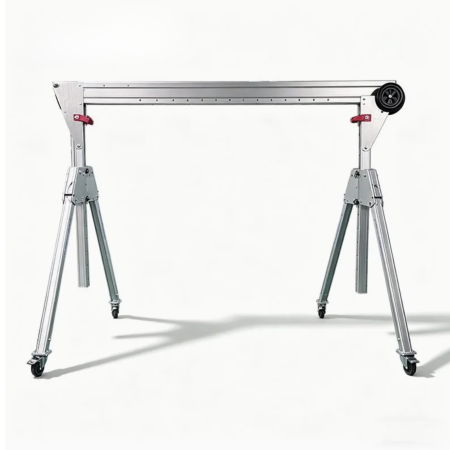

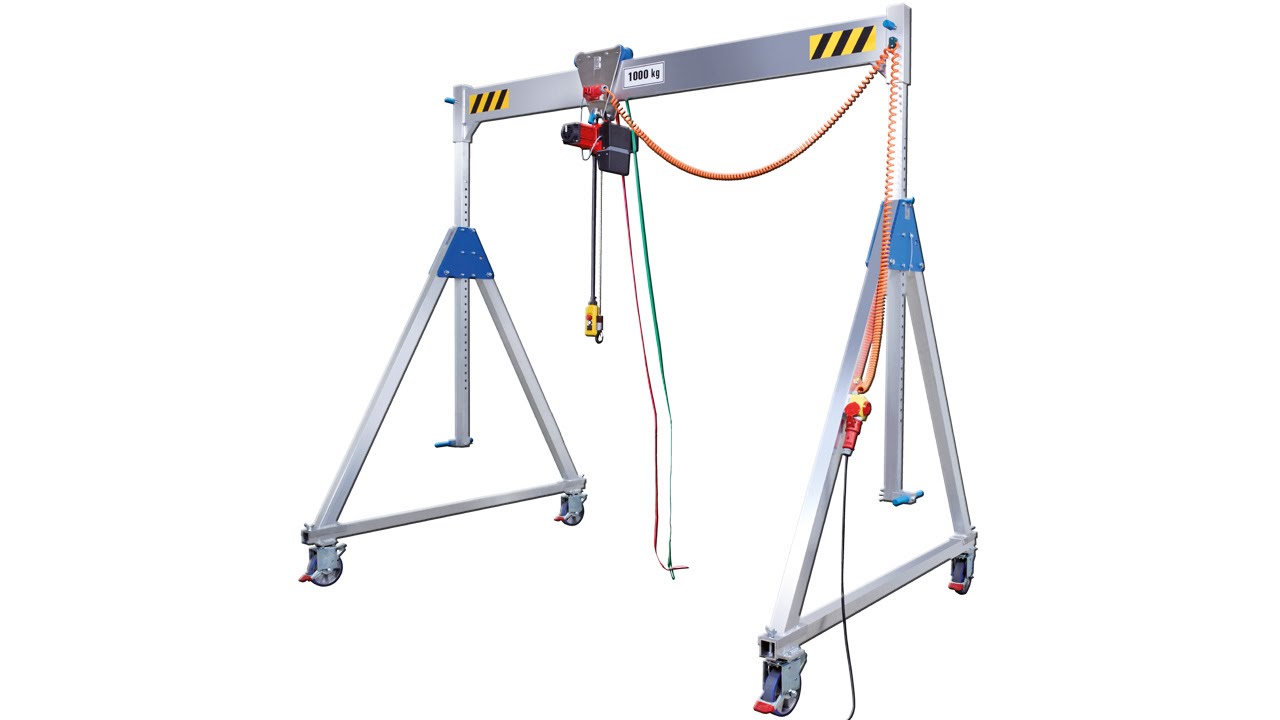

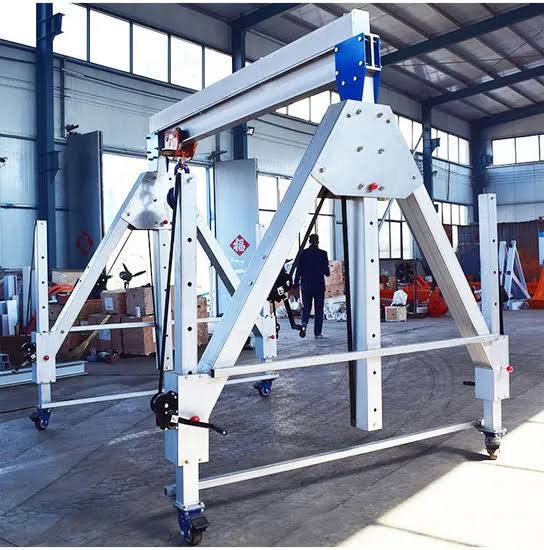

Macara portal pliabilă din aluminiu: 250-1.000 kg
Varianta pliabilă este destinată operațiunilor în care echipamentul de ridicare trebuie transportat, montat și depozitat cu un efort redus. Structura din aluminiu are o masă proprie redusă în raport cu capacitatea portantă, facilitând manipularea componentelor și utilizarea macaralei în locații diferite.

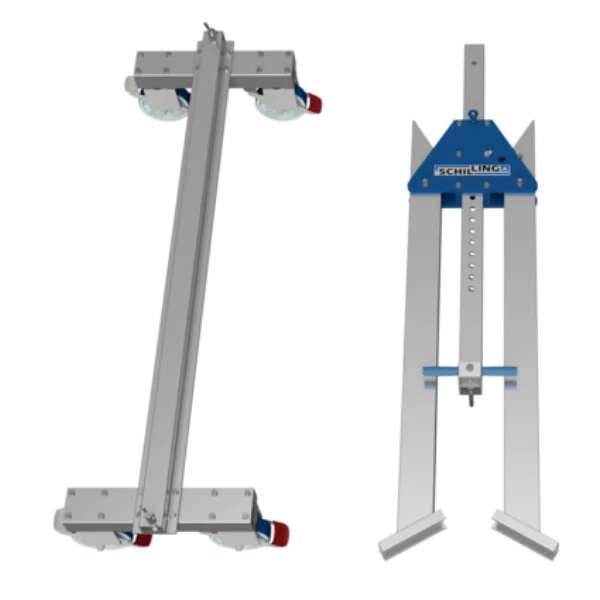

Configurația include două cadre laterale pliabile, o grindă din profil de aluminiu și un cărucior care poate fi blocat în poziția necesară. În funcție de model, lungimea utilă și înălțimea pot fi ajustate, iar grinda poate fi realizată din segmente conectabile pentru simplificarea transportului și depozitării. Macaralele pliabile din gamă sunt proiectate pentru montare și demontare rapidă, fără modificări constructive permanente ale clădirii.

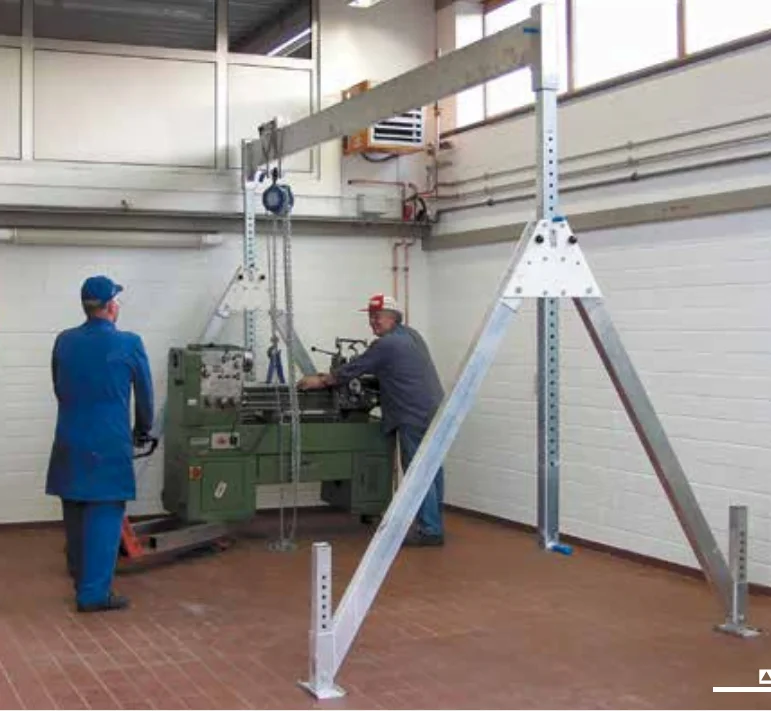

Soluție portabilă pentru intervenții tehnice
Structura demontabilă și cadrele laterale pliabile permit pregătirea unui punct de ridicare temporar, adaptat lucrării de mentenanță sau montaj.
Unde este potrivită varianta pliabilă?
O macara portal din aluminiu poate fi utilizată pentru:
- intervenții de mentenanță în mai multe puncte ale unei hale;
- montarea și demontarea motoarelor, pompelor și reductoarelor;
- lucrări de service în locația beneficiarului;
- încărcarea și descărcarea unor componente din vehicule sau remorci;
- ridicări temporare în zone fără echipament permanent;
- operațiuni în spații în care accesul cu un stivuitor este limitat.
Principalul avantaj nu este doar capacitatea de ridicare, ci posibilitatea de a pregăti un punct de ridicare temporar, adaptat intervenției. Structura pliabilă și componentele demontabile permit utilizarea aceleiași macarale în mai multe zone de lucru.
Macara portal fixă: 250-5.000 kg
Macaraua portal fixă este destinată unui post de lucru stabil, în care operațiunile de ridicare se repetă și este necesară o capacitate mai mare. Structura se fixează permanent pe o pardoseală cu rezistență adecvată sau pe fundații dimensionate pentru sarcinile transmise.
Spațiul de lucru este determinat de deschiderea structurii, lungimea grinzii și înălțimea disponibilă sub aceasta. Sarcina poate fi ridicată cu un palan manual sau electric și deplasată transversal cu un cărucior manual ori electric, în funcție de masa manipulată și de ritmul procesului.
Gama prezentată acoperă capacități de la 250 la 5.000 kg. Combinația dintre capacitate, deschidere și înălțime trebuie verificată pentru fiecare proiect. O grindă mai lungă sau o înălțime mai mare poate necesita o structură diferită, iar capacitatea maximă nu este disponibilă automat pentru orice dimensiune.
Configurații pentru posturi de lucru dedicate
Macaralele portal fixe pot fi configurate cu palan și cărucior manual sau electric, în funcție de sarcină, frecvența ciclurilor și cerințele procesului.
Unde este potrivită varianta fixă?
- posturi de montaj și asamblare;
- ateliere mecanice și zone de reparații;
- manipularea repetată a matrițelor, motoarelor sau reductoarelor;
- alimentarea unor utilaje de producție;
- zone în care sarcina trebuie poziționată controlat;
- aplicații în care instalarea unui pod rulant nu este posibilă.
Fixarea permanentă reduce flexibilitatea relocării, dar oferă o soluție dedicată și repetabilă pentru un flux de lucru bine definit.
Macara portal pliabilă sau fixă: diferențele principale
| Criteriu | Macara portal pliabilă din aluminiu | Macara portal fixă |
|---|---|---|
| Capacitate în gama prezentată | 250–1.000 kg | 250–5.000 kg |
| Utilizare principală | Intervenții temporare și locații diferite | Operațiuni repetate într-un post dedicat |
| Montaj | Demontabilă, cu cadre laterale pliabile | Fixare permanentă pe pardoseală sau fundații |
| Transport și depozitare | Simplificate prin structura din aluminiu | Nu este destinată transportului frecvent |
| Reglaje | Înălțime și lungime reglabile, în funcție de model | Dimensiuni stabilite pentru aplicație |
| Palan și cărucior | Manuale sau electrice, după configurație | Manuale sau electrice, după configurație |
| Avantaj principal | Mobilitate și adaptare la intervenție | Capacitate mai mare și utilizare repetitivă |
Alegerea nu trebuie făcută exclusiv în funcție de masa maximă. O macara pliabilă poate fi mai eficientă pentru o sarcină de 500 kg ridicată în mai multe locații, în timp ce o macara fixă poate fi soluția potrivită pentru aceeași sarcină manipulată zilnic într-un singur post.
Aplicații în mentenanță, producție și service
În mentenanța echipamentelor rotative, macaraua portal poate fi poziționată deasupra ansamblului pentru extragerea unui motor, a unei pompe sau a unui reductor. Sarcina este ridicată vertical, deplasată pe grindă și coborâtă într-o zonă accesibilă pentru reparație sau transport.
În producție, o macara fixă poate deservi un post de asamblare, unde aceleași componente sunt ridicate și poziționate în mod repetat.
Pentru echipele de service, varianta pliabilă din aluminiu oferă avantajul transportului către locul intervenției. Componentele pot fi depozitate într-o ladă de transport, iar o grindă modulară poate reduce lungimea elementelor individuale. În funcție de configurație, pot fi disponibile accesorii pentru transport, reglarea înălțimii și adaptarea sistemului la diferite puncte de lucru.
În logistică și depozitare, macaraua poate fi utilizată pentru manipulări locale care nu pot fi executate convenabil cu un stivuitor, cu condiția ca sarcina, traseul și suprafața de lucru să fie compatibile cu echipamentul.
Cum se alege configurația corectă?
1. Masa totală suspendată
Capacitatea macaralei trebuie să acopere masa sarcinii împreună cu dispozitivele de prindere, traversele, chingile și celelalte accesorii suspendate.
2. Deschiderea utilă
Distanța dintre cadre trebuie să permită amplasarea macaralei în jurul utilajului, deplasarea sarcinii și evitarea obstacolelor.
3. Înălțimea utilă de ridicare
Palanul, căruciorul și accesoriile ocupă spațiu sub grindă. Pentru ofertare trebuie cunoscute poziția inițială și cota finală a sarcinii.
4. Frecvența utilizării
Pentru intervenții ocazionale sau în locații diferite este potrivită varianta pliabilă; pentru operațiuni zilnice poate fi mai eficientă o configurație fixă.
5. Pardoseala și fundația
Macaraua fixă transmite sarcini către punctele de ancorare. Pardoseala sau fundațiile trebuie verificate și dimensionate corespunzător.
6. Mediul de lucru
Utilizarea la interior sau exterior, umiditatea, praful, temperatura și eventualele zone clasificate pot impune protecții și echipamente speciale.
Palanul, căruciorul și accesoriile

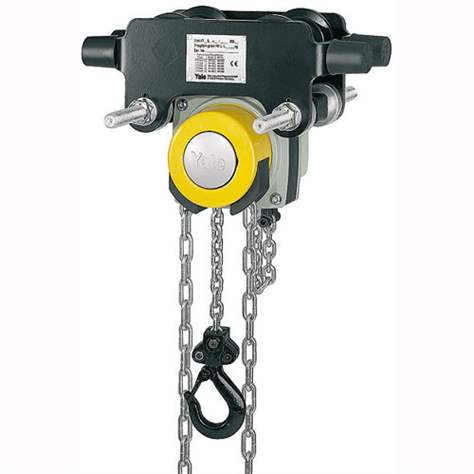

Macaraua portal reprezintă structura portantă. Sistemul complet poate include un palan manual cu lanț, un palan electric, un cărucior împins manual sau un cărucior cu acționare electrică.
Pentru utilizări ocazionale și sarcini moderate, soluția manuală poate fi suficientă. În procese repetitive, acționarea electrică poate îmbunătăți controlul și reduce efortul operatorului.
În funcție de model, pot fi disponibile grinzi modulare, trolii pentru reglarea înălțimii fără sarcină, roți cu frână, sisteme de alimentare pentru palan, lăzi și cărucioare de transport, comenzi suspendate și prize suplimentare.
Echiparea finală trebuie stabilită împreună cu structura, nu adăugată ulterior fără verificarea compatibilității.
Condiții de utilizare care trebuie clarificate
O macara demontabilă nu este automat o macara mobilă sub sarcină. Existența roților nu înseamnă că ansamblul poate fi deplasat în orice condiții cu sarcina suspendată. Regimul permis trebuie verificat în documentația configurației livrate.
Macaralele destinate manipulării materialelor nu trebuie utilizate pentru ridicarea persoanelor, exceptând configurațiile proiectate și certificate explicit pentru o astfel de utilizare.
Montajul, inspecțiile, exploatarea și mentenanța trebuie realizate conform documentației tehnice, cerințelor legale aplicabile și procedurilor interne ale beneficiarului.
Întrebări frecvente
Care este diferența principală dintre macaraua pliabilă și cea fixă?
Varianta pliabilă este concepută pentru transport, montaj temporar și depozitare compactă. Varianta fixă este ancorată într-o zonă dedicată și poate fi dimensionată pentru sarcini de până la 5 tone.
Palanul este inclus?
Depinde de configurația ofertată. Structura poate fi echipată cu palan manual sau electric și cu un cărucior compatibil. Conținutul trebuie precizat explicit în ofertă.
Se poate deplasa macaraua cu sarcina ridicată?
Numai dacă modelul și configurația sunt aprobate de producător pentru deplasarea sub sarcină. Prezența roților nu este suficientă pentru a presupune acest lucru.
Macaraua pliabilă poate fi utilizată la exterior?
Poate exista o configurație pentru exterior, dar trebuie verificate condițiile de mediu, stabilitatea, suprafața de sprijin și protecția componentelor.
Macaraua fixă necesită fundație?
Structura necesită o pardoseală cu o capacitate portantă adecvată sau fundații dimensionate pentru sarcinile transmise. Soluția de ancorare se stabilește în funcție de configurație și de condițiile amplasamentului.
Ce informații sunt necesare pentru ofertare?
Sunt necesare cel puțin masa maximă, dimensiunile sarcinii, deschiderea, înălțimea utilă, locul de utilizare, frecvența operațiunilor și tipul de acționare dorit.
Alegerea pornește de la aplicația reală
O macara portal pliabilă din aluminiu este potrivită atunci când mobilitatea, transportul și montajul temporar sunt prioritare. O macara portal fixă este indicată pentru posturi de lucru permanente, operațiuni repetitive și sarcini de până la 5.000 kg.
Capacitatea nominală reprezintă doar primul criteriu. O configurație corectă trebuie să țină cont de deschidere, înălțime, palan, cărucior, pardoseală, mediul de lucru și modul în care sarcina va fi manipulată.
