Sistem de monitorizare a uzurii roților VIDIgo

Name: Sistem de monitorizare a uzurii roților VIDIgo
Brand: Koltech
SKU: C159
Availability: BackOrder

Sistem de monitorizare a uzurii roților vehiculelor feroviare, montat pe cale, care măsoară automat, fără contact, profilul și diametrul roților, cu vehiculul în mers cu până la 12 km/h. Funcționează fără operator, identifică vehiculul prin RFID și transmite datele la strungul de bandaje sau într-un sistem extern.

Cere Oferta

Cod Produs: C159 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556

Adauga la Favorite

Descriere
Specificații Tehnice
Review-uri (0)
FAQ

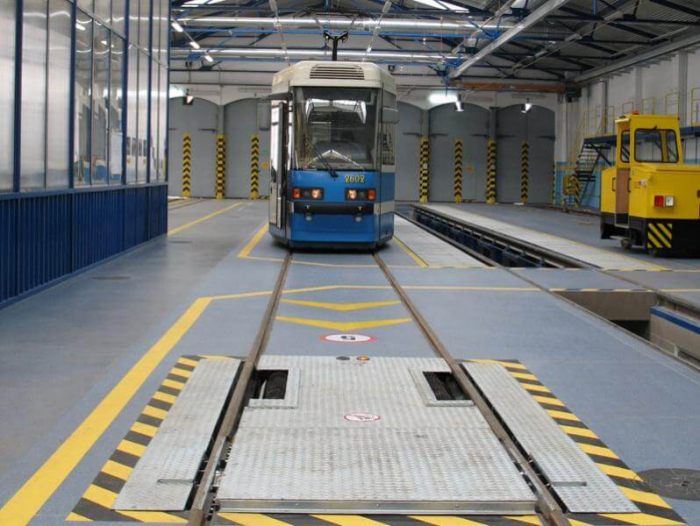

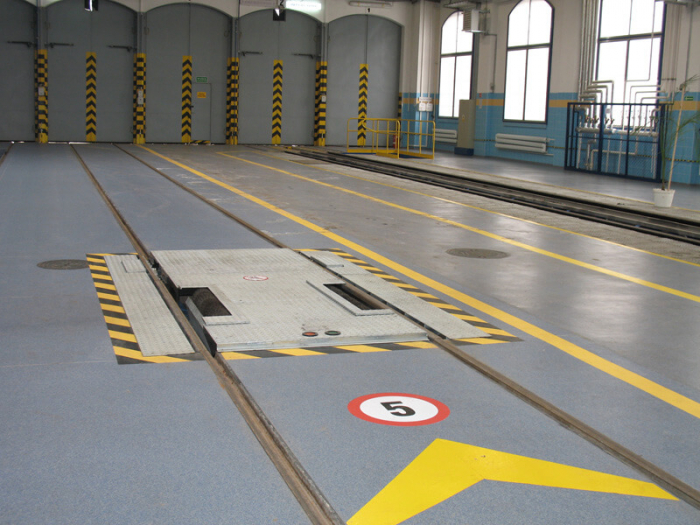

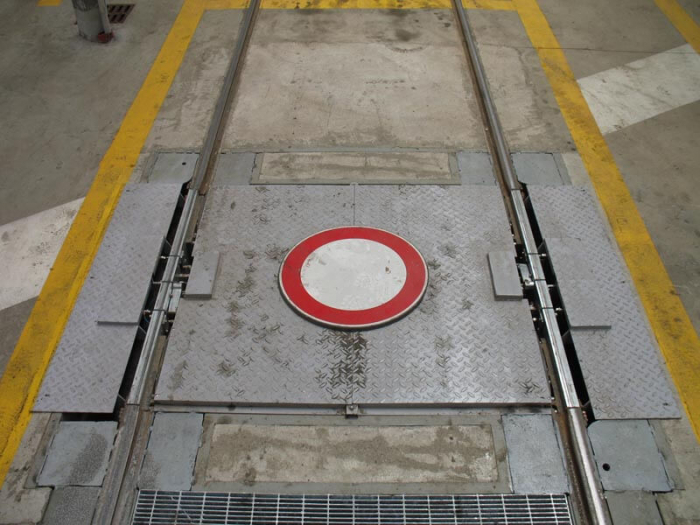

Sistemul de monitorizare a uzurii roților KOLTECH VIDIgo măsoară automat, fără contact, profilul și diametrul roților vehiculelor feroviare în timp ce vehiculul trece peste el, cu o viteză de până la 12 km/h, într-un singur sens de mers. Se montează pe calea de rulare, de exemplu la intrarea în depoul de tramvai, și funcționează fără operator.

Ce măsoară. Pentru fiecare roată, sistemul determină înălțimea și grosimea buzei, lățimea profilului, parametrul QR și diametrul cercului de rulare, precum și distanța dintre fețele interioare ale roților de pe aceeași osie. Pe osia de calibrare, precizia este de ± 0,20 mm la înălțimea și lățimea buzei, ± 0,30 mm la QR și ± 0,50 mm la diametru.

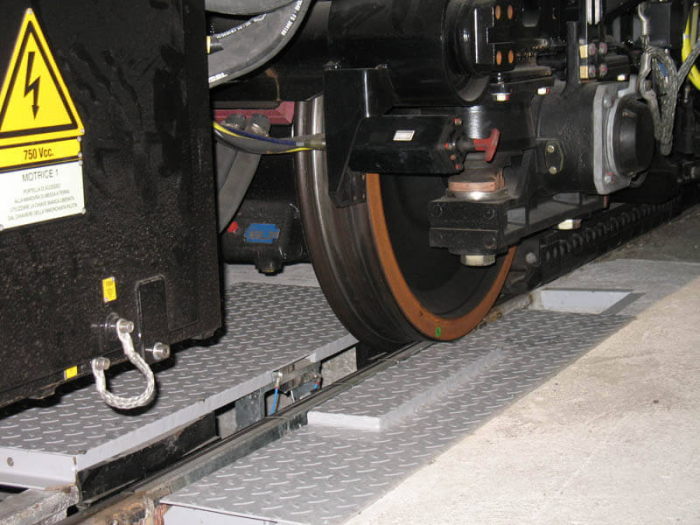

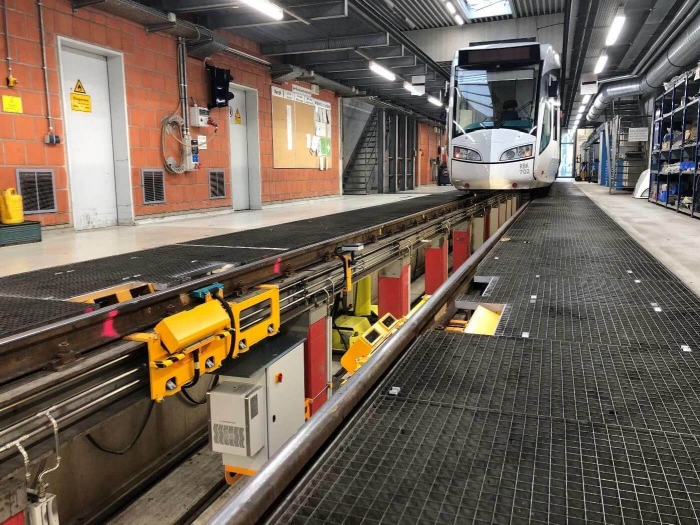

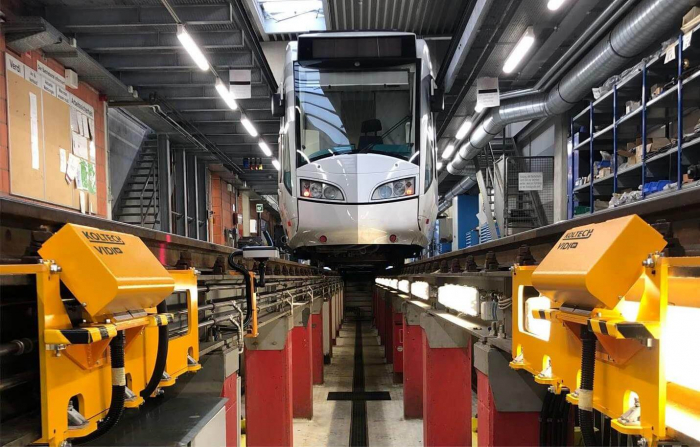

Cum funcționează. Sistemul optic laser, format din generatoare de linii laser și camere, scanează profilul roților. Contoarele de osii și senzorii detectează trecerea vehiculului, iar sistemul automat RFID îl identifică pe baza etichetelor montate pe vehicul, astfel încât fiecare set de măsurători este asociat vehiculului corect.

Date și integrare. Rezultatele sunt preluate de computerul sistemului și pot fi trimise direct la strungurile subterane de bandaje KOLTECH TUP sau către un sistem extern de date. Opțional, un server de bază de date poate deservi unul sau mai multe sisteme VIDIgo, pentru urmărirea uzurii roților în timp.

Instalare. Sistemul lucrează la ecartamente de 1000, 1435 și 1676 mm, are dimensiunile de 1500 × 2000 × 500 mm și se alimentează la 230 V, cu o putere instalată de 2 kW.

Specificații tehnice Sistem de monitorizare a uzurii roților VIDIgo
Domeniu de utilizare
Tip sistem	Sistem de monitorizare a uzurii roților, montat pe cale, pentru măsurarea automată, fără contact și dinamică a roților vehiculelor feroviare
Amplasare	Pe calea de rulare, de exemplu la intrarea în depoul de tramvai
Parametri măsurați	Înălțimea buzei, grosimea buzei, lățimea profilului, parametrul QR, diametrul cercului de rulare, distanța dintre fețele interioare ale roților de pe aceeași osie
Ecartament	1000 / 1435 / 1676 mm
Diferența maximă între diametrele măsurate	200 mm
Măsurare
Metoda de măsurare	Fără contact, cu sistem optic laser (generatoare de linii laser și camere)
Viteza vehiculului la măsurare	Până la 12 km/h, într-un singur sens de mers
Viteza maximă de trecere peste sistem	Până la 15 km/h
Număr de operatori	0 (funcționare automată)
Identificarea vehiculului	Sistem automat RFID, pe bază de etichete TAG montate pe vehicul (etichetele se comandă separat)
Detecția vehiculului	Contoare de osii și senzori pentru detectarea trecerii vehiculului prin zona de măsurare
Semnalizare	Sistem de semnalizare luminoasă în zona de măsurare
Precizia măsurării (pe osia de calibrare)
Înălțimea buzei	± 0,20 mm
Lățimea buzei	± 0,20 mm
Parametrul QR	± 0,30 mm
Diametrul cercului de rulare	± 0,50 mm
Distanța dintre fețele interioare ale roților	± 0,50 mm
Date și integrare
Software	Program de măsurare a profilului roților; modul de management al sistemului de măsurare; computer de sistem
Transferul datelor	Către strungurile subterane de bandaje KOLTECH TUP sau către un sistem extern de date
Server de bază de date	Opțional, pentru unul sau mai multe sisteme VIDIgo
Alimentare, dimensiuni și conformitate
Alimentare	230 V c.a., 50 Hz
Putere instalată	2 kW
Dimensiuni (L × l × Î)	1500 × 2000 × 500 mm
Echipare standard	Osie de calibrare; chei, șuruburi și capace; manual de operare și întreținere
Conformitate	Marcaj CE

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Ce măsoară sistemul de monitorizare a uzurii roților VIDIgo?

VIDIgo măsoară, pentru fiecare roată, înălțimea și grosimea buzei, lățimea profilului, parametrul QR și diametrul cercului de rulare, precum și distanța dintre fețele interioare ale roților de pe aceeași osie. Pe osia de calibrare, precizia este de ± 0,20 mm la înălțimea și lățimea buzei și de ± 0,50 mm la diametru.

Cum se face măsurarea roților cu VIDIgo?

Măsurarea se face automat, fără contact și fără operator, în timp ce vehiculul trece peste sistem cu până la 12 km/h, într-un singur sens de mers. Un sistem optic laser scanează profilul roților, iar sistemul RFID identifică vehiculul pe baza etichetelor montate pe acesta.
