Presă pentru inele de siguranță PZD150

Name: Presă pentru inele de siguranță PZD150
Brand: Koltech
SKU: C158
Availability: BackOrder

Presă pentru fixarea inelelor de siguranță în bandajele roților feroviare, la osii purtătoare și la osii cu reductor sau discuri de frână. Lucrează în ciclu automat, cu forță de rulare de 150-600 kN, pentru roți cu diametrul de 650-1700 mm, și tipărește un certificat cu parametrii procesului pentru fiecare roată.

Cere Oferta

Cod Produs: C158 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556

Adauga la Favorite

Descriere
Specificații Tehnice
Review-uri (0)
FAQ

Descarcă broșura aici.

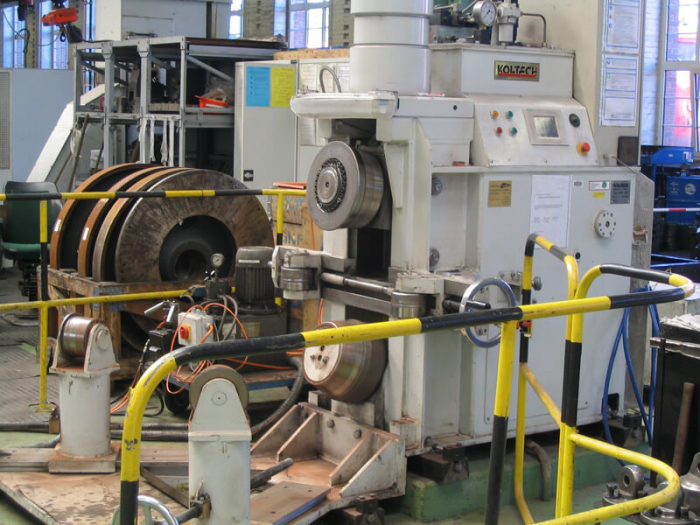

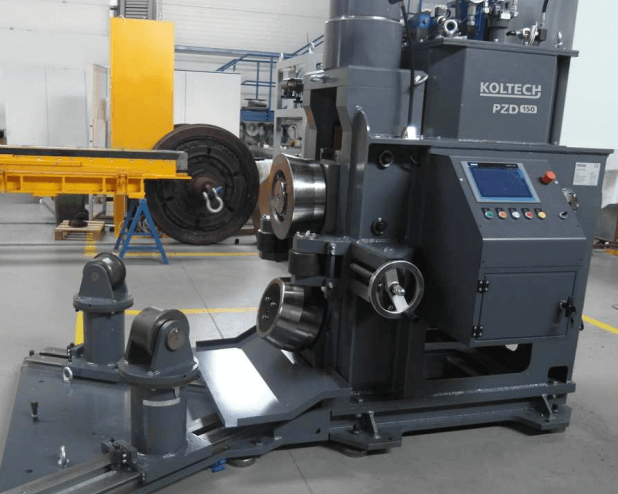

Presa KOLTECH PZD150 fixează bandajul pe butucul roții prin rularea inelului de siguranță: după montarea la cald a bandajului și introducerea inelului în locașul prelucrat, rolele mașinii presează buza bandajului peste inel pe toată circumferința, obținând o fixare rigidă. Mașina lucrează în ciclu automat repetat, cu o forță de rulare de 150-600 kN.

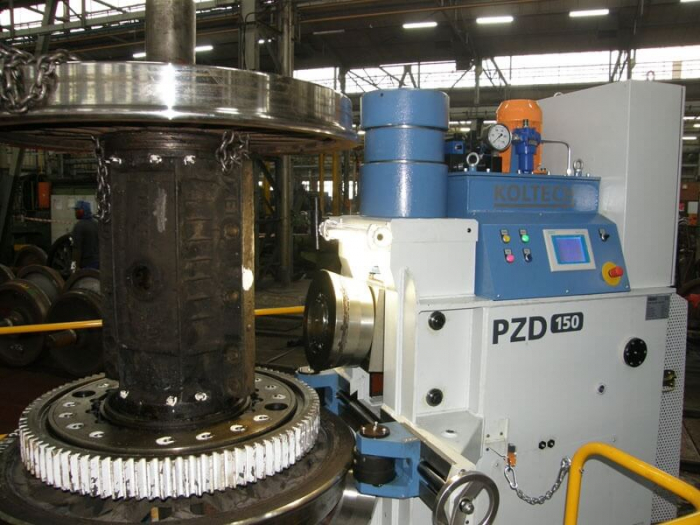

Aplicații. PZD150 se folosește în fabricile de material rulant, în atelierele de reparații feroviare și în atelierele de mentenanță curentă. Prelucrează atât roți standard, cât și roți montate pe osii cu reductor, osii cu angrenaje sau cu discuri de frână, cu diametrul de 650-1700 mm.

Procesul de rulare. Rola superioară este acționată de un cilindru hidraulic, cu presiunea reglată electronic, iar forța poate crește treptat odată cu numărul de rotații ale osiei. Viteza de rulare se reglează continuu până la 6 m/min. Temperatura bandajului, esențială pentru o rulare corectă, este măsurată permanent cu un pirometru optic și afișată pe ecran.

Comandă și documentare. Mașina are controler programabil Siemens și panou tactil Siemens, cu operare în mod dialog. Pe ecran se urmăresc forța de presare, temperatura bandajului, faza ciclului și timpul de rulare. Pentru fiecare roată, PZD150 tipărește un certificat cu parametrii procesului și îi arhivează în baza de date, așa cum cer administrațiile feroviare din Europa de Vest.

Sprijinirea osiei. În execuția standard, osia se sprijină pe fața exterioară a roții și pe buză. Cu role înlocuibile opționale, osia se poate sprijini și pe banda de rulare, pentru roți de 650-1350 mm, fără a atinge buza roților deja strunjite. Opțional, mașina poate fi completată cu un dispozitiv de încălzire prin inducție a bandajului.

Specificații tehnice Presă pentru inele de siguranță PZD150
Domeniu de utilizare
Tip utilaj	Mașină de presare (rulare) a inelelor de siguranță ale bandajelor, cu ciclu automat repetat
Aplicație	Fixarea bandajului pe butucul roții prin presarea buzei bandajului peste inelul de siguranță, pe toată circumferința
Osii compatibile	Roți standard; roți montate pe osii cu reductor, osii cu angrenaje sau cu discuri de frână
Diametrul roților	650-1700 mm (sprijin pe fața exterioară și pe buză, standard); 650-1350 mm (sprijin pe banda de rulare, opțional)
Parametri de lucru
Forța de rulare	150-600 kN
Viteza de rulare	Până la 6 m/min, reglaj continuu
Generarea forței	Cilindru hidraulic, presiune reglată electronic; componente hidraulice Rexroth și Hydac
Acționarea rolei de lucru	Motor asincron cu convertizor de frecvență și transmisie planetară
Controlul temperaturii bandajului	Pirometru optic, cu afișarea temperaturii pe ecran în timpul rulării
Programe de lucru	Program standard de rulare, cu forța crescută treptat pe faze; setări individuale ale operatorului
Comandă și documentare
Sistem de comandă	Controler programabil Siemens, panou tactil Siemens, operare în mod dialog
Parametri afișați	Temperatura bandajului, forța de presare, faza ciclului, consumul de curent al acționării principale, timpul de rulare
Documentarea procesului	Certificat tipărit cu parametrii procesului și arhivarea lor pentru fiecare roată
Echipare standard	Bază de date integrată, UPS, imprimantă, mesaje de diagnoză
Sprijinirea osiei
Execuție standard	Sprijin pe fața exterioară a roții și pe buză, pentru roți de 650-1700 mm
Execuție opțională	Role înlocuibile suplimentare, cu sprijin și pe banda de rulare, pentru roți de 650-1350 mm; urma rolelor rămâne doar pe banda de rulare (lățime max. 40 mm, începând la 37 mm de fața exterioară); recomandată pentru bandaje mai late de 120 mm
Încălzirea bandajului	Opțional: dispozitiv de încălzire prin inducție, pentru montarea bandajului pe butuc
Putere, dimensiuni și conformitate
Putere instalată	16 kW
Motor principal	9,2 kW / 400 V
Motor secundar	3 kW / 400 V
Dimensiuni (L × l × Î)	3240 × 2030 × 2220 mm
Greutate	5500 kg
Conformitate	Sistem de comandă conform cerințelor CE

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Ce face presa pentru inele de siguranță PZD150?

PZD150 fixează bandajul pe butucul roții feroviare. După montarea la cald a bandajului și introducerea inelului de siguranță în locaș, rolele mașinii presează buza bandajului peste inel pe toată circumferința, cu o forță de 150-600 kN. Rezultatul este o fixare rigidă a bandajului pe roată.

Ce roți se pot prelucra pe presa PZD150?

PZD150 prelucrează roți cu diametrul de 650-1700 mm în execuția standard, cu osia sprijinită pe fața exterioară a roții și pe buză. Lucrează cu roți standard și cu roți montate pe osii cu reductor, osii cu angrenaje sau cu discuri de frână. Cu role opționale, osia se poate sprijini pe banda de rulare, pentru roți de 650-1350 mm.

Cum se documentează procesul de presare pe PZD150?

Pentru fiecare roată, PZD150 tipărește un certificat cu parametrii procesului, cum ar fi forța de presare, temperatura bandajului și timpul de rulare, și îi arhivează în baza de date a mașinii. Astfel, fiecare operație de montare a inelului de siguranță poate fi verificată ulterior.
