Sistem de Detectare a Fisurilor RCD-9500

Asigurați Integritatea Componentelor cu Sistemul de Detectare a Fisurilor RCD-9500

     Descarcă broșura de aici.

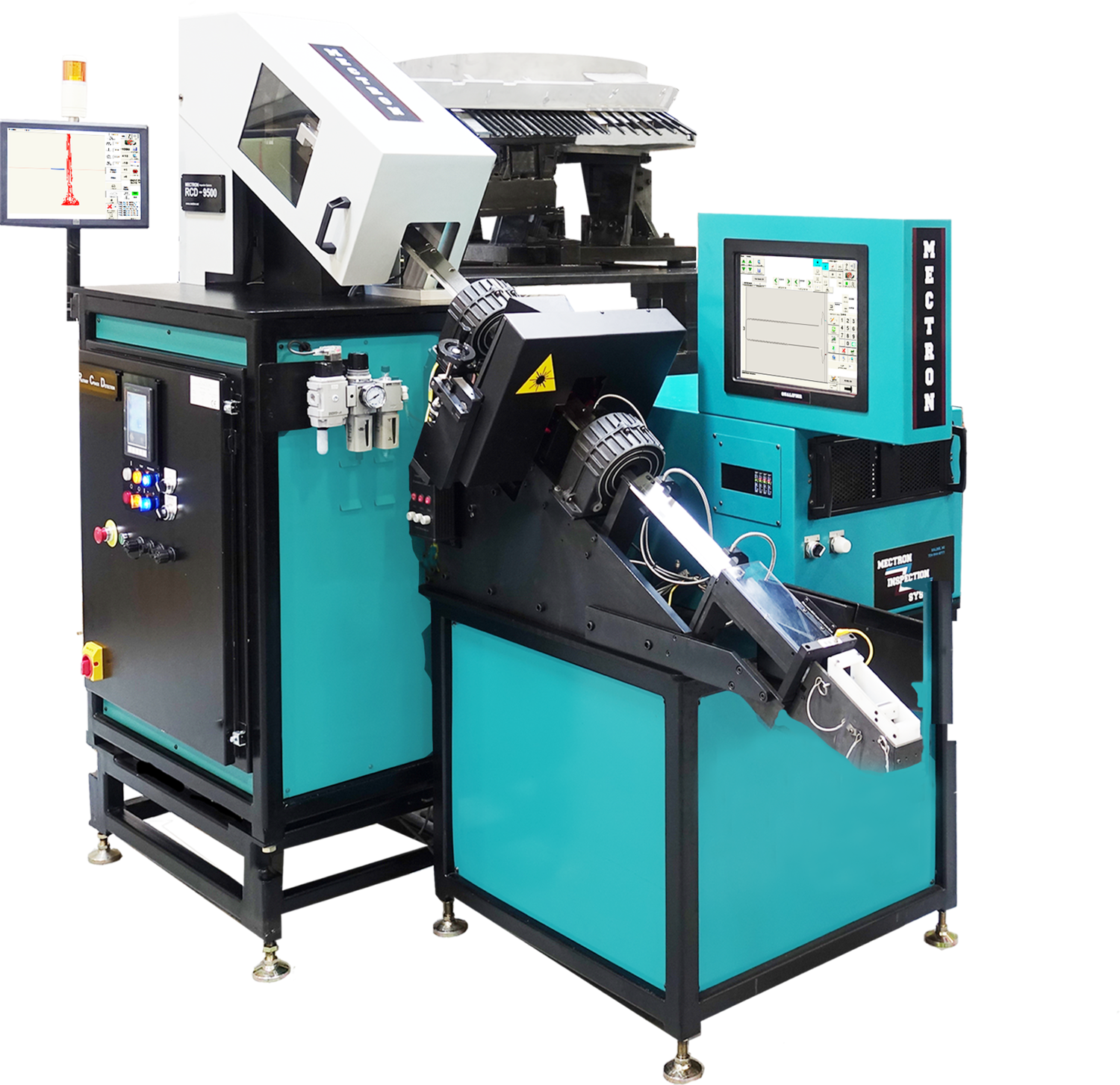

Acest sistem poate opera ca o unitate independentă sau în combinație cu alte echipamente Mectron, cum ar fi Calificatorul de inspecție, LT sau MI8500, oferind o integrare și versatilitate remarcabile.

Sistem de Detectare a Fisurilor RCD-9500 include o serie de senzori optici care permit separarea complet automatizată a pieselor, alimentarea, scanarea și testarea acceptării.

În loc să scaneze piesele în mișcare, RCD-9500 folosește un set de role motorizate staționare pentru a roti piesa în loc, permițând scanarea repetată a zonei de interes. Această metodologie îmbunătățește acuratețea detectării și reduce zgomotul semnalului, fără a compromite viteza de procesare.

Sistemul este integrat cu instrumentul EC600 de la Mectron, recent actualizat. EC600 este un instrument digital pentru curenți turbionari, echipat cu software special conceput pentru o gamă diversă de aplicații.

Semnalul de curenți turbionari generat poate fi manipulat cu ușurință pentru a ajusta frecvența, faza și câștigurile orizontale și verticale, oferind control complet asupra semnăturii planului de impedanță.

Mașina de ultimă generație de la Mectron detectează fisuri și defecte atât pentru scopuri comerciale, cât și industriale. Se pot seta și modifica praguri înalte și joase pentru a distinge între piesele bune și cele defecte.

Instrumentul EC600 Mectron are o gamă de frecvențe utilizabile de la 2 KHz la 5 MHz, iar toate configurările pot fi salvate intern și recuperate ulterior.

Aceste caracteristici îl fac pe Sistemul de Detectare a Fisurilor RCD-9500 un instrument esențial în menținerea standardelor înalte de calitate și securitate în producție.

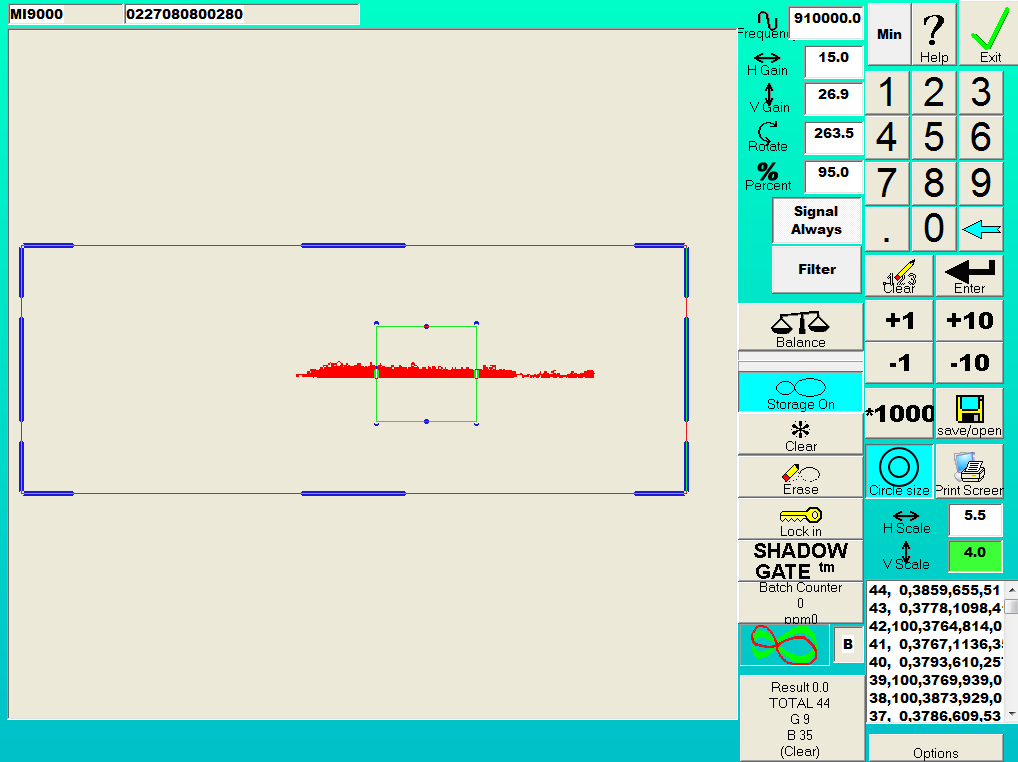

Imagine cu partea bună

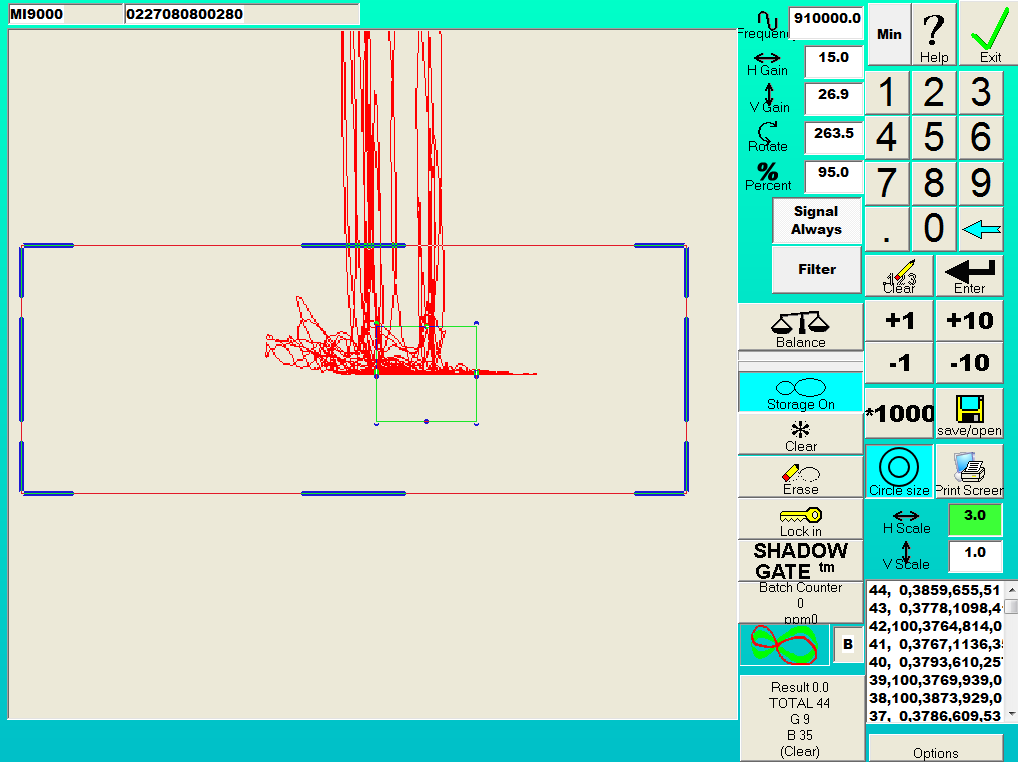

Imagine cu partea rea

Sondă de curent turbionar (eddy)

Sistemul RCD-9500 inovează în tehnologia de inspecție prin implementarea unei sonde de curenți turbionari diferențiali, care folosește două bobine pentru a trimite semnale separate de curenți turbionari.

Prima bobină este bobina de test, iar a doua este bobina de referință. În cazul în care piesa nu prezintă defecte, semnătura curentului turbionar de la bobina de test va coincide întotdeauna cu semnătura de la bobina de referință.

Dacă există o fisură sau o inconsistenta pe piesă, semnalul de curenți turbionari va fi diferit, creând o diferență de fază între cele două bobine, ceea ce va fi detectat de instrumentul EC600 și înregistrat ca o parte defectuoasă.

Sondele diferențiale permit variații ale distanței de ridicare și o precizie îmbunătățită pentru piesele care se mișcă constant. Combinată cu software-ul proprietar al Mectron, sonda diferențială permite procesarea a până la 180 de piese pe minut, făcând din RCD-9500 una dintre cele mai rapide mașini disponibile pe piață.

RCD-9500 este alimentat de un sistem de alimentare în linie vibratoare. Când un senzor optic detectează o piesă pregătită pentru scanare, o roată separator cu clichet împinge o singură piesă pe rolele rotative.

Piesa va cădea în centrul rolelor, în linie cu sonda de curenți turbionari.

Odată ce piesa începe să se rotească, sonda de curenți turbionari diferențiali începe scanarea, colectând date pe parcursul mai multor rotații și monitorizând defectele.

La finalizarea scanării, rolele sunt direcționate să se despartă, permițând ca piesa să cadă pe poarta acționată pneumatic aflată dedesubt, unde va fi fie respinsă, fie acceptată.
