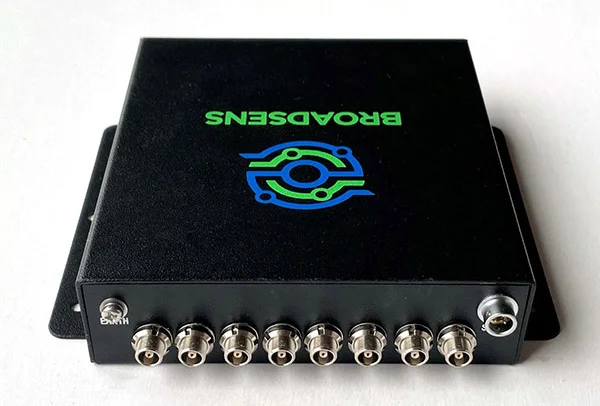

Broadsens Indicator de grosime cu ultrasunete multicanal UT200S cu carcasă

Broadsens oferă instrumente avansate de măsurare a grosimii cu ultrasunete multicanal. Indicatorul de grosime ultrasonic multicanal UT200S are patru canale care pot măsura grosimea în paralel. Măsurarea grosimii cu ultrasunete este neintruzivă și poate măsura cu precizie grosimea unei structuri. Calibrele de grosime cu ultrasunete multi-canal de la Broadsens UT200S sunt ideale pentru inspecția pe bază de roboți a tuburilor cazanului, țevilor, containerelor mari, liniilor de producție din aluminiu și plăci de oțel.

Cod Produs: C177-7698 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556
  • Descriere
  • Specificații Tehnice
  • Review-uri (0)

    Descarca brosura aici

UT200S poate fi folosit și pentru monitorizarea online a coroziunilor conductelor și a pierderii de grosime. UT200S acceptă modul obișnuit first-echo (majoritatea instrumentelor de măsurare a grosimii cu ultrasunete la preț redus utilizează acest mod), modul echo de înaltă precizie, în care vopsirea sau acoperirea structurii pot fi ignorate prin verificarea multiple echo. Precizia lui UT200S poate ajunge la 0,001 mm în modul echo-echo, cu o calibrare atentă și o medie a echourilor multiple. UT200S acceptă și măsurarea echo-II, caz în care structura este scufundată sub apă, iar sondele cu ultrasunete au o distanță de 1 mm până la 5 mm față de structură. În acest caz, ar putea exista o reflexie mare nedorită de la interfața cu apă, în acest caz trebuie eliminată folosind algoritmul de măsurare echo-II





Mai multe UT200S pot fi conectate pentru a oferi măsurare paralelă a grosimii pentru roboți sau inspecția pe linia de producție a diferitelor structuri.


Software de control de la distanță ușor de utilizat


UT200S poate fi controlat de la distanță prin interfața de rețea prin software-ul BroadMTM . Software-ul BroadMTM controlează instrumentele de grosime cu ultrasunete prin interfața de rețea (cu fir sau fără fir). Câștigul fiecărui canal poate fi configurat manual individual. Fiecare canal poate fi pornit și oprit. Viteza undei poate fi reglată manual. Când utilizați modul prim echo, întârzierea sondei poate fi, de asemenea, configurată. Fișierul de date poate fi transferat pe PC-ul de control pentru revizuire și analiză. Datele pot fi exportate cu ușurință. Datele istorice și forma de undă pot fi, de asemenea, revizuite. Semnalele pot fi mărite/depărtate pentru a verifica modelele. UT200S poate fi folosit și pentru inspecție în structuri prin verificarea semnalelor de răspuns. Defectele de sudură, defectele îmbinărilor de lipit, șuruburile și piulițele sparte pot fi detectate cu ușurință cu ajutorul analizei formei de undă.

Software-ul BroadMTM are și caracteristica ferestrei de analiză, în care utilizatorul poate defini punctul de analiză interesat și punctul final al răspunsului ultrasonic. Această caracteristică este utilă în special pentru măsurători scufundate în apă sau alte aplicații complicate. Cu fereastra de analiză, utilizatorul poate ignora unele straturi ale materialelor setând fereastra de analiză în afara răspunsului materialelor neinteresate.




UT200S este controlat prin interfața de rețea TCP/IP. Mai multe UT200S pot fi combinate pentru a oferi următoarele instrumente de măsurare a grosimii cu ultrasunete multicanal: 4 canale. 8 canale. 12 canale. 16 canale. 20 de canale. 24 de canale







• Număr de canale: 4 în mod implicit. Mai multe UT200S pot fi grupate pentru a suporta până la 24 de canale
• Frecvență: 5 MHz
• Interval: 2 mm - 150 mm tipic (extensibil la 250 mm)
• Viteza undei ultrasonice: 1.000-9.999 m/s
• Rezoluție: 0,001 mm
• Mod de măsurare: primul- reflecţie; eco-eco; echo-II
• Stocare date: card SD standard de 32 GB
• Funcție de afișare a formei de undă în timp real
• Capacitate de descărcare a formei de undă
• Suportă metoda echo-echo pentru a pătrunde vopseaua de protecție
• Interfață: protocol Ethernet UDP
• Alimentare: Izolată pentru performanță ridicată. Tensiune de intrare: 9-18V DC; 110v/220v AC cu adaptor de alimentare
• Consum de energie: 0,8A @12V
• Dimensiunea plăcii OEM: 122 x 106 x 29 mm
• Carcasă opțională
• Temperatura de funcționare: -30 - 65 grade Celsius
• Umiditate de funcționare: 10%-90% RH
