Vibrometru A4300 VA3 Pro

Name: Vibrometru A4300 VA3 Pro
Brand: Adash
SKU: C79
Availability: OutOfStock

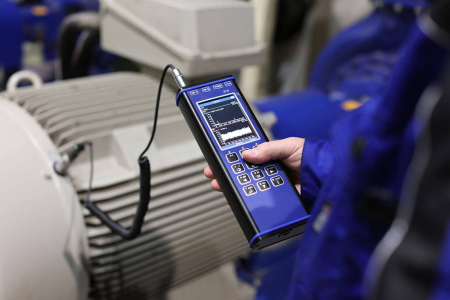

Vibrometrul A4300 VA3 Pro produs de firma ADASH este un instrument de analiză avansat destinat monitorizării vibrațiilor în echipamente industriale, contribuind astfel la preventia defecțiunilor și optimizarea mentenanței predictive. Acest dispozitiv portabil integrează trei funcții primare: colector de date, analizor de spectru și balansator în teren.

Cere Oferta

Cod Produs: C79 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556

Adauga la Favorite

Data Colector / Analizor de vibrații cu modul de echilibrare A4300 VA3 Pro - ADASH

Descarca brosura aici

Vibrometru si Analizor Vibrații A4300 VA3 Pro este un aparat dezvoltat de către Adash pentru vibro-diagnoza și măsurători în rută. Intrările permit conectarea a trei accelerometre uniaxiale sau a unui accelerometru triaxial. De asemenea o intrare este utilizata pentru conectare unui senzor de turație.

Aparatul încorporează un senzor de temperatura IR pentru măsurare temperatura rulment sau mașină, precum si un stroboscop LED pentru măsurare turație sau frecvență. Analizor vibrații A4300 VA3 Pro este conceput pentru a fi utilizat cu o singura mână având o autonomie de peste 10 ore – fiind ideal pentru măsurători in ruta.

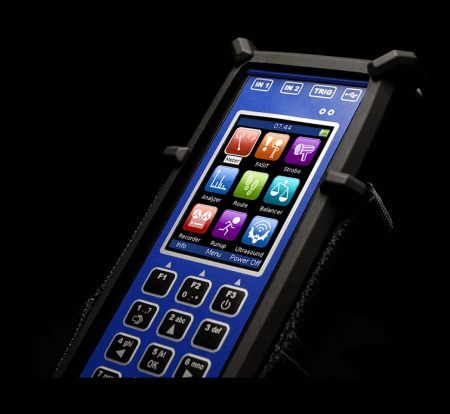

Instrumentul A4300 VA3 Pro poate fi configurat in funcție de necesitați, activând modulele opționale:

Vibrații Globale
Analizor Vibrații
Măsurători în Rută
Echilibrare dinamică
Formă de Undă
Run Up
Ultrasunet

Module incluse in pachetul standard:

Vibrații Globale
Detecție Automată Defecte
Stroboscop LED
Formă de Undă

1. Specificatii tehnice:

Intrare

3 canale vibrații x AC, ICP® alimentare on/off
3 x DC pentru valori de proces
1 x TACHO pentru turație / trigger extern

Domeniu intrare

AC +/- 12 V vârf-vârf
DC +/- 24V

Conversie A/D

24 bit, 64 biți procesare interna semnal –
Fără funcție de autoamplificare!

Domeniu dinamic: 120 dB
Domeniu frecvență

0,5 Hz – 25 kHz (eșantionare 64 kHz)
Filtru de înaltă trecere HP: 0,5 Hz pentru mașinii cu turații peste 30 rpm
Domeniu de joasă frecvență

Mod eșantionare: Simultan pentru toate 3 canalele
Rezolutie FFT: Min. 25 linii, max. 25 600 linii
Senzor de temperatura IR: Domeniul de măsurare -70˚C … +380˚C
Moduri de măsură:

Analizor – măsurători valori globale, spectru FFT, formă de undă etc.
Colector date – măsurători in ruta
Echilibrare dinamică – echilibrare în 1 sau 2 plane
Forma de unda – înregistrare semnal pentru post-analiza
Run Up – măsurători run up si cost down
Ultrasunet – măsurători de ultrasunet in domeniu 30 – 50 kHz
Stroboscop LED, lanterna LED
FASIT – Sistem expert pentru detecție automata a defectului
Vibrometru – măsurători de vibrații globale

Procesare date

FFT în timp real
DEMOD – analiza stare rulmenți ENVELOPE
ACMT – analiza rulmenți viteza joasa
Analiza Order
Analiza band pass – configurabila
Măsurători RPM
Măsurători DC
Măsurători Orbita

Caracteristici de bază:

· Ideal pentru măsurarea în rută
· Durată de viață mare a bateriei – peste 10 ore masurare continuă
· Greutate mica 780 g
· Capacitate de memorie: 8 GB
· Afișaj color 240 x 320 pixeli,
· Configurarea utilizatorului a modulelor de măsurare necesare
· Dimensiuni: 230 x 82 x 32 mm

2. Module de măsurare și analiză configurabile:

Analizor de vibrații pe 3 canale
Modul vibrometru – Măsurare vibrații globale: accelerație / viteză / deplasare
Măsurători în rută
Măsurarea vibrațiilor și componentelor spectrale în funcție de fază la urcarea turației - Run-up
Înregistrarea semnalelor dinamice
Echilibrarea dinamică a rotoarelor in situ sau pe stand
Modul de diagnoză automată a defectelor FASIT (Expert System)
Măsurători ultrasonice
Măsurători temperatura

2.1. Modul vibrometru inclus în aparat - Modulul include măsurarea vibrațiilor globale în accelerație, viteză și deplasare, anvelopa rulment (valoarea RMS, 0-VÂRF), FFT Spectru, Trend, Benzi de frecvență, Deplasarea relativă, Temperatură mașina sau lagăre.

2.2. Sistemul expert FASIT – Program de diagnoză automată a defectelor mașinii / Modul inclus în aparat. Detectează automat principalele defecte ale mașinilor dinamice rotative (dezechilibru, nealiniere, stare rulment, jocuri etc.).

2.3. Stroboscop / Modul inclus în aparat. Modulul permite măsurarea turației unei mașini prin funcția de stroboscop. Afișare parametru RPM și Hz.

2.4. Analizor - Modulul include analiză formă de undă și de spectru FFT și valorile globale extrase din spectru / spectru de demodulare a semnalului - anvelopă rulment. Sunt disponibile analize FFT și semnale de timp de la măsurători avansate cu sonde de proximitate, cum ar fi orbitele. Configurațiile, setările de măsurare sunt în funcție de cerințele aplicației (interval de frecvență, eșantionare, unități măsurătorile predefinite simultan etc.).

Analizor

2.5. Măsurători în rută - Modulul de măsurare în rută este utilizat pentru colectarea de date zilnice a mașinilor dvs. din fabrică. Utilizare simplă prin crearea unei structuri arborescente Fabrică – Secție – Mașină – Puncte de măsurare – Tipuri de măsurători / vibrații globale – spectre FFT – anvelopă
rulment – temperatură – curent etc. Ruta se realizează pe PC în software-ul DDS după care se încarcă în aparat. După realizarea măsurătorilor ruta se descarcă din aparat pe PC și se analizează mașina în programul DDS. Baza de date de rulmenți SKF, FAG, KOY, SNR etc. Baza de date include un număr de peste 30.000 de tipuri de rulmenți.
Măsurători în Rută

2.6. ECHILIBRARE DINAMICĂ – Modului vă permite să efectuați echilibrarea statică sau dinamică a rotoarelor in situ sau pe stand. Modulul include mai multe metode de corecție prin adaos sau eliminare de material. Acesta poate fi utilizat pentru echilibrarea rotoarelor de turbine, ventilatoare, suflante, pompe axe etc. Programul de echilibrare include opțiunea de editare – introducerea manuală a datelor amplitudine respectiv fază. Această opțiune permite realizarea de echilibrări statice după procedura unei echilibrări dinamice fără repornirea mașini.

Echilibrare Dinamică

2.7. ÎNREGISTRATOR – Modulul "înregistrează" semnalul brut de la senzorii montați pe mașină, ceea ce înseamnă înregistrarea semnalului brut de la aceasta. Acest lucru permite efectuarea unei prelucrări ulterioare a semnalului pe PC. Puteți reda această înregistrare pe PC și puteți aplica orice setare de filtrare pentru aceasta.

Înregistrator

2.8. RUN UP - Modulul este destinat în special pentru determinarea frecventelor de rezonanță la o mașină rotativă la ridicarea sau coborârea turației. Sunt determinate vibrațiile globale sau componentele spectrale în funcție de fază și turație.

Run-Up

2.9. ULTRASUNETE – Măsurarea sunetului neperceput de urechea umană. Modulul este utilizat pentru detectarea scurgerilor de aer, arc electric sau detectarea timpurie a defectelor rulmenților.

2.10. Măsurare temperatură – Temperatura măsurată este afișată în grade Celsius și grade Fahrenheit. Valorile sunt colorate în funcție de temperatura măsurată. Intervalele de culori sunt după cum urmează: mai puțin de 30°C - verde, 30-45°C - galben, 45-60°C - portocaliu, 60-75°C - roșu, mai mult de 75°C - roșu închis.
Măsurare Temperatură

Apăsați pe link pentru a descărca documentația tehnică în format .pdf pentru Vibrometru A4300 VA3 Pro

Colector de Date:
- Permite măsurători în rută pentru monitorizarea vibrațiilor în echipamente industriale.
- Capacitatea de a înregistra și stoca date pentru analize ulterioare.
Analizor de Spectru:
- Analiză spectrală FFT în timp real pentru identificarea frecvențelor dominante și a formelor de undă.
Balansator în Teren:
- Posibilitatea de a efectua echilibrare dinamică în teren pentru rotoare.
- Echilibrare în 1 sau 2 plane pentru optimizarea funcționării echipamentelor.
Vibrații Globale:
- Măsurarea vibrațiilor globale în accelerație, viteză sau deplasare.
- Monitorizarea stării generale a echipamentului industrial.
Măsurători în Rută:
- Facilitatea de a realiza măsurători în timpul operării echipamentului pentru detectarea problemelor înainte de a deveni critice.
Run Up:
- Măsurarea vibrațiilor și componentelor spectrale în funcție de fază la urcarea turației.
- Util pentru detectarea problemelor legate de funcționarea la turații diferite.
Formă de Undă:
- Înregistrare și analiză a formelor de undă pentru o mai bună înțelegere a semnalului.
Ultrasunet:
- Măsurători ultrasonice în domeniul 30–50 kHz pentru detectarea unor probleme specifice.
Senzor de Temperatură IR:
- Măsurarea temperaturii rulmentului sau mașinii pentru detectarea problemelor termice.
Stroboscop LED:
- Utilizat pentru măsurarea turației sau frecvenței prin efectul stroboscopic.
Detecție Automată a Defectelor (FASIT):
- Sistem expert pentru detectarea automată a defectelor.
Procesare Avansată a Datelor:
- Analiză de tip DEMOD pentru analiza stării rulmenților.
- Analiză ACMT pentru analiza rulmenților la viteză joasă.
- Analiză de ordin.
- Analiză band-pass configurabilă.
- Măsurători DC și RPM.
- Măsurători orbitale.
Caracteristici Fizice și de Utilizare:
- Design ergonomic pentru utilizare cu o singură mână.
- Autonomie mare a bateriei de peste 10 ore.
- Capacitate de stocare generoasă de 8 GB.
- Ecran color pentru afișarea și analiza datelor.
- Configurare flexibilă a modulelor de măsurare necesare.
- Dimensiuni compacte pentru portabilitate: 230 x 82 x 32 mm.
- Greutate redusă: 780 g.
