ProfiMessage D

Name: ProfiMessage D
Brand: Delphin Technology
SKU: C39
Availability: OutOfStock

ProfiMessage D este un dispozitiv modular pentru achiziția și monitorizarea datelor, destinat aplicațiilor industriale și de cercetare. Este compatibil cu diverse tipuri de senzori și oferă multiple interfețe de comunicare precum Ethernet și USB. Dispozitivul asigură stocarea și securitatea datelor, fiind potrivit pentru integrarea în soluții IoT și monitorizarea de la distanță. Configurarea și utilizarea sunt intuitive, adaptabile la diverse necesități de automatizare și control

Cere Oferta

Cod Produs: C39 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556

Adauga la Favorite

Descriere
Video (1)
Specificații Tehnice
Funcții
Review-uri (0)

Descarcă manualul de utilizare aici.

ProfiMessage D este un dispozitiv modular folosit pentru achiziția și monitorizarea datelor în aplicații industriale și de cercetare. Este conceput pentru a gestiona date de la diverse tipuri de senzori și echipamente, oferind interfețe variate precum Ethernet, USB și ModBus.

Dispozitivul asigură stocarea sigură a datelor, fie local, fie în cloud, și este compatibil cu soluții IoT, facilitând astfel analiza și monitorizarea în timp real. Configurarea și utilizarea sunt intuitive, adaptându-se ușor la diverse cerințe de automatizare și monitorizare.

Cu o configurare și operare simplă și intuitivă, ProfiMessage D permite economii de costuri și timp, fiind ușor de integrat și utilizat în diverse aplicații industriale. Capacitatea de stocare autonomă a datelor, până la 16 GB intern și extensibilă prin intermediul unui stick USB, asigură înregistrarea și accesul la date în timp real sau offline, în funcție de necesități.

Compatibilitatea integrată cu tehnologiile IoT permite conectarea la cloud pentru transferul și analiza datelor în timp real sau ulterior, oferind utilizatorilor posibilitatea de a monitoriza și gestiona sistemele de la distanță.

Specificații Tehnice ProfiMessage D
Tip modul (2 module per master/slave)	ADVT / AAST / ADIT	ADGT	IOIT / OTPT / DIOT
Intrări analogice	15 / 4 / 10	8	-
Senzori	mv, mA, termocupluri, RTD (RTD cu excepția ADVT)	mv, mA, termocupluri, RTD	-
Rata totală de eșantionare	600 Hz	60 Hz	-
Domeniul de măsurare a tensiunii și a curentului	156 mV .. 10 V, ± 156 mV .. ± 10 V / 0 .. 20 mA, 4 .. mA, ± 20 mA		-
Izolarea galvanică a sistemului	750 VDC	400 VDC	-
Izolare galvanică canal la canal	110 V	650 V	-
Rezoluție/Tip ADC	Sigma-Delta pe 24 de biți	Sigma-Delta pe 24 de biți	-
Precizia măsurătorilor	Tensiune, curent: 0,01 % din valoarea finală a domeniului de măsurare Termocupluri: 0,1 % din domeniul de măsurare după compensarea senzorului*		-
Precizie de măsurare Pt 100(conexiune cu 4 fire)	Domeniu de măsurare -260 °C până la 147 °C: 0,10 °C Domeniu de măsurare -260 °C până la 596 °C: 0,20 °C Domeniu de măsurare -260 °C până la 849 °C: 0,43 °C		-
Ieșiri analogice	– / 4 / 1	-	-
Rezoluţie	16 biți	-	-
Izolarea potențială	750 V	-	-
Ieșire	0/4 .. 20 mA	-	-
Min. sarcina / max. povară	650 Ω	-	-

Tip modul (2 module per master/slave)	ADVT / AAST / ADIT	ADGT	IOIT / OTPT / DIOT
Intrări digitale	– / 2 / –	-	24/1/12
Acesta cu funcție de măsurare / numărare a frecvenței	– / – / –	-	– / – / 11
Max. frecvența de măsură	– / – / –	-	- / - / 30 kHz
Interval de măsurare de intrare	scăzut: 0 .. 1,5 VDC@0 .. 1,5 mA / ridicat: 3,5 .. 90 VDC@ 2,5 .. 3,5 mADC
Izolarea potențială	2.5 kV
Ieșiri digitale	– / 2 / 1	-	1 / 24 / 16
Tensiunea de comutare	max. 50 VDC @ 2,5 A
Internal	4 .. 16 GB (aproximativ 30 de milioane de valori de măsurare per GB)

Tip modul (2 module per master/slave)	ADVT / AAST / ADIT	ADGT	IOIT / OTPT / DIOT
Interfețe
Echipament fizic COM 1 / COM 2	RS485, priză sub-D cu 9 poli, IEC 61158-2
Echipament fizic COM 3 / COM 4	RS232, mufa sub-D cu 9 poli (COM 3), mufa sub-D cu 9 poli (COM 4)
Protocoale COM 1 / COM 2	Slave PROFIBUS DPV1 (ambele interfețe), de asemenea redundant conform PNO 2.212 V1.2
Protocoale COM 1 .. COM 4	Modbus RTU master (opțional) / slave, protocoale specifice clientului, ASCII
TCP/IP	RJ45 (priză STP cu 8 pini), 1000Base-T; protocoale: TCP/IP, HTTP, SMTP, NTP, Modbus TCP Client (opțional) / Server, OPC UA Client / Server, OPC UA HA Server (opțional)
USB	USB 2.0 tip C pentru citirea datelor stocate
CAN	Priză sub-D cu 9 poli, Protocoale: CAN, RAW; viteze baud: 25 k .. 1 MBaud; dbc-import posibil
Viteza de transmisie/lungime a magistralei modulului	1 MBaud / 10 m ... 25 kBaud / 100m
Informații tehnice generale
Dimensiuni/greutate	L 200 x H 73 x D 137 mm / 1 kg
Fixare	Sină de montare DIN EN 60715 sau montare cu șuruburi
Borne de conectare	Borne cu șuruburi detașabile, 33 borne pe 2 rânduri, protecție cablu, cabluri de conectare max. 2,5 mm²
Afişa	7 linii, operare prin jog wheel
Interval de temperatură	-20 .. 50 °C
Umiditate	max. 90 % umiditate relativa, fara condensare
Tensiunea de alimentare	12 .. 24 VDC / ± 10 %
Putere	< 10 wați

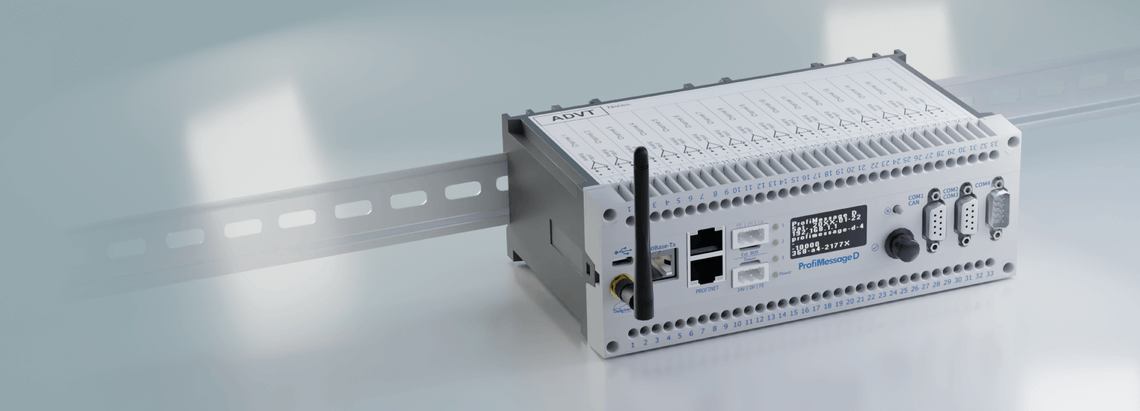

Flexibilitate pentru orice senzo

În fu

ncție de modulul I/O utilizat, fiecare intrare poate fi configurată individual pentru măsurarea mV, mA, RTD și termocupluri. Intrările universale pentru măsurarea tensiunii, curentului și temperaturii fac ca dispozitivele ProfiMessage D să fie extrem de flexibile. Intrările digitale sunt disponibile și ca intrări de stare sau de frecvență, precum și ieșiri digitale și analogice.

Un avantaj major al dispozitivelor ProfiMessage D este că intrările și ieșirile sunt diferențiale, de înaltă precizie și izolate galvanic – una de cealaltă și de la sursa de alimentare. Buclele de pământ sunt suprimate efectiv. O arhitectură unică de sistem permite, de asemenea, măsurarea fără probleme a senzorilor neizolați.
