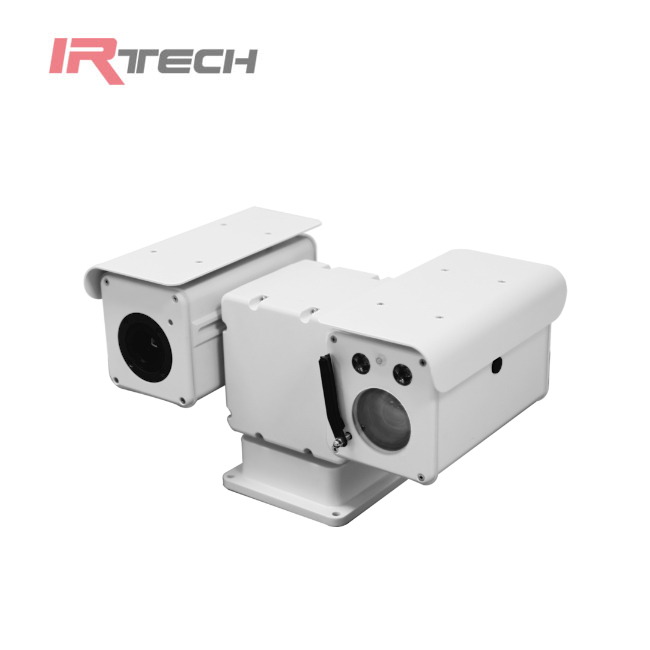

Sistem de termoviziune DLSC-RL
![Sistem de termoviziune DLSC-RL [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sistem-de-termoviziune-dlsc-rl-956706.jpg "Sistem de termoviziune DLSC-RL [1]")
Sistemul suportă recunoaștere automată a lentilei și oferă multiple moduri de focalizare (manuală / automată).
- Descriere
- Specificații Tehnice
- Review-uri (0)
- FAQ
| Model | Seria DLSC-RL3 | Seria DLSC-RL6 | ||||
| Canal termic | ||||||
| Tip detector | a-Si nerăcit | VOx nerăcit | ||||
| Rezoluție | 384 x 288 | 640 x 480 | 640 x 512 | |||
| Distanța între pixeli | 17 μm | |||||
| Sensibilitate termică | ≤0,06°C la F1, 300 K | ≤0,04°C la F1, 300 K | ||||
| Domeniu spectral | 8-14 μm | |||||
| Obiectiv motorizat | 15 mm | 30 mm | 25 mm | 42 mm | - | - |
| FOV | 25° x 19° | 12° x 9° | 25° x 19° | 15° x 11° | - | - |
| IFOV | 1,13 | 0,56 | 0,68 | 0,40 | - | - |
| Obiectiv atermalizat | 9 mm | 18 mm | 9 mm | 25 mm | 13 mm | 25 mm |
| FOV | 41,6° x 31,2° | 20,8° x 15,6° | 69,3° x 52° | 25° x 19° | 48° x 36° | 25° x 19° |
| IFOV | 1,89 | 0,94 | 1,89 | 0,68 | 1,308 | 0,68 |
| Mod de focalizare | Focalizare automată, focalizare pas cu pas sau obiectiv atermalizat cu focală fixă | Obiectiv atermalizat cu focală fixă | ||||
| Palete de culori | Mai multe palete de pseudoculori: foc, fier roșu, roșu incandescent, chihlimbar, cald-alb, cald-negru și altele | |||||
| Camera CCTV | ||||||
| Detector | CMOS de 1/2,8" | |||||
| Rezoluție | 2560 x 1440 | |||||
| Obiectiv | 5,5-180 mm, zoom optic 33x | |||||
| Iluminare minimă | Color: 0,001 lx la F1,6 cu AGC activat; alb-negru: 0,0005 lx la F1,6 cu AGC activat | |||||
| WDR | Da | |||||
| Comutare zi/noapte | Da | |||||
| EIS | Da | |||||
| Reducerea zgomotului | 3D | |||||
| Focalizare | Automată, semiautomată, pas cu pas sau manuală | |||||
| Cap rotativ PTZ | ||||||
| Rotație orizontală | 0°-360°, continuă | |||||
| Viteză orizontală | 0,01°-30°/s | |||||
| Interval de înclinare | -90°...+90° | |||||
| Viteză verticală | 0,01°-15°/s | |||||
| Feedback de unghi | Da | |||||
| Poziții presetate | 256 | |||||
| Protocol de comandă | Pelco-P, Pelco-D | |||||
| Ștergător | Da | |||||
| Iluminator IR | Da | |||||
| Ieșire video | PAL/NTSC | |||||
| Imagine brută | 25 fps | 20 fps | 25 fps | |||
| Funcții de măsurare | ||||||
| Tip | Poziționare în cruce a punctului cu temperatura maximă | |||||
| Mod | Măsurare pe punct și pe zonă, cu temperatură maximă, minimă și medie | Acceptă zone de măsurare de formă neregulată | ||||
| Interval | -20°C...+180°C; +100°C...+600°C | -20°C...+180°C; +100°C...+650°C | ||||
| Precizie | ±2°C sau ±2%, se aplică valoarea mai mare | |||||
| Alarmă de temperatură ridicată | La depășirea pragului de avertizare | |||||
| Sistem | ||||||
| Protocoale de integrare | ONVIF, GB28181, RTSP | |||||
| Interfață de comunicație | RJ45 | |||||
| RS485 | Da | |||||
| Alimentare | 24 V c.c. ±10% | |||||
| Specificații generale | ||||||
| Temperatură de funcționare | -20°C...+60°C | |||||
| Temperatură de depozitare | -40°C...+70°C | |||||
| Consum de energie | ≤30 W | |||||
| Dimensiuni | 336 x 199 x 186 mm | |||||
| Grad de protecție | IP66 | |||||
| Caracteristici fizice | ||||||
| Greutate | 5,5 kg | |||||
1. Care este diferența dintre seriile DALI DLSC-RL3 și DLSC-RL6?
RL3 are un detector a-Si de 384×288 pixeli, cu sensibilitate ≤0,06°C, și măsoară până la 600°C. RL6 are un detector VOx de 640×480 sau 640×512 pixeli, cu sensibilitate ≤0,04°C, și măsoară până la 650°C. RL6 permite și zone de măsurare de formă neregulată. La obiectivele motorizate, RL6 are IFOV de până la 0,40 mrad, față de 0,56 mrad la RL3, deci distinge detalii mai mici la distanță.
2. Ce obiectiv termic trebuie ales pentru DLSC-RL: motorizat sau atermalizat?
Obiectivele motorizate (15/30 mm la RL3, 25/42 mm la RL6) au focalizare automată sau pas cu pas și sunt potrivite când camera urmărește ținte aflate la distanțe diferite. Obiectivele atermalizate, cu focală fixă între 9 și 25 mm, nu au piese în mișcare și își păstrează focalizarea la variații de temperatură. Sunt recomandate pentru monitorizarea permanentă a unei zone fixe.
3. Care este diferența dintre DALI DLSC-RL și DLSC-F?
DLSC-RL pune accent pe imagine și rezistență. Are cameră vizibilă 2K cu zoom 33x, ștergător, iluminator IR, grad de protecție IP66 și alimentare la 24 V, cu consum ≤30 W. DLSC-F este orientat spre inspecția automată a stațiilor electrice. Oferă parcurs programat, recunoașterea echipamentelor, rapoarte automate și protocoalele IEC 61850 și IEC 60870-5-104, dar are grad de protecție IP54 și se alimentează la 220 V.
