Sistem laser cu alezaje L-708
![Sisteme laser cu alezaje L-708 [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sisteme-laser-cu-alezaje-l-708-054555.png "Sisteme laser cu alezaje L-708 [1]")
L-708 și L-708LD sunt sisteme laser de aliniere a alezajului, oferind cea mai înaltă precizie și versatilitate pe piață. Concepute pentru măsurători rapide și precise în aplicații dificile, aceste sisteme sunt ușor de configurat și de utilizat, având adaptori cu autocentrare pentru inserarea rapidă în alezaj. Cu rezoluție fină și precizie ridicată, sunt ideale pentru alinierea rulmenților, blocurilor motoare și multe alte aplicații industriale critice.
Cod Produs:
1-C729
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Specificații Tehnice
- Funcții
- Review-uri (0)
Descarcă broșura aici.L-708 și L-708LD sunt sisteme laser cu alezaje interne concepute pentru a oferi cea mai înaltă precizie și versatilitate în alinierea alezajelor. Aceste sisteme sunt proiectate să fie extrem de rapide și precise, facilitând măsurarea și alinierea alezajelor în aplicații unde montarea unui laser în exterior este dificilă.
Cu un timp de configurare de doar 15 minute, aceste sisteme permit măsurători rapide, iar introducerea în orificii este extrem de ușoară datorită adaptoarelor cu autocentrare. Odată introdus în orificiu, sistemul L-708 asigură măsurători rapide și precise, cu o rezoluție incredibil de fină de 0,00002 inch (0,0005 mm) și o precizie de centrare cu laser de 0,0012 inch (0,03 mm).
Ele sunt echipate cu ajustări unghiulare încorporate pentru o referire rapidă și sunt proiectate să se potrivească perfect în alezaje de referință utilizând adaptoare autocentrante, economisind timp și simplificând configurarea. Aceste sisteme au o rază de acțiune de până la 100 de picioare (30 de metri) pentru L-708 și până la 200 de picioare (60 de metri) pentru L-708LD, asigurând acoperirea necesară pentru o varietate de aplicații.
Sistemele L-708 sunt ideale pentru aplicații în industria aerospatială, producția și prelucrarea metalelor și în domeniul marin, acoperind o gamă largă de necesități, inclusiv alinierea rulmenților, blocurilor motoare și a altor componente critice. Cu software-ul Bore9, este posibil să înregistrați și să analizați datele de aliniere într-o manieră eficientă, ajutând la menținerea și îmbunătățirea performanței sistemului.
Cu un timp de configurare de doar 15 minute, aceste sisteme permit măsurători rapide, iar introducerea în orificii este extrem de ușoară datorită adaptoarelor cu autocentrare. Odată introdus în orificiu, sistemul L-708 asigură măsurători rapide și precise, cu o rezoluție incredibil de fină de 0,00002 inch (0,0005 mm) și o precizie de centrare cu laser de 0,0012 inch (0,03 mm).
Ele sunt echipate cu ajustări unghiulare încorporate pentru o referire rapidă și sunt proiectate să se potrivească perfect în alezaje de referință utilizând adaptoare autocentrante, economisind timp și simplificând configurarea. Aceste sisteme au o rază de acțiune de până la 100 de picioare (30 de metri) pentru L-708 și până la 200 de picioare (60 de metri) pentru L-708LD, asigurând acoperirea necesară pentru o varietate de aplicații.
Sistemele L-708 sunt ideale pentru aplicații în industria aerospatială, producția și prelucrarea metalelor și în domeniul marin, acoperind o gamă largă de necesități, inclusiv alinierea rulmenților, blocurilor motoare și a altor componente critice. Cu software-ul Bore9, este posibil să înregistrați și să analizați datele de aliniere într-o manieră eficientă, ajutând la menținerea și îmbunătățirea performanței sistemului.
| Specificații tehnice L-708 si L-708LD | |

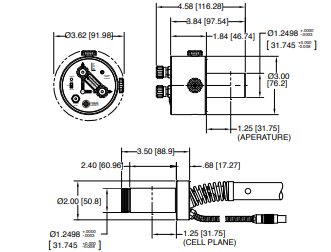

| Dimensiune | (Vezi desenele liniare) |
| Greutate | 0.7 kg (1.6 lbs.) |
| Alimentare | Pachet de baterii extern DC 9V/adaptor AC |
| Centrul | Laser concentric în limitele ±0.008 mm (0.0003”). Fără ajustare |
| Rezoluție de Ajustare Unghiulară | Controlat de două butoane de ajustare cu pas mare. Grosier: 0.05 mm/m (±0.0006”/ft.) Fin: 0.0025 mm/m (±0.00007”/ft.) |
| Gama de Ajustare Unghiulară | Grosier: ± 17.5 mm/m (±1.0° sau ±0.21”/ft.) Fin: ± 0.6 mm/m (±0.03° sau ±0.007”/ft.) |
| Distanța de Operare | L-708: Până la 30.5 m (100’) L-708LD: Până la 61 m (200’) |
| Diametrul Fasciculului Laser | L-708: <6.4 mm diametru (0.25 in.) L-708LD: <9.6 mm diametru (0.38 in.) |
| Dreptatea Fasciculului | 0.0008 mm/m (0.0001”/ft.) |
| Stabilitatea Fasciculului | 0.004 mm/M/h/°C (0.0001”/ft./h/°F) 0.01 mm/M/h/°C (0.0001”/ft./h/°F) |
| Tip Laser | Diodă Laser <0.9 mW CW, BRH Clasa II |
| Lungimea de Undă a Laserului | 635 nanometri |
| Materiale | Flanșă de Aluminiu. Toate suprafețele de montare: 303 SS. |
| Țintă și adaptor de alezaj | |
| A-512 Țintă | Suprafață de montare OD: 31.745 mm (1.2498”). Senzorul țintei concentric cu OD până la ±0.008 mm (0.0003”). Suprafață de montare 303 SS. |

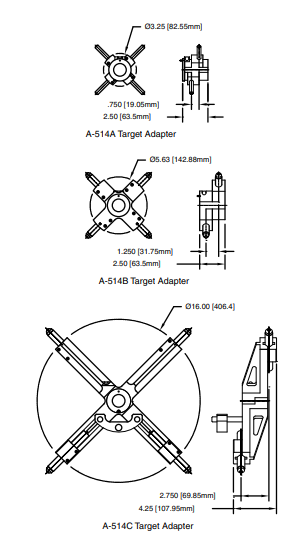

| A-514A Adaptor Țintă Gaură Mică | Pentru diametre ale găurilor de la 95 mm (3.75”) până la 172 mm (6.75”). |
| A-514B Adaptor Țintă Gaură Medie | Pentru diametre ale găurilor de la 165 mm (6.50”) până la 445 mm (17.5”). |
| A-514C Adaptor Țintă Gaură Mare | Pentru diametre ale găurilor de la 431.8 mm (17”) până la 1 m (40”). |
| A-514G Gabarit Țintă | Setează picioarele adaptoarelor A-514 la diametrul corect al găurii până la ±0.005 mm (0.0002”). Folosește A-514GS pentru adaptoarele A-514A & B. Folosește A-514GL pentru adaptoarele A-514A, B & C. |
- Configurare rapidă: Timp de configurare de 15 minute, măsurarea fiecărui alezaj în câteva secunde.
- Ușor de utilizat: Adaptoare auto-centrare unice pentru spații restrânse.
- Precizie înaltă: Rezoluție de 0,0005 mm și acuratețe de centrare a laserului de 0,03 mm.
- Versatilitate: Opțiuni pentru alezaje cu diametre de la 95,25 mm la 1 m sau mai mult.
- Software Bore9: Înregistrează aliniamentele alezajului, calculează rezultatele rectitudinii și tipărește rapoarte.
