Sistem laser L-706

Name: Sistem laser L-706
Brand: Hamar Laser
SKU: C727
Availability: OutOfStock

Sistemul de aliniere a găurilor L-706 este un instrument precis și eficient, ideal pentru alinierea găurilor în diverse aplicații industriale. Utilizând un laser de mare precizie, sistemul asigură măsurători rapide și exacte, fiind ușor de utilizat și adaptabil la diferite dimensiuni de găuri. Este perfect pentru industrii precum cea aerospațială, auto și de generare a energiei, oferind o soluție fiabilă pentru alinierea și verificarea găurilor, contribuind la reducerea erorilor și îmbunătățirea calității produselor.

Cere Oferta

Cod Produs: C727 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556

Adauga la Favorite

Descriere
Specificații Tehnice
Funcții
Review-uri (0)

Descarcă broșura aici.

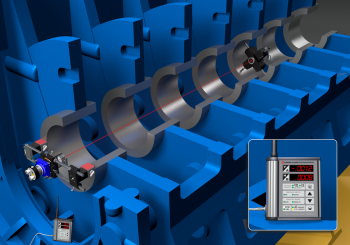

Sistemul de aliniere a găurilor L-706 este un instrument esențial pentru profesioniștii care lucrează în domenii ce necesită alinierea precisă a găurilor, cum ar fi industria aerospațială, auto și generarea de energie. Acest sistem este conceput pentru a oferi măsurători precise și rapide, reducând astfel timpul de configurare și creșterea eficienței operaționale.

L-706 utilizează un laser de mare precizie pentru a verifica alinierea găurilor și a asigura că acestea sunt perfect drepte. Este extrem de adaptabil, fiind capabil să gestioneze o varietate de dimensiuni de găuri și să se integreze ușor în diverse configurații de echipamente. Datorită designului său robust și intuitiv, este ușor de utilizat de către tehnicieni și ingineri, fără a necesita o formare specializată.

Acest sistem este apreciat pentru capacitatea sa de a îmbunătăți calitatea și fiabilitatea produselor, contribuind la reducerea erorilor și a timpilor de nefuncționare. Cu L-706, utilizatorii pot efectua verificări periodice și ajustări rapide, menținând astfel echipamentele în parametri optimi de funcționare. Este un instrument indispensabil pentru oricine are nevoie de aliniere precisă și fiabilă în activitățile zilnice de lucru.

Specificații tehnice L-706
Dimensiune	(Vezi desenele liniare)
Greutate	0.5 kg (1.2 lbs.)
Alimentare	Pachet de baterii extern DC 9V/adaptor AC
Centrul	Apertura laserului concentrică în limitele ±0.008 mm (0.0003”). Fără ajustare
Unghi	Controlat de două micrometre pentru axe verticale și orizontale 0.001 in. pe micrometru = 0.01 in. în înclinare la 100 ft. (0.0025 mm = 0.025 mm în 30 m)
Rezoluție de Ajustare Unghiulară	±0.06° ± .0125 in./ft. (± 1.04 mm/m)
Distanța de operare	până la 110 ft. (33,3 m). Recomandat
Dreptatea Fasciculului	0.0008 mm/m (0.0001 in./ft.)
Stabilitatea Fasciculului	0.004 mm/M/h/°C (0.0001 in./ft./h/°F) 0.01 mm/M/h/°C (0.0001 in./ft./h/°F)
Tip Laser	Laser <0.9 mW CW, BRH Clasa II, 670 nanometri
Materiale	Flanșă de Aluminiu. Toate suprafețele de montare: 440 SS. Apertura: Întărită și măcinată într-o singură configurație (RC 54-60).

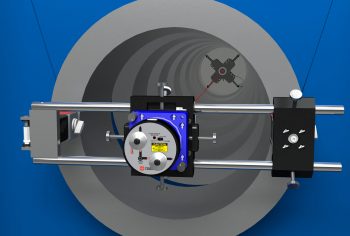

Suport laser L-111
Gama de Ajustare Unghiulară	±0.06° ±0.0125 in./ft. (± 1.04 mm/m)
Translație Verticală	8 in. (203 mm) pe stâlpi standard de 12 in. (304 mm)
Gama Unghiulară	±30 mm/m (±0.36 in./ft.) pentru înclinare (vertical) și rotire (orizontal)
Rezoluție Unghiulară	±0.0006 in./ft. (0.05 mm/m)
Placă de Montare a Laserului	Oțel pentru L-705/L-706 cu găuri de montare de 19.045 mm (0.7498 in.)
L-102 Translator fascicul
Ajustare Centru	±0.0025 mm (±0.0001 in.) translație
Rezoluție de Ajustare	±0.025 mm (±0.001 in.)
Gama de Ajustare Centru	±2.5 mm (±0.1 in.) de gamă de translație
Adaptoare țintă și alezaj
A-512 Țintă	Suprafață de montare OD: 31.745 mm (1.2498”). Senzorul țintei concentric cu OD până la ±0.008 mm (0.0003”). Suprafață de montare 303 SS.
A-514A Adaptor Țintă Gaură Mică	Pentru diametre ale găurilor de la 95 mm (3.75”) până la 172 mm (6.75”).
A-514A-EX Adaptor Țintă Gaură Mică	Pentru diametre ale găurilor de la 95 mm (3.75”) până la 248 mm (9.75”).
A-514B Adaptor Țintă Gaură Medie	Pentru diametre ale găurilor de la 165 mm (6.50”) până la 445 mm (17.5”).
A-514B-EX Adaptor Țintă Gaură Medie	Pentru diametre ale găurilor de la 165 mm (6.50”) până la 655 mm (25.75”).
A-514C Adaptor Țintă Gaură Mare	Pentru diametre ale găurilor de la 431.8 mm (17”) până la 1 m (40”).
A-514G Gabarit Țintă	Setează picioarele adaptoarelor A-514 la diametrul corect al găurii până la ±0.005 mm (0.0002”). Folosește A-514GS pentru adaptoarele A-514A & B. Folosește A-514GL pentru adaptoarele A-514A, A-EX, B, B-EX & C.

Setup Rapid: Instalare în 15 minute și măsurare rapidă a fiecărui alezaj.
Gama Operațională: De la 1 la 30,5 metri, cu o rezoluție de ajustare unghiulară de 0,025 mm la 30 metri.
Adaptoare Auto-Centrante: Adaptoarele ușor de inserat nu necesită inversare pentru calcularea rezultatelor.
Versatilitate: Adaptoare și ținte pentru diametre de la 10 mm la 1 metru sau mai mult.
Software Bore9: Înregistrează datele, calculează rezultatele și generează rapoarte.
Durabilitate: Proiectat pentru utilizare îndelungată în condiții dificile.
