ALVIB SISTEMAS Sistem laser de aliniere si masuratori geometrice AVV-711G-GEO

AVV-711 este un sistem compact de aliniere laser pentru servicii industriale de alinieri laser a arborilor și măsurători geometrice de înaltă precizie cum ar fi: liniaritate, planeitate, perpendicularitate, aliniere alezaje etc.
Cod Produs: C286 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556
  • Descriere
  • Caracteristici
  • Funcții
  • Review-uri (0)
   Descarca brosura aici

   Descarca manualul aici

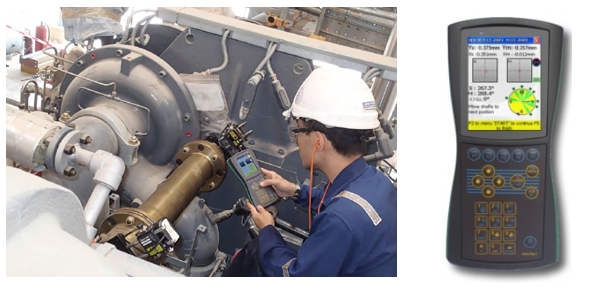

AVV-711 este un sistem compact și avansat de aliniere laser, conceput pentru a satisface nevoile industriale în ceea ce privește alinierea precisă a arborilor și măsurătorile geometrice de înaltă precizie. Acest sistem oferă o soluție completă și eficientă, combinând multiple funcționalități într-un singur dispozitiv. Cu senzori wireless și un modul Bluetooth integrat, AVV-711 permite comunicarea fără fir între senzori și computer, asigurând o flexibilitate sporită în utilizare. Modul SWEEP înregistrează puncte în timp real în timp ce arborele este rotit, iar gestionarea robustă a datelor permite oprirea și reluarea măsurătorilor fără pierderea informațiilor. Cu inclinometre electronice încorporate și un mod Live pentru monitorizarea în timp real a corecțiilor, acest sistem asigură un control precis și eficient al poziției utilajului. De asemenea, oferă diverse programe de aliniere pentru mașini rotative, o capacitate mare de stocare și interfață USB pentru descărcarea datelor pe PC, împreună cu un program pe PC pentru arhivarea și generarea de rapoarte tehnice. AVV-711 este soluția ideală pentru cerințele industriale complexe de aliniere și măsurare geometrică.


  • Alinierea precisă a arborilor și măsurători geometrice disponibile într-un singur sistem laser
  • Modul Bluetooth pentru comunicare wireless intre senzori și computer
  • Senzori 2D wireless cu acumulatori încorporați
  • Mod de măsurare SWEEP – înregistrează zeci de puncte la o simplă rotire a arborelui între 60° și 360°
  • Gestionare robustă a datelor - puteți opri procedura de măsurare în orice moment fără pierderea datelor măsurate, puteți reveni la operația de aliniere în orice moment
  • Mod de măsurare ExtraRange – extinde domeniul de măsurare a detectorului pentru a face față nealinierilor mari;
  • Inclinometrele electronice încorporate permit măsurarea convenabilă în orice poziție a arborelui
  • Modul Live - Monitorizare în timp real a corecției poziției utilajului pe orizontală și verticală;
  • Diferite programe de aliniere a mașinilor rotative: aliniere orizontală și verticală, corecție picior moale, măsurători geometrice, salvare de rapoarte direct în format pdf etc.
  • Unitate flash de mare capacitate pentru stocare de măsurători și rapoarte, interfață USB pentru descărcarea datelor pe PC
  • Program pe PC Conspect pentru arhivarea măsurătorilor și generarea de rapoarte tehnice





Specificatiii tehnice:
Computer portabil cu acumulatori
Procesor Procesor ARM la 533 MHz
Memorie Memorie 4 GB, 128 MB RAM, 128 MB Flash intern,
Afişaj Afișaj grafic color TFT iluminat din spate, protecție la lumina solară, cu acoperire AR
Rezoluţie QVGA, 320 x 240 pixeli; Dimensiuni: diagonala de 3,5 inci
Tastatura Tastatură alfanumerică cu instrucțiuni clare de aliniere în trei pași: Dimensiuni, Măsurare și Rezultate. Cursor de navigare prin taste.
Indicatoare LED Indicator pictogramă pe ecran pentru starea laserului și starea alinierii
2 LED-uri (roșu + verde) pentru comunicarea wireless și starea bateriei
Alimentare electrică Timp de funcționare: până la 10 ore (acumulatori LiPo)
Interfață externă 1 x USB pentru extindere memorie externă până la 32 GB
1 x USB pentru comunicare cu PC-ul
Port serial RS232 pentru conectarea senzorilor S & M
Comunicare wireless integrată până la 100 m
Adaptor de încărcare Încărcător AC / Încărcare directă prin USB
Protectia mediului IP 65 (rezistent la praf și apă), rezistent la șocuri
Precizia sistemului < 1% / ± 0,01 mm
Domeniul de temperatură 0 - 55°C
Umiditate < 90%
Dimensiuni 215 × 102 × 38 mm
Greutate 365 grame
Garanție 2 ani garanție standard + 2 ani suplimentari la înregistrare
Conformitatea CE Certificat CE pentru dispozitivele electrice (2004/108 EWG)
Senzori de măsurare M & S
Detector Receptor cu 5 axe: 2 planuri (4 axe de deplasare)
Protecție: IP 67 (submersibil, rezistent la praf)
Protecție împotriva luminii ambientale: da
Temperatura de depozitare: -20°C până la 80°C
Temperatura de funcționare: 0°C până la 60°C
Zona senzorului: Extensibil dinamic prin ajustare
Rezoluție: 1 μm pentru 2D
Precizie: > 98%
Dimensiuni: 10x10 mm pentru varianta AVV-TSM100
Dimensiuni: 20x20 mm pentru varianta AVV-TSM400
Laser Tip laser: semiconductor GaAlAs
Divergența fasciculului: 0,3 mrad
Protecția mediului: IP 67 (submersibil, rezistent la praf)
Puterea fasciculului: <1 mW
Lungime de undă: 675 nm (roșu, vizibil)
Clasa de siguranță: Clasa 2, FDA 21 CFR 1000 și 1040
Măsuri de siguranță: Nu priviți în fasciculul laser
Alimentarea nu este necesară decât dacă se utilizează modul wireless
Temperatura de depozitare: -20 ° C până la 80 ° C
Temperatura de funcționare: -20 ° C până la 60 ° C
Dimensiuni: aprox. 64 x 58 x 45 mm
Greutate: aprox. 223 g
Modul wireless Conectivitate clasa 1, putere de transmisie BT4 100 mW
Distanța de transmisie: 100 m
Respectă regulile FCC partea 15.247
Indicatoare LED: 2 LED-uri (roșu + verde) pentru comunicare wireless și pentru starea bateriei
Alimentare: Baterii Li-Ion BL-5B
Timp de funcționare: 16 ore de utilizare tipică
Temperatura de funcționare: -10°C până la 50°C
Caracteristici principale
Domeniul de măsurare până la 10 m
Acuratețe, rezoluția afișată < 1% ± 10 μm; 1μm / 10 μm
Diametru arbore 20 până la 500 mm, opțional alte dimensiuni
Sistem de montare Suporți mecanici cu lanțuri, suporți magnetici etc.
Componența sistemului
Computer portabil cu acumulatori 1 buc.
Senzori wireless cu acumulatori 2 buc.
Suporți mecanici cu lanțuri pentru fixarea senzorilor pe arbori, tije 180 mm 2 buc.
Incărcător 220 Vac 1 buc.
Ruletă 1 buc.
Cablu USB pentru descărcarea datelor pe PC 1 buc.
Software ConSpect pentru descărcarea datelor si rapoarte tehnice pe PC 1 buc.
Manual de utilizare 1 buc.
CD cu instrucțiuni de utilizare și video instructiv 1 buc.
Valiză de transport 1 buc.

Alinierea în orizontală - Alinierea mașinilor orizontale cu senzorii în orice poziție cu modulul de măsurare sweep la un unghi de rotație de minim 40°.
  • Alinierea în verticală – Alinierea mașinilor verticale montante în flanșă cu senzorii în orice poziție cu modulul de măsurare autosweep sau static la un unghi de rotație de minim 45°.
  • Filtrarea vibrațiilor – Setarea acestui filtru ajută la controlul asupra măsurării cu cea mai mare stabilitate și rezultate precise de aliniere.
  • Picior moale – Verifica dacă mașina este poziționată corect pe toate picioarele în același plan orizontal.
  • Dilatare termică – Compensează alinierea mașinilor ce funcționează la cald în funcție de dilatările ale acestora
  • Simulator bailagăre – Permite verificarea bailagărelor disponibile pentru reducerea timpului de aliniere
  • Toleranțe selectabile – Toleranță de aliniere poate fi setată în funcție de turația mașinii sau poate fi definită utilizator
  • ExtraRange – Extinde domeniul de măsurare a detectorului pentru a face față nealinierilor mari
  • Picioare fixe – Corecție flexibilă prin schimbarea picioarelor mașinii

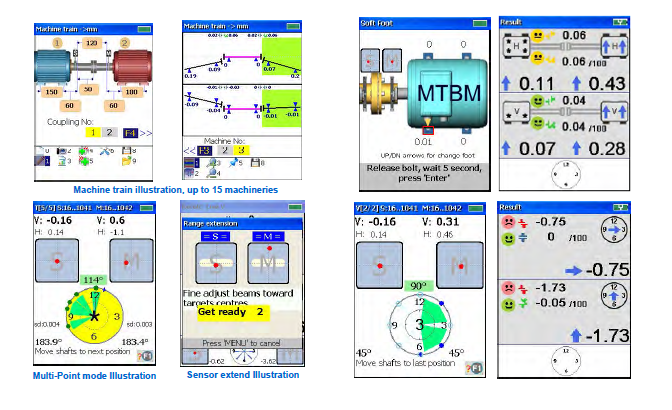

  • Tren de mașini – Alinierea de până la 15 mașini rotative cu selectarea mașinii fixe
  • Raport PDF – Salvare raport aliniere în format pdf direct în aparat
  • Măsurători geometrice – Opțional sunt disponibile măsurători geometrice de înaltă precizie cum ar fi: liniaritate, planeitate, perpendicularitate, aliniere alezaje etc.
  •
