Sistem de Testare a Materialelor cu Tub de Impedanță
![Sistem de Testare a Materialelor cu Tub de Impedanță [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sistem-de-testare-a-materialelor-cu-tub-de-impedanta-834897.png "Sistem de Testare a Materialelor cu Tub de Impedanță [1]")
Echipat cu un microfon de înaltă precizie, un instrument de achiziție de date și software specific, acest sistem se conformează standardelor GB/T18696.2-2002 și ISO10534-2:1998, oferind rezultate precise și reproducibile rapid. Ideal pentru teste în domeniul construcțiilor, auto și industrial, sistemul optimizează eficiența cercetărilor comparative datorită capabilităților sale de măsurare continuă și automatizată.
- Descriere
- Specificații Tehnice
- Caracteristici
- Review-uri (0)
Sistemul de testare a materialului cu tub de impedanță (kundt) Femaris, seria Z, este proiectat pentru a evalua coeficientul de absorbție și izolație sonoră al materialelor sub condiții de incidență verticală. Acesta include un tub de impedanță, un microfon de înaltă precizie (cu potrivire de fază), un instrument de achiziție a datelor, software de testare și cabluri necesare.
Standardele de proiectare ale sistemului Femaris se aliniază la standardul național GB/T18696.2-2002 "Măsurarea coeficientului de absorbție sonoră și impedanței acustice în tuburile de impedanță - Partea 2: Metoda funcției de transfer" și standardul internațional ISO10534-2:1998.
Componenta hardware, tubul de impedanță, este fabricat din aliaj de aluminiu dur de înaltă rezistență, asigurând stabilitatea maximă a diametrului tubului și a cavității. Software-ul de testare calculează automat coeficientul de absorbție sonoră, bazându-se pe valorile de vârf și de vale ale nivelului sonorului măsurat, și poate genera curbele frecvență-coeficient de absorbție. Instrumentul de achiziţie de date permite utilizatorului să seteze liber frecvența și amplitudinea semnalului emis, într-un interval specificat.Acest sistem este frecvent utilizat pentru testarea coeficientului de absorbție sonoră al diverselor materiale, incluzând materiale de construcție pentru absorbția sunetului, materiale interioare auto, materiale industriale pentru absorbția sunetului și altele. Comparativ cu metoda raportului de unda staționară utilizată în tuburile de undă staționară, acest sistem oferă avantajele unui timp de testare scurt, un spectru continuu și o bună repetabilitate. Este particular de valoros în cercetarea de materiale, îmbunătățind semnificativ eficiența experimentelor comparative.

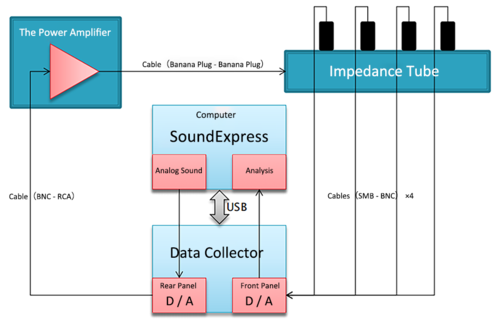

Diagrama cu Schema Circuitului

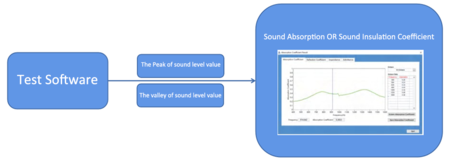

Schema programului de testare

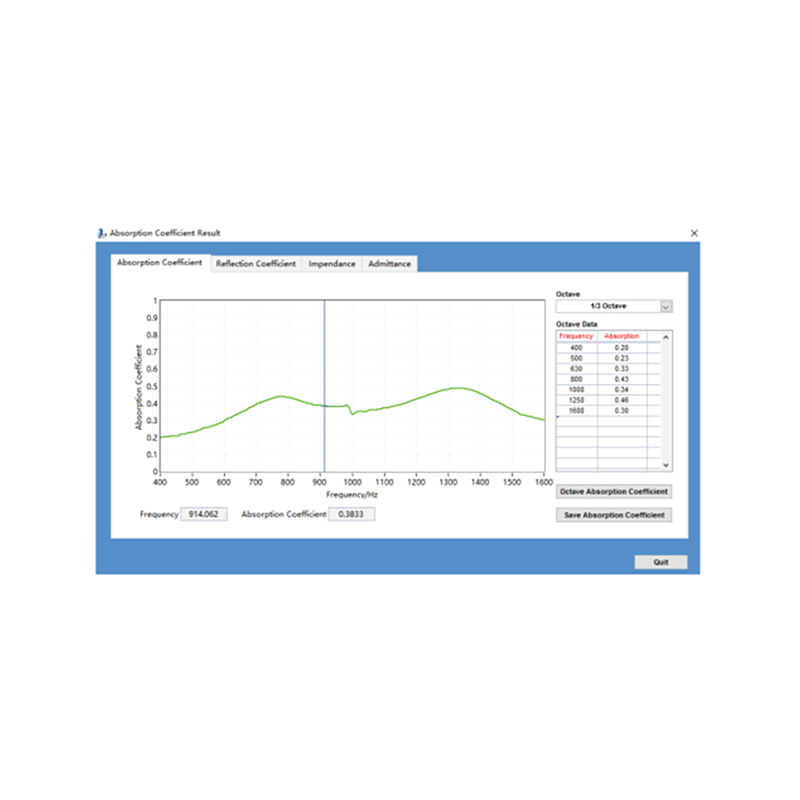

Interfata programului - Coeficientul de absorbtie

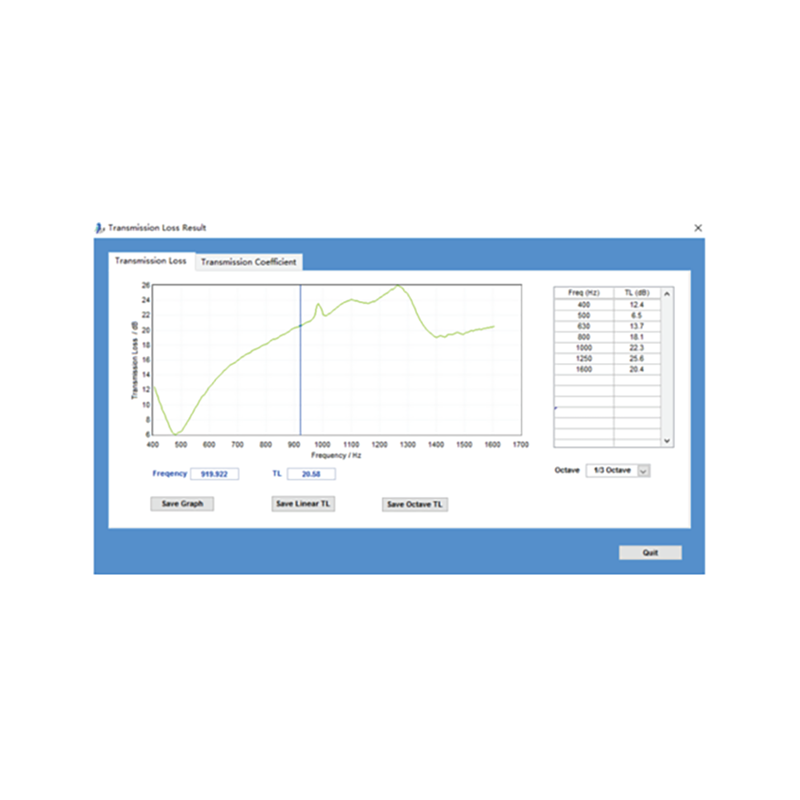

Interfata programului - Cantitatea de izolare fonica
| Denumire | Model | Diametru țeavă | Interval de măsurare | Nr. de microfoane |
| Tub de absorbție a sunetului de joasă frecvență | ZL100 | 100mm | 63Hz-1800Hz | 2 bucăți |
| Tub de izolare fonică de joasă frecvență | 100mm | 63Hz-1800Hz | 4 bucăți | |
| Tub de absorbție a sunetului de înaltă frecvență | ZH30 | 30mm | 1600Hz-6300Hz | 2 bucăți |
| Tub de izolare fonică de înaltă frecvență | 30mm | 1600Hz-6300Hz | 4 bucăți |
- Acest sistem poate testa simultan coeficientul de absorbție sonoră și izolarea fonică pentru întreaga bandă de frecvențe.
- Acest sistem utilizează difuzoare de înaltă calitate pentru a produce semnale sonore stabile și continue.
- Acest sistem poate genera direct spectre de coeficient de absorbție sonoră sau izolare fonică, liniare și pe octave de 1/3.
- Acest sistem folosește microfoane de înaltă calitate, de 1/4 inch, cu potrivire de fază ridicată, și poate calibra automat microfonul.
