Sistem laser de aliniere axe - qb 701
![qb 701 [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/qb-701-335316.png "qb 701 [1]")
QB701 este un sistem de aliniere a arborelui cu laser, disponibil în două variante: qb-701S și qb-701M. Modelul qb-701S oferă funcționalități de bază, cum ar fi centrarea pe axa orizontală și detectarea piciorului moale, cu o distanță de centrare de 3 metri.
Cod Produs:
C282
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Video (1)
- Caracteristici
- Specificații Tehnice
- Review-uri (0)

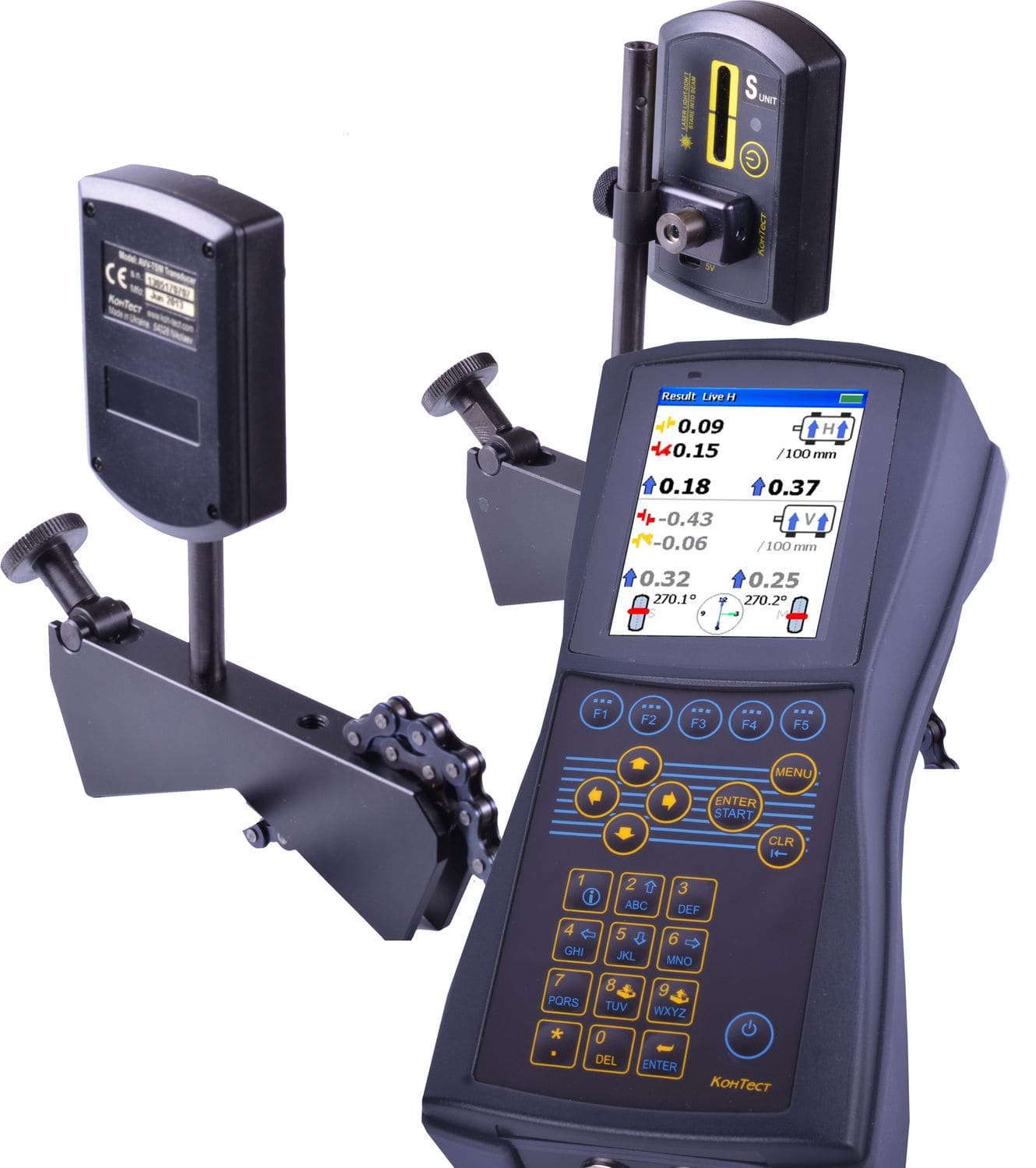

Descarca brosura aiciSistemul de aliniere laser qb 701 este un dispozitiv ușor de utilizat destinat pentru servicii industriale de alinieri laser a arborilor și cuplajelor mecanice.
Orice operator poate utiliza acest sistem de aliniere, deoarece unitatea cu ecran color ghidează utilizatorul, intuitiv, prin procedura de aliniere. Alinierea necorespunzătoare poate avea un efect devastator asupra utilajelor, având ca rezultat perioade de indisponibilitate neplanificate, necesitatea înlocuirii rulmenților, durata de viață scurtată a mașinii etc.
Deși această problemă este ușor de corectat cu un sistem de aliniere laser. Sistemul qb701 - un sistem de aliniere a arborelui laser de nivel entry level care oferă toate funcționalitățile esențiale pentru realizarea unei alinieri de calitate.
Orice operator poate utiliza acest sistem de aliniere, deoarece unitatea cu ecran color ghidează utilizatorul, intuitiv, prin procedura de aliniere. Alinierea necorespunzătoare poate avea un efect devastator asupra utilajelor, având ca rezultat perioade de indisponibilitate neplanificate, necesitatea înlocuirii rulmenților, durata de viață scurtată a mașinii etc.
Deși această problemă este ușor de corectat cu un sistem de aliniere laser. Sistemul qb701 - un sistem de aliniere a arborelui laser de nivel entry level care oferă toate funcționalitățile esențiale pentru realizarea unei alinieri de calitate.
- Alinierea ușoară și precisă a arborilor
- Modul Bluetooth pentru comunicare wireless intre senzori și computer
- Senzori wireless cu acumulatori încorporați
- Mod de măsurare SWEEP – înregistrează zeci de puncte la o simplă rotire a arborelui
- Detectoare CCD de dimensiuni mari de 30 mm
- Distanța de măsurare până la 10 m
- Senzori laser wireless de greutate mică 115 g Inclinometrele electronice încorporate permit măsurarea convenabilă în orice poziție a arborelui Modul Live -
- Monitorizare în timp real a corecției poziției utilajului pe orizontală și verticală;
- Diferite programe de aliniere a mașinilor rotative: aliniere orizontală și verticală, corecție picior moale, salvare de rapoarte direct în format pdf etc.
- Unitate flash de mare capacitate pentru stocare de măsurători și rapoarte, interfață USB pentru descărcarea datelor pe PC Program pe PC Conspect pentru arhivarea măsurătorilor și generarea de rapoarte tehnice
| Caracteristici principale | ||
| Domeniul de măsurare | până la 10 m | |
| Acuratețe, rezoluția afișată | < 1% ± 10 μm; 1μm / 10 μm | |
| Diametru arbore | 20 până la 500 mm, opțional alte dimensiuni | |
| Sistem de montare | Suporți mecanici cu lanțuri, suporți magnetici etc. | |

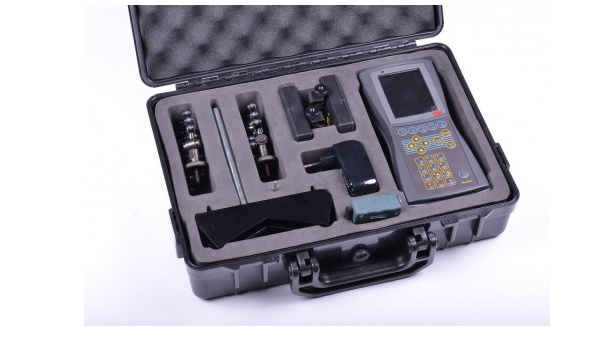

| Componența sistemului | ||
| Computer portabil cu acumulatori | 1 buc. | |
| Senzori wireless cu acumulatori, domeniul de măsurare 30 mm | 2 buc. | |
| Suporți mecanici cu lanțuri pentru fixarea senzorilor pe arbori, tije 180 mm | 2 buc. | |
| Încărcător 220 Vac | 1 buc. | |
| Ruletă | 1 buc. | |
| Cablu USB pentru descărcarea datelor pe PC | 1 buc. | |
| Software ConSpect pentru descărcarea datelor si rapoarte tehnice pe PC | 1 buc. | |
| Manual de utilizare | 1 buc. | |
| CD cu instrucțiuni de utilizare și video instructiv | 1 buc. | |
| Valiză de transport | 1 buc. | |
| Computer portabil cu acumulatori | |
| Procesor | Procesor ARM la 533 MHz |
| Memorie | Memorie 4 GB, 128 MB RAM, 128 MB Flash intern, |
| Afişaj | Afișaj grafic color TFT iluminat din spate, protecție la lumina solară, cu acoperire AR |
| Rezoluţie | QVGA, 320 x 240 pixeli; Dimensiuni: diagonala de 3,5 inci |
| Tastatura | Tastatură alfanumerică cu instrucțiuni clare de aliniere în trei pași: Dimensiuni, Măsurare și Rezultate. Cursor de navigare prin taste. |
| Indicatoare LED | Indicator pictogramă pe ecran pentru starea laserului și starea alinierii 2 LED-uri (roșu + verde) pentru comunicarea wireless și starea bateriei |
| Alimentare electrică | Timp de funcționare: până la 10 ore (acumulatori LiPo) |
| Interfață externă | 1 x USB pentru extindere memorie externă până la 32 GB 1 x USB pentru comunicare cu PC-ul Port serial RS232 pentru conectarea senzorilor S & M |
| Comunicare wireless integrată | până la 100 m |
| Adaptor de încărcare | Încărcător AC / Încărcare directă prin USB |
| Protectia mediului | IP 65 (rezistent la praf și apă), rezistent la șocuri |
| Precizia sistemului | < 1% / ± 0,01 mm |
| Domeniul de temperatură | 0 - 55°C |
| Umiditate | < 90% |
| Dimensiunile valizei de transport | 390 × 310 × 192 mm |
| Greutatea totală (inclusiv valiza) | 3,5 kg |
| Garanție | 2 ani garanție standard + 2 ani suplimentari la înregistrare |
| Conformitatea CE | Certificat CE pentru dispozitivele electrice (2004/108 EWG) |
| Senzori de măsurare | |
| Material carcasă | Plastic ABS |
| Tipul de laser | Laser cu diodă |
| Lungimea undei laser | 650 - 675 nm |
| Clasa de siguranță a laserului | 2 |
| Puterea maximă a laserului | 1 mW |
| Distanța dintre unitățile de măsurare | Până la 10 m (33 ft) |
| Tipul detectoarelor | CCD cu o singură axă, 30 mm (1,2 in) |
| Cablu | Comunicare wireless integrată Clasa 1 (până la 100m) |
| Dimensiuni | 87 × 79 × 39 mm (3,4 × 3,1 × 1,5 in) |
| Greutate | 115 grame |
| Descărcare PC | Conectați-vă la computer prin mufa USB |
| Memorie | 4 GB, mii de alinieri |
| Verificare picior moale | da |
| Verificarea toleranței de aliniere | da |
| Toleranțe editabile de utilizator | da |
| Diametrul arborelui | 20 - 1000 mm, opțional alte dimensiuni |
| Baterie | până la 12 ore de utilizare continuă (acumulatori LiPo) |
| Senzori | CCD cu o singură axă, 30 mm; inclinometru electronic de precizie ±0,1° |
| Comunicare cu computerul | Comunicare wireless integrată până la 100 m |
