Laser L-743
![Laser L-743 [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/laser-l-743-511770.png "Laser L-743 [1]")

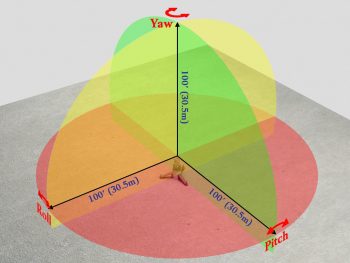

L-743 Ultra-Precision Triple Scan® Laser de la Hamar Laser este un sistem de aliniere ce utilizează trei planuri laser rotative pentru măsurători precise ale planeității, perpendicularității și rectitudinii suprafețelor. Este ideal pentru centrele de prelucrare CNC și alte echipamente industriale, asigurând o configurare rapidă și eficientă, reducând timpul pentru ajustări și verificări, și oferind rezultate fiabile și consistente.
Cod Produs:
C735
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Specificații Tehnice
- Funcții
- Review-uri (0)
Descarcă broșura aici.L-743 Ultra-Precision Triple Scan® Laser este un sistem de aliniere conceput pentru a oferi măsurători extrem de precise ale planeității, perpendicularității și rectitudinii suprafețelor. Utilizând trei planuri laser rotative, sistemul permite identificarea rapidă și corectarea erorilor geometrice în centrele de prelucrare CNC și alte echipamente industriale.
Această tehnologie facilitează procesele de aliniere și ajustare într-un timp semnificativ redus, comparativ cu metodele tradiționale. L-743 este apreciat pentru ușurința în utilizare și versatilitatea sa, fiind potrivit pentru o gamă variată de aplicații industriale, inclusiv fabricarea și întreținerea mașinilor. În plus, sistemul este cunoscut pentru durabilitatea și fiabilitatea sa, oferind rezultate precise și consecvente în condiții de lucru variate.
Acest echipament reprezintă o soluție eficientă pentru îmbunătățirea productivității și a calității lucrărilor de prelucrare, reducând semnificativ timpul necesar pentru ajustări și verificări. Utilizatorii beneficiază de o configurare simplă și rapidă, precum și de un software intuitiv care facilitează analiza și interpretarea datelor colectate.
L-743 Ultra-Precision Triple Scan® Laser este un instrument esențial pentru companiile care doresc să mențină standarde înalte de precizie și eficiență în procesele lor de producție și întreținere.
Această tehnologie facilitează procesele de aliniere și ajustare într-un timp semnificativ redus, comparativ cu metodele tradiționale. L-743 este apreciat pentru ușurința în utilizare și versatilitatea sa, fiind potrivit pentru o gamă variată de aplicații industriale, inclusiv fabricarea și întreținerea mașinilor. În plus, sistemul este cunoscut pentru durabilitatea și fiabilitatea sa, oferind rezultate precise și consecvente în condiții de lucru variate.
Acest echipament reprezintă o soluție eficientă pentru îmbunătățirea productivității și a calității lucrărilor de prelucrare, reducând semnificativ timpul necesar pentru ajustări și verificări. Utilizatorii beneficiază de o configurare simplă și rapidă, precum și de un software intuitiv care facilitează analiza și interpretarea datelor colectate.
L-743 Ultra-Precision Triple Scan® Laser este un instrument esențial pentru companiile care doresc să mențină standarde înalte de precizie și eficiență în procesele lor de producție și întreținere.
| Specificații tehnice laser L-743 | |
| Tip laser | Diodă vizibilă clasa II, lungime de undă 635 nM (Clasa I în modul de scanare) Diametrul fasciculului de 0,160 in. (4,06 mm). |
| Puterea fasciculului | <0,9 mW pentru fiecare fascicul |
| Planeitatea Laserului | Balanță 180/360°: 0,5 arc sec (0,00003 in/ft sau 0,0025 mm/m), plus eroare de translație de ±,00015 in. (0,0038 mm) Balanță 90°: 0,25 arc sec (0,000015 in/ft sau 0,0013 mm/m) plus eroarea de translație de ±,00008 in (0,0019 mm). |
| Rectangularitate Plan | Plan de sus la stânga și de sus la spate: 1 arc sec (0,00006 in/ft sau 0,005 mm/m); Planul de la stânga la spate: 3 secunde arc (0,00018 in/ft sau 0,015 mm/m); |
| Domeniu de operare | 30,5 m (100 feet) în rază |
| Moduri de operare | 3 fascicule sau 1, 2 sau 3 avioane laser care se rotesc continuu în orice combinație, comutate individual |
| Temperatura de Operare | 35° F până la 95° F (2° C până la 35° C) |
| Alimentare | Baterie reîncărcabilă cu polimer de litiu cu până la 16 ore de viață a bateriei pentru toate cele 3 avioane Adaptor AC 115-240V |
| Ajustare Brută | ± 3 grade (±.62 in/ft sau 51,6 mm/m) |
| Ajustare Fină | ± 0,3 grade (±.062 in/ft sau 0,51 mm/m). Numai L-743. |
| Rezoluție ajustare fină | 0,010 in. la 100 de picioare (0,25 mm la 30,5 metri) |
| Rezoluție ajustare brută | 0,001 in. la 100 de picioare (0,025 mm în 30,5 m). Numai L-743. |
| Greutate | Laser: 5,0 lbs. (2,3 kg) Bază: 4,8 lbs. (2,2 kg) |
| Material | Laser: Aluminiu și oțel inoxidabil Baza: Aluminiu |
| Ținte wireless A-1519/A-1520 | |
| Rezoluție | A-1519-2.4XBE: .00002 in. (0.0005 mm) A-1520-2.4XBE: .00001 in. (0.00025 mm) |
| Acuratețe Liniarizată | A-1519-2.4XBE: ±.00015 in. (±0.0038 mm) pe ±.55 in. (±14 mm) de PSD A-1520-2.4XBE: ±.00006 in. (±0.0015 mm) pe ±1 in. (±2.5 mm) de PSD |
| Dimensiune Detector/Tip | A-1519-2.4XBE: PSD 2-Axe 1.3x.51 in. (33x13 mm) A-1520-2.4XBE: PSD 2-Axe .39x.39 in. (10x10 mm) |
| Domeniu de Operare | 100 picioare (30.5 m) de la laser la țintă |
| Interval de Acceptare a Unghiului | ±10 grade de la direcția directă a laserului |
| Durata de Viață a Bateriei | 11.5 ore de funcționare continuă |
| Temperatură de Operare | 35°F la 140°F (2°C la 60°C) |
| Alimentare | 7.5-12vDC, 500mA |
| Dimensiune | 2.00 x 4.1 x 1.75 in. (50.8 x 78.5 x 105.2 mm) |
| Greutate | 13.5 oz. (0.38 kg) |
| Wireless Range | 133 picioare (40 m) |
| Dimensiune Bază Magnetică | 2.00 x 3.09 x 4.14 in. (50.8 x 78.8 x 105.2 mm) |
| Greutate Bază Magnetică | 2.78 lb. (1.26 kg) |
| Frecvență Radio | 2.4 GHz, DSSS (Spectru de Difuzie Directă) |
| Certificare | Certificări Agenție pentru seria XBee® 802.15.4 FCC (Statele Unite) - Certificare XBEE Contine FCC ID: OUR-XBEE IC (Canada) - Certificare Industrie Canada Contine Modul XBee 802.15.4 A-16-4214A-XBEE Conformitate cu ETSI (Europa), C-TICK (Australia) și Telec (Japonia) |
- Măsurători de mare precizie: Laserul oferă plane laser ultra-precise, plate până la .00003 in/ft (0.0025 mm/m) în 180º și .000015 in/ft (0.001 mm/m) în 90º.
- Versatilitate: Ideal pentru centre de prelucrare CNC, asamblare aeronautică, linii de transfer auto, mașini de tăiat cu laser și apă, și multe altele.
- Actualizare rapidă a datelor: Datele sunt actualizate în timp real, permițând alinierea CNC-urilor cu până la 70% mai rapid decât metodele tradiționale.

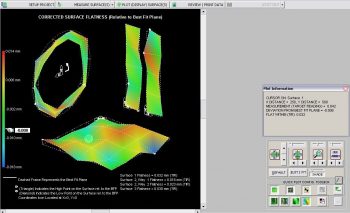

- Software inteligent: Software-ul de aliniere bazat pe Windows și interfețele wireless avansate fac colectarea și analizarea datelor rapidă și ușoară.
- Capabilități extinse: Măsoară planeitatea, perpendicularitatea și dreptatea suprafețelor, și rezolvă probleme complexe de aliniere într-un timp mult mai scurt.
