Laser de precizie triplu L-733
![Laser de precizie triplu L-733 [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/laser-de-precizie-triplu-l-733-550117.png "Laser de precizie triplu L-733 [1]")
L-733 Precision Triple Scan Laser este un sistem de aliniere versatil, utilizat pentru verificarea și corectarea geometriei echipamentelor industriale. Folosind trei planuri laser rotative, sistemul permite identificarea și remedierea rapidă a problemelor de aliniere, oferind actualizări în timp real. Este ideal pentru aplicații precum asamblarea aeronavelor și alinierea mașinilor de tăiat cu laser și jet de apă, contribuind la reducerea timpului de nefuncționare și creșterea eficienței operaționale.
Cod Produs:
C732
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Specificații Tehnice
- Funcții
- Review-uri (0)
Descarcă broșura aici.Sistemul de aliniere cu laser L-733 Precision Triple Scan® este un sistem proiectat pentru a simplifica și accelera procesul de aliniere într-o varietate de aplicații industriale. Acest sistem oferă o precizie ridicată și un nivel de flexibilitate care îl face potrivit pentru utilizare într-o gamă largă de medii de lucru.
L-733 poate măsura și corecta rapid geometria mașinii, asigurând alinierea precisă a diferitelor componente. Indiferent dacă este utilizat pentru alinierea mașinilor de tăiat cu laser sau jet de apă, pentru alinierea rolelor în fabrici de oțel sau textile sau pentru asamblarea și calibrarea mașinilor-unelte, acest sistem se evidențiază prin eficiența și ușurința sa în utilizare.
Beneficiind de un design compact și interfețe intuitive, L-733 este ușor de utilizat și poate fi configurat rapid pentru a începe lucrul. Software-ul puternic de aliniere bazat pe Windows permite colectarea și analizarea rapidă a datelor, facilitând procesul de diagnosticare și corectare a problemelor de aliniere.
Sistemul de aliniere cu laser L-733 Precision Triple Scan® este alegerea ideală pentru orice mediu de lucru care necesită aliniere precisă și eficientă, oferind o soluție completă și fiabilă pentru necesitățile dvs. de aliniere.
L-733 poate măsura și corecta rapid geometria mașinii, asigurând alinierea precisă a diferitelor componente. Indiferent dacă este utilizat pentru alinierea mașinilor de tăiat cu laser sau jet de apă, pentru alinierea rolelor în fabrici de oțel sau textile sau pentru asamblarea și calibrarea mașinilor-unelte, acest sistem se evidențiază prin eficiența și ușurința sa în utilizare.
Beneficiind de un design compact și interfețe intuitive, L-733 este ușor de utilizat și poate fi configurat rapid pentru a începe lucrul. Software-ul puternic de aliniere bazat pe Windows permite colectarea și analizarea rapidă a datelor, facilitând procesul de diagnosticare și corectare a problemelor de aliniere.
Sistemul de aliniere cu laser L-733 Precision Triple Scan® este alegerea ideală pentru orice mediu de lucru care necesită aliniere precisă și eficientă, oferind o soluție completă și fiabilă pentru necesitățile dvs. de aliniere.
| Specificații tehnice L-733 | |
| Tip Laser | Diodă vizibilă clasa II, lungime de undă 635 nm (clasa 1 în Modul de Scanare) Diametru fascicul: 4.06 mm (0.160”) |
| Puterea Fasciculului | <0.9 mW per fascicul |
| Planeitatea Laserului | L-733: - Măturare 180°/360°: 2.0 arc sec (0.00012 in/ft or 0.01 mm/m), plus eroare translațională de ±0.0003 in. (0.008 mm) - Măturare 90°: 1 arc sec (0.00006 in/ft or 0.005 mm/m), plus eroare translațională de ±0.00015 in. (0.004 mm |
| Rectangularitate Plan | L-733: - Top-to-Left & Top-to-B plan: 2 arc sec (0.00012 in/ft or 0.01 mm/m) - Left-to-Back plan: 3 arc sec (0.00018 in/ft or 0.015 mm/m |
| Domeniu de Operare | 30.5 m (100 feet) în rază |
| Moduri de Operare | 3 fascicule sau 1, 2 sau 3 lasere care mătură continuu planurile în orice combinație, schimbate individual |
| Temperatura de Operare | 2° C to 35° C (35° F to 95° F) |
| Alimentare | Pachet de baterii reîncărcabil de polimer litiu cu durata de viață de până la 16 ore pentru toate cele 3 planuri Adaptor AC 115-240V |
| Ajustare Brută | ± 3 grade (±0.62 in/ft sau 51.6 mm/m) |
| Ajustare Fină | ± 0.3 grade (±0.62 in/ft sau 51.6 mm/m) - doar L-743 |
| Rezoluție Ajustare Fină | 0.25 mm per 30.5 m (0.010 in. per 100 feet) |
| Rezoluție Ajustare Brută | 0.025 mm in 30.5 m (0.001 in. per 100 feet) - doar L-743 |
| Greutate | Laser: 2.3 kg (5.0 lbs.) Bază: 2.2 kg (4.8 lbs.) |
| Material | Laser: Aluminiu și oțel inoxidabil Bază: Aluminiu |
| Ținte wireless A-1519/A-1520 | |
| Rezoluție | A-1519-2-AXBE: 0.0005 mm (0.00002 in) A-1520-2-AXBE: 0.00025 mm (0.00001 in) |
| Acuratețe Liniarizată | A-1519-2-AXBE: ±0.0038 mm (±0.00015 in) peste ± 14 mm al PSD A-1520-2-AXBE: ±0.0015 mm (±0.00006 in) peste ± 1 in. (2.5 mm) al PSD |
| Dimensiune/Tip Detector | A-1519-2-AXBE: 2-Axe PSD 1.3” x .51 in. (33x13 mm) A-1520-2-AXBE: 2-Axe PSD 1.39” x .39 in. (10x10 mm) |
| Domeniu de Operare | 30.5 m (100 feet) de la laser la țintă |
| Interval de Acceptare a Unghiului Țintei | ± 10° |
| Auto On/Off | Țintele se aprind automat când laserul începe să mătură pe țintă și se opresc când laserul încetează să mătură |
| Durata de Viață a Bateriei | 11.5 ore de funcționare continuă |
| Temperatura de Operare | 2° C - 60° C (35° F - 140° F) |
| Alimentare | 7.5-12vDC, 500mA |
| Dimensiune | 50.8 mm x 104.4 mm x 44.5 mm (2.00” W x 4.11” H x 1.75” D) |
| Greutate | 383 grame (13.5 oz) |
| Wireless Range | 40 m (133 feet) |
| Dimensiunea Bazei Magnetice | 50.8 mm x 78.5 mm x 105.2 mm (2.00” W x 3.09” H x 4.14” D) |
| Greutatea Bazei Magnetice | 1.26 Kg (2.78 lb) |
| Frecvență Radio | 2.4 GHz, DSSS (Direct Sequence Spread Spectrum) |
| Certificare | Certificări ale agențiilor pentru XE și XBE: • FCC (Statele Unite ale Americii) Certificare: Conține FCC ID: OUR-XBEE • Certificare IC (Canada): Conține IC ID: 4214A-XBEE • Conformitate cu standardele CE (Europa), C-TICK (Australia) și TELEC (Japonia) |
- Alinierea geometriei mașinii: L-733 este ideal pentru alinierea rapidă și precisă a geometriilor mașinilor, inclusiv pentru alinierea axelor, a șinelor de ghidare și a planurilor.
- Măsurarea și corectarea planeității: Sistemul poate măsura și corecta planeitatea suprafețelor, asigurând o performanță optimă a mașinilor și echipamentelor.

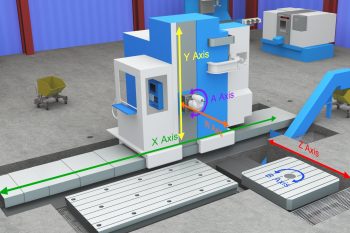

- Alinierea și verificarea mașinilor-unelte: L-733 este utilizat pentru alinierea și verificarea precisă a mașinilor-unelte, inclusiv a centrelor de prelucrare și a strungurilor, pentru a asigura toleranțe stricte și precizie ridicată.
- Compatibilitate cu diverse aplicații industriale: Sistemul este compatibil cu o gamă largă de aplicații industriale, oferind flexibilitate și versatilitate în utilizare.
- Tehnologie avansată de scanare triplă: Utilizarea tehnologiei de scanare triplă permite măsurători rapide și precise pe trei axe simultan, reducând semnificativ timpul necesar pentru aliniere și calibrare.
- Software intuitiv și ușor de utilizat: Sistemul vine cu un software intuitiv care facilitează procesul de aliniere și calibrare, oferind utilizatorilor instrucțiuni clare și grafice detaliate.
- Durabilitate și fiabilitate: Construit din materiale de înaltă calitate, L-733 oferă durabilitate și fiabilitate în condiții de utilizare intensă și în medii industriale dificile.
