EDM Modal este un software avansat pentru Testarea și Analiza Modală, oferind unelte intuitive pentru gestionarea testelor complexe și achiziția precisă a datelor. Suportă metode diverse de testare, inclusiv testarea cu ciocan de impact și shakers modali. Instrumentul de animație 3D vizualizează formele modale și deformările operaționale. Ideal pentru analiza modală experimentală, EDM Modal asigură rapoarte detaliate și precise.
Cod Produs:
1-64
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Caracteristici
- Specificații Tehnice
- Funcții
- Review-uri (0)
Engineering Data Management (EDM) este un software pentru PC conceput pentru gestionarea și procesarea în timp real a datelor, comunicând eficient cu toate platformele hardware Crystal Instruments.
EDM Modal este un pachet complet pentru testarea și analiza modală experimentală (EMA), oferind instrumente intuitive și puternice pentru gestionarea testelor complexe cu sute de puncte de măsurare și multiple excitații.
Acesta asigură achiziționarea precisă a datelor de testare și gestionează corect Gradele de Libertate (DOF) ale structurii testate printr-un Editor de Geometrie.
Metodele de achiziție a semnalelor FRF includ testarea prin impact cu ciocanul și testarea cu shaker modal, iar analiza modală operațională este folosită când excitația este dificil de măsurat. EDM Modal utilizează metode avansate pentru identificarea parametrilor modali și calcularea formelor modale, cum ar fi LSCE și PFD.
Instrumentul de animație vizualizează formele modale și deformările operaționale într-un afișaj 3D, ajutând utilizatorii să înțeleagă datele complexe. Suportă multiple aplicații, inclusiv testarea modală cu ciocan de impact, testarea cu shakers, analiză modală poli-referință și raportare în Microsoft Word.
EDM Modal este un pachet complet pentru testarea și analiza modală experimentală (EMA), oferind instrumente intuitive și puternice pentru gestionarea testelor complexe cu sute de puncte de măsurare și multiple excitații.
Acesta asigură achiziționarea precisă a datelor de testare și gestionează corect Gradele de Libertate (DOF) ale structurii testate printr-un Editor de Geometrie.
Metodele de achiziție a semnalelor FRF includ testarea prin impact cu ciocanul și testarea cu shaker modal, iar analiza modală operațională este folosită când excitația este dificil de măsurat. EDM Modal utilizează metode avansate pentru identificarea parametrilor modali și calcularea formelor modale, cum ar fi LSCE și PFD.
Instrumentul de animație vizualizează formele modale și deformările operaționale într-un afișaj 3D, ajutând utilizatorii să înțeleagă datele complexe. Suportă multiple aplicații, inclusiv testarea modală cu ciocan de impact, testarea cu shakers, analiză modală poli-referință și raportare în Microsoft Word.
- Platformă software pentru PC: Gestionare și procesare în timp real a datelor.
- Comunicare eficientă: Integrare cu toate platformele hardware Crystal Instruments.
- Testare și analiză modală completă: Suport pentru Testarea Modală Experimentală (EMA).
- Interfață intuitivă: Permite gestionarea testelor complexe și simple cu ușurință.
- Editor de Geometrie: Gestionare a modelelor de structuri și suport pentru toate tipurile de sisteme de coordonate.
- Metode de achiziție a semnalelor FRF: Testare prin impact cu ciocanul, testare cu shaker modal, testare modală operațională.
- Identificarea parametrilor modali: Utilizare a metodelor LSCE și PFD pentru identificarea polilor și calcularea formelor modale.
- Instrument de animație 3D: Vizualizare a formelor modale și deformărilor operaționale.
- Compatibilitate: Suport pentru sisteme Spider cu până la 512 canale de intrare.
- Rapoarte detaliate: Creare de rapoarte în Microsoft Word.
| Funcţie | Analiza modală standard | Analiza modală avansată | Analiza modală premium |
| Selectarea modală a datelor | √ | √ | √ |

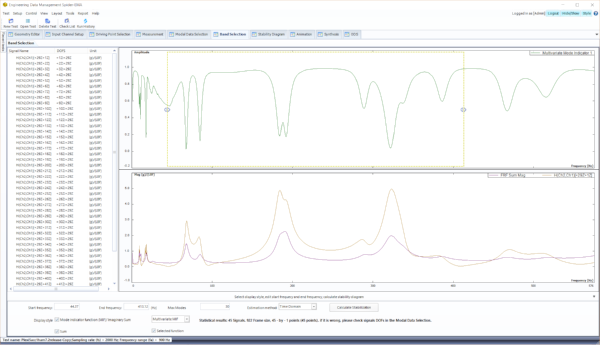

| Selectare benzi, funcții MIF | √ | √ | √ |

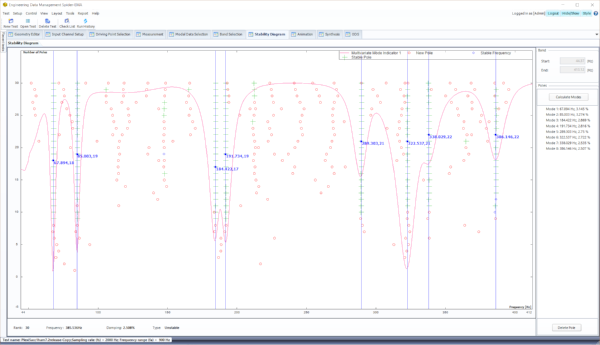

| Diagrama de stabilitate | √ | √ | √ |
| Animație, MAC, Sinteză FRF | √ | √ | √ |
| LSCE (domeniu temporal de referință unic) | √ | √ | √ |
| PTD (domeniu temporal de polireferință) | √ | √ | |
| Poly-X (domeniul de frecvență de poli-referință) | √ |
Metode de testare suportate:
- Testare modală cu ciocan de impact.
- Testare modală cu unul sau mai multe shakers.
- Testare modală sinusoidală Single Input Multiple Output.
- Testare modală sinusoidală în trepte Single Input Multiple Output.
- Testare modală în trepte Multiple Input Multiple Output.
- Testare și analiză modală operațională.
- Analiză modală cu referință unică.
- Analiză modală poli-referință.
- Analiză modală Poly-X (p-LSCF).
- Revizuirea datelor de măsurare.
