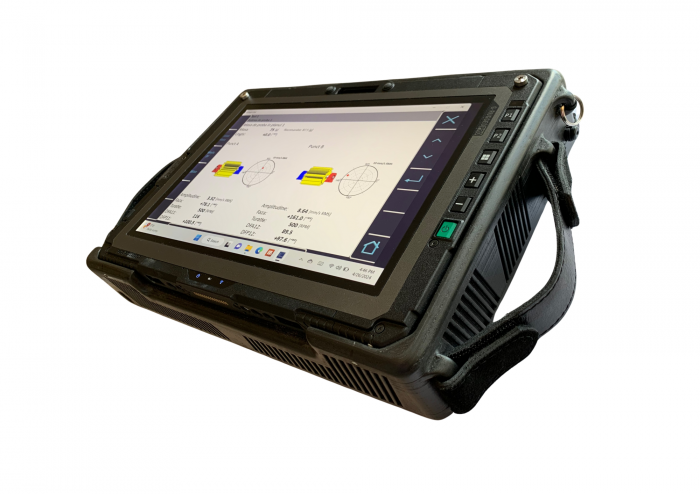

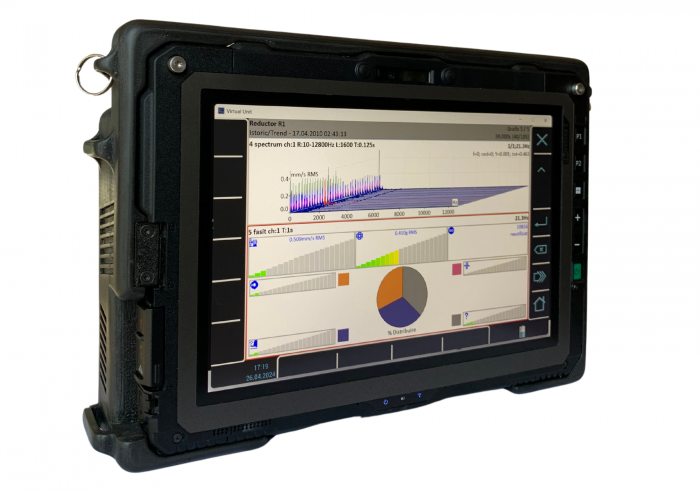

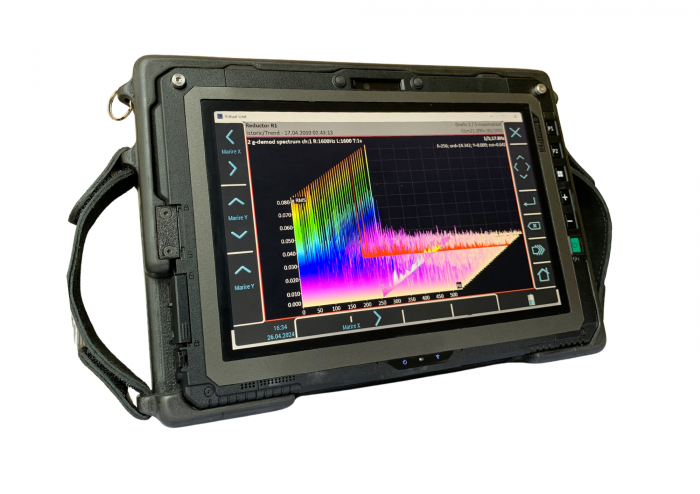

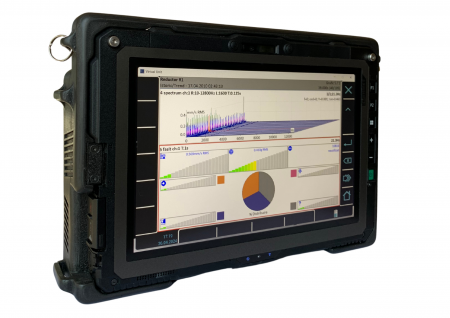

Analizor Vibrații SAB PRO
![Analizor Vibrații SAB PRO [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sab-pro-565068.png "Analizor Vibrații SAB PRO [1]")
![Analizor Vibrații SAB PRO [2]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sab-pro-875383.png "Analizor Vibrații SAB PRO [2]")
![Analizor Vibrații SAB PRO [0]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/medium/sab-pro-565068.png "Analizor Vibrații SAB PRO [0]")
![Analizor Vibrații SAB PRO [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/medium/sab-pro-875383.png "Analizor Vibrații SAB PRO [1]")
Analizor de vibrații și colector de date SAB PRO este un dispozitiv de diagnosticare avansat în domeniul mentenanței predictive și a monitorizării stării echipamentelor mecanice. Instrumentul este proiectat să identifice și să analizeze frecvențele de vibrație produse de mașini la funcționare, detectând potențiale defecțiuni cum ar fi dezechilibrări, aliniamente incorecte, uzura rulmenților sau probleme de angrenare.
Valoroasa lui capacitate de colectare a datelor îl face indispensabil în programele de mentenanță, permițându-le inginerilor să efectueze măsurători precise și să realizeze profiluri de vibrații pentru diverse echipamente.
Valoroasa lui capacitate de colectare a datelor îl face indispensabil în programele de mentenanță, permițându-le inginerilor să efectueze măsurători precise și să realizeze profiluri de vibrații pentru diverse echipamente.
Cod Produs:
C84
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Specificații Tehnice
- Documentație
- Caracteristici
- Review-uri (0)
Desacarca brosura aici
SAB PRO este un sistem avansat de colectare și analiză a vibrațiilor, conceput pentru a oferi soluții precise în diagnosticarea și monitorizarea echipamentelor mecanice. Cu capacitatea sa de a identifica și analiza frecvențele de vibrație generate de mașini în funcțiune, acest sistem este esențial în programele de mentenanță preventivă și predictive.
Prin intermediul modulelor sale specializate, SAB PRO permite inginerilor să efectueze măsurători precise și să realizeze profiluri detaliate ale vibrațiilor pentru diferite echipamente industriale. De la analiza componentelor spectrale la echilibrarea dinamică a rotoarelor și până la diagnosticarea automată a defectelor folosind sistemul expert FASIT, acest sistem oferă o gamă largă de instrumente și funcționalități pentru a asigura funcționarea optimă a echipamentelor.
Cu ajutorul său, utilizatorii pot detecta și remedia potențialele defecțiuni, cum ar fi dezechilibrările, aliniamentele incorecte sau uzura rulmenților, contribuind astfel la creșterea eficienței și fiabilității echipamentelor industriale.
Pe lângă funcționalitățile sale de bază de analiză a vibrațiilor, SAB PRO integrează și module suplimentare precum stetoscopul, analiza semnăturii curentului motor, măsurătorile ultrasonice și analiza în octave, oferind astfel o perspectivă cuprinzătoare asupra stării echipamentelor și a performanței acestora.
În plus, cu posibilitatea de conectare la o tabletă industrială, utilizatorii beneficiază de o interfață intuitivă și ușor de utilizat, facilitând procesul de colectare, analiză și interpretare a datelor. SAB PRO reprezintă astfel o soluție completă și eficientă pentru nevoile de monitorizare și diagnosticare în domeniul mentenanței predictive a echipamentelor mecanice.
1. Specificatii tehnice:
Intrare
Domeniu dinamic: 120 dB
Domeniu frecvență: Domeniu max.: 0,35 Hz – 90 kHz (1 Canal, eșantionare 194 kHz) 0,35 Hz – 25 kHz (4 Canale / 64 kHz)
Mod eșantionare: Simultan pentru toate 4 canalele
Rezolutie FFT: Min. 100 linii, max. 3 276 800 linii
Stocare: 256 GB
Acumulator: Li-Ion / 8 ore de măsurare
Moduri de măsură:
2. Module de măsurare și analiză incluse în aparat:
A. ECHILIBRARE DINAMICĂ ÎN 2 PÂNĂ LA 8 PLANE – Modului vă permite să efectuați echilibrarea statică sau dinamică a rotoarelor in situ sau pe stand. Modulul include mai multe metode de corecție prin adaos sau eliminare de material. Programul de echilibrare include opțiunea de editare – introducerea manuală a datelor amplitudine respectiv fază. Această opțiune permite realizarea de echilibrări statice după procedura unei echilibrări dinamice fără repornirea mașini.
B. ANALIZOR - Modulul include analiză formă de undă și de spectru FFT / spectru de demodulare a semnalului - anvelopă rulment. Sunt disponibile analize simple FFT și semnale de timp de la măsurători avansate cu sonde de proximitate, cum ar fi orbitele). Configurațiile, setările de măsurare sunt în funcție de cerințele aplicației (interval de frecvență, eșantionare, unități măsurătorile predefinite simultan etc.).
C. RUN UP - Modulul este destinat în special pentru determinarea frecventelor de rezonanță la o mașină rotativă la ridicarea sau coborârea turației. Sunt determinate vibrațiile globale sau componentele spectrale în funcție de fază și turație.
D. MĂSURĂTORI ÎN RUTĂ - Modulul de măsurare în rută este utilizat pentru colectarea de date zilnice a mașinilor dvs. din fabrică. Utilizare simplă prin crearea unei structuri arborescente Fabrică – Sectie – Masină – Puncte de măsurare – Tipuri de măsuratori / vibratii globale – spectre FFT – anvelopă rulment – temperatură – curent etc. Ruta se realizează pe PC în software-ul DDS după care se incarcă în aparat. După realizarea măsurătorilor ruta se descarcă din aparat pe PC și se analizează mașina în programul DDS. Baza de date de rulmenți SKF, FAG, KOY, SNR etc. Baza de date include un numar de peste 30.000 de tipuri de rulmenți. – Opțional
E. BUMP TEST - Modulul ce include măsurarea frecvențelor de rezonanță ale diferitelor structuri. Nu sunt necesare setari complexe, puneți doar senzorul triaxial pe structură și loviți-o cu ciocanul de impact.
F. STETOSCOP - Modulul este destinat ascultării zgomotului mașinii / rulmentului în căști. Se montează senzorul pe rulment și se ascultă zgomotul intern al acestuia. A4500 VA5 permite să ascultați semnale pe 4 canale. Canalele pot fi comutate individul între ele. Reglați volumul în funcție de nevoile dvs.
G. LUBRI – Este un modul de întreținere utilizat pentru monitorizarea și controlul procesului de lubrifiere. Lubri măsoară starea reală de lubrifiere a rulmentului și informează operatorul atunci când starea de lubrifiere este optimă.
H. ÎNREGISTRATOR – Modulul "înregistrează" semnalul brut de la senzorii montați pe mașină, ceea ce înseamnă înregistrarea semnalului brut de la aceasta. Acest lucru permite efectuarea unei prelucrări ulterioare a semnalului pe PC. Puteți reda această înregistrare pe PC și puteți aplica orice setare de filtrare pentru aceasta.
I. ULTRASUNETE – Măsurarea sunetului neperceput de urechea umană. Modulul este utilizat pentru detectarea scurgerilor de aer, arc electric sau detectarea timpurie a defectelor rulmenților.
J. SONOMETRU ȘI ANALIZĂ ÎN OCTAVE – Analiza Octave vă permite să măsurați sunetul audibil. Conectați microfonul ICP și măsurați nivelul sonor și spectrul în octave cu rezoluții selectabile de 1/1, 1/3, 1/12, 1/24.
K. ADS – Software-ul este destinat pentru modelarea animată a mașinii și structurii acestuia. Modulul se bazează pe metoda de deformare a structurilor. Aceasta înseamnă că vizualizăm vibrațiile unei anumite mașini prin animație. În timpul animației, mișcarea vibrațiilor este încetinită până la o frecvență foarte scăzută, iar amplitudinea mișcării este mărită, astfel încât să vedem deformarea mașinii. Puteți anima mișcarea mașinii direct pe dispozitivul A4404 SAB - opțional.
L. SISTEMUL EXPERT FASIT – Program de diagnoză automată a defectelor mașinii. Detectează automat principalele defecte ale mașinilor dinamice rotative (dezechilibru, nealiniere, stare rulment, jocuri etc.).
M. MCSA – ANALIZA DEFECTE ELECTRICE – MCSA este o analiza puternica pentru inspectia motoarelor electrice și generatoarelor. Se pot identifica următoarele defecte: bare rotorice rupte, excentricitate rotor, intre-fier variabil si calitatea curentului.
Intrare
- 4 x AC intrări analogice de vibrații, ICP® alimentare on/off
- 4 x DC intrări analogice pentru parametrii de proces
- 1 x TACHO pentru turație / trigger extern
- AC +/- 12 V vârf-vârf
- DC +/- 24V
Domeniu dinamic: 120 dB
Domeniu frecvență: Domeniu max.: 0,35 Hz – 90 kHz (1 Canal, eșantionare 194 kHz) 0,35 Hz – 25 kHz (4 Canale / 64 kHz)
Mod eșantionare: Simultan pentru toate 4 canalele
Rezolutie FFT: Min. 100 linii, max. 3 276 800 linii
Stocare: 256 GB
Acumulator: Li-Ion / 8 ore de măsurare
Moduri de măsură:
- Analizor – măsurători analitice
- Colector date – măsurători în rută
- Echilibrare– echilibrare în 1 sau 2 plane
- Forma de undă – înregistrare semnal pentru post-analiză
- Run Up – Coast Down / Măsurători pentru determinarea frecvențelor de rezonanță la mașinile rotative
- Ultrasunet – măsurători de ultrasunet in domeniu 30 – 50 kHz
- MCSA – Analiza Semnătura Curent Motor
- Stetoscop – ascultați zgomotul rulmentului / mașinii
- FASIT – Program de diagnoză automată a defectelor mașinii.
- Bump test – măsurători a frecventei naturale
- Octave – analiza in octave a zgomotului
- FFT în timp real
- DEMOD – analiză stare rulmenți ENVELOPE
- ACMT – analiză rulmenți viteză joasă
- Analiza Order
- Analiza bandpass – configurabilă
- Măsurători RPM
- Măsurători DC
- Măsurători center line
- Măsurători Orbită
- Analiza defecte electrice
2. Module de măsurare și analiză incluse în aparat:
- Colector de date – Analizor de vibrații si Parametrii Industriali
- Măsurători în rută
- Măsurarea vibrațiilor și componentelor spectrale în funcție de fază la urcarea turației - Run-up
- Înregistrarea semnalelor dinamice – curenți, tensiuni, presiuni și alți parametrii tehnici
- Echilibrarea dinamică a rotoarelor in situ sau pe stand
- Modul de diagnoză automată a defectelor FASIT (Expert System)
- Modul de lubrifiere a rulmenților
- Stetoscop
- ADS (Operating Deflection Shapes) – Modul de vizualizare a deformării structurilor
- Analiză în octave - 1/1, 1/3, 1/12, 1/24 octave
- Camera de termoviziune si foto
- Măsurători ultrasonice
- MCSA – Analiza semnătura curent motor / Analiza defecte electrice
A. ECHILIBRARE DINAMICĂ ÎN 2 PÂNĂ LA 8 PLANE – Modului vă permite să efectuați echilibrarea statică sau dinamică a rotoarelor in situ sau pe stand. Modulul include mai multe metode de corecție prin adaos sau eliminare de material. Programul de echilibrare include opțiunea de editare – introducerea manuală a datelor amplitudine respectiv fază. Această opțiune permite realizarea de echilibrări statice după procedura unei echilibrări dinamice fără repornirea mașini.
B. ANALIZOR - Modulul include analiză formă de undă și de spectru FFT / spectru de demodulare a semnalului - anvelopă rulment. Sunt disponibile analize simple FFT și semnale de timp de la măsurători avansate cu sonde de proximitate, cum ar fi orbitele). Configurațiile, setările de măsurare sunt în funcție de cerințele aplicației (interval de frecvență, eșantionare, unități măsurătorile predefinite simultan etc.).
C. RUN UP - Modulul este destinat în special pentru determinarea frecventelor de rezonanță la o mașină rotativă la ridicarea sau coborârea turației. Sunt determinate vibrațiile globale sau componentele spectrale în funcție de fază și turație.
D. MĂSURĂTORI ÎN RUTĂ - Modulul de măsurare în rută este utilizat pentru colectarea de date zilnice a mașinilor dvs. din fabrică. Utilizare simplă prin crearea unei structuri arborescente Fabrică – Sectie – Masină – Puncte de măsurare – Tipuri de măsuratori / vibratii globale – spectre FFT – anvelopă rulment – temperatură – curent etc. Ruta se realizează pe PC în software-ul DDS după care se incarcă în aparat. După realizarea măsurătorilor ruta se descarcă din aparat pe PC și se analizează mașina în programul DDS. Baza de date de rulmenți SKF, FAG, KOY, SNR etc. Baza de date include un numar de peste 30.000 de tipuri de rulmenți. – Opțional
E. BUMP TEST - Modulul ce include măsurarea frecvențelor de rezonanță ale diferitelor structuri. Nu sunt necesare setari complexe, puneți doar senzorul triaxial pe structură și loviți-o cu ciocanul de impact.
F. STETOSCOP - Modulul este destinat ascultării zgomotului mașinii / rulmentului în căști. Se montează senzorul pe rulment și se ascultă zgomotul intern al acestuia. A4500 VA5 permite să ascultați semnale pe 4 canale. Canalele pot fi comutate individul între ele. Reglați volumul în funcție de nevoile dvs.
G. LUBRI – Este un modul de întreținere utilizat pentru monitorizarea și controlul procesului de lubrifiere. Lubri măsoară starea reală de lubrifiere a rulmentului și informează operatorul atunci când starea de lubrifiere este optimă.
H. ÎNREGISTRATOR – Modulul "înregistrează" semnalul brut de la senzorii montați pe mașină, ceea ce înseamnă înregistrarea semnalului brut de la aceasta. Acest lucru permite efectuarea unei prelucrări ulterioare a semnalului pe PC. Puteți reda această înregistrare pe PC și puteți aplica orice setare de filtrare pentru aceasta.
I. ULTRASUNETE – Măsurarea sunetului neperceput de urechea umană. Modulul este utilizat pentru detectarea scurgerilor de aer, arc electric sau detectarea timpurie a defectelor rulmenților.
J. SONOMETRU ȘI ANALIZĂ ÎN OCTAVE – Analiza Octave vă permite să măsurați sunetul audibil. Conectați microfonul ICP și măsurați nivelul sonor și spectrul în octave cu rezoluții selectabile de 1/1, 1/3, 1/12, 1/24.
K. ADS – Software-ul este destinat pentru modelarea animată a mașinii și structurii acestuia. Modulul se bazează pe metoda de deformare a structurilor. Aceasta înseamnă că vizualizăm vibrațiile unei anumite mașini prin animație. În timpul animației, mișcarea vibrațiilor este încetinită până la o frecvență foarte scăzută, iar amplitudinea mișcării este mărită, astfel încât să vedem deformarea mașinii. Puteți anima mișcarea mașinii direct pe dispozitivul A4404 SAB - opțional.
L. SISTEMUL EXPERT FASIT – Program de diagnoză automată a defectelor mașinii. Detectează automat principalele defecte ale mașinilor dinamice rotative (dezechilibru, nealiniere, stare rulment, jocuri etc.).
M. MCSA – ANALIZA DEFECTE ELECTRICE – MCSA este o analiza puternica pentru inspectia motoarelor electrice și generatoarelor. Se pot identifica următoarele defecte: bare rotorice rupte, excentricitate rotor, intre-fier variabil si calitatea curentului.
Apasati pe link pentru a descărca documentația tehnică în format .pdf pentru SAB PRO.
- Sistem de Colectare și Analiză a Vibrațiilor: SAB PRO este echipat cu un sistem avansat de colectare și analiză a vibrațiilor, conceput pentru a detecta și analiza frecvențele de vibrație produse de mașini în funcțiune.
- Module de Măsurare și Analiză: SAB PRO include o varietate de module specializate, precum colector de date, măsurători în rută, echilibrare dinamică a rotoarelor, diagnostic automat al defectelor folosind sistemul expert FASIT, stetoscop, analiză în octave, măsurători ultrasonice și multe altele.
- Interfață Intuitivă: Cu posibilitatea de conectare la o tabletă industrială, SAB PRO oferă o interfață intuitivă și ușor de utilizat, facilitând procesul de colectare, analiză și interpretare a datelor.
- Detectare a Potențialelor Defecțiuni: SAB PRO este proiectat să identifice și să analizeze potențialele defecțiuni ale echipamentelor mecanice, cum ar fi dezechilibrările, aliniamentele incorecte, uzura rulmenților și problemele de angrenare.
- Fiabilitate și Eficiență: Prin intermediul funcțiilor sale avansate de analiză și diagnosticare, SAB PRO contribuie la creșterea fiabilității și eficienței echipamentelor industriale.
- Capacitate de Stocare și Alimentare: SAB PRO este echipat cu o capacitate generoasă de stocare (256 GB) și un acumulator Li-Ion care permite până la 8 ore de măsurare, asigurând astfel înregistrarea și analiza datelor în condiții variate de lucru.
- Conexiune USB: Instrumentul poate fi alimentat direct de conexiunea USB, eliminând necesitatea de a avea o sursă de alimentare externă.
- Domenii de Măsurare Variate: SAB PRO oferă domenii de măsurare variate, inclusiv intrări AC și DC pentru vibrații și parametrii de proces, precum și un intrare TACHO pentru turație / trigger extern.
- Procesare Avansată a Datelor: Cu capacitatea sa de procesare internă și procesare a semnalului de până la 24 de biți, SAB PRO permite analiza detaliată a datelor, inclusiv FFT în timp real, analiză de stare a rulmenților și multe altele.
- Compatibilitate și Versatilitate: SAB PRO poate fi utilizat în diverse aplicații industriale, de la măsurători de rutină și echilibrare a rotoarelor până la analiza avansată a stării echipamentelor și diagnosticul defectelor.
