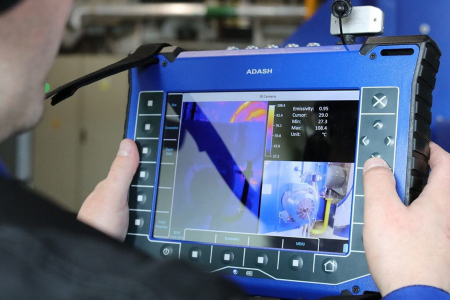

Adash Analizor de vibrații A4500 VA5 Pro

Analizorul de vibrații A4500 VA5 Pro reprezintă un instrument avansat de diagnosticare și analiză conceput să evalueze starea tehnică a mașinilor și echipamentelor industriale prin intermediul monitorizării vibrațiilor. Cu funcții de analiză spectrală de înaltă precizie, acest dispozitiv portabil facilitează detectarea timpurie a defecțiunilor prin măsurători detaliate, inclusiv analiza frecvenței, măsura accelerometriei și diagnoza balansării.
Cod Produs: C82 Ai nevoie de ajutor? 0745 770 400 / 0359 405 556
  • Descriere
  • Video (2)
  • Caracteristici
  • Specificații Tehnice
  • Documentație
  • Review-uri (0)


    Descarca brosura aici


A4500 VA5 Pro este un echipament de vârf pentru diagnosticarea și analiza vibrațiilor în domeniul industrial. Conceput pentru a satisface nevoile complexe ale clienților, acesta reprezintă un instrument esențial pentru ingineri, tehnicieni și cercetători din domeniul mentenanței predictive și a diagnosticării structurale în diverse sectoare industriale.

Echipat cu o gamă largă de funcții și module, A4500 VA5 Pro permite monitorizarea precisă a vibrațiilor și a altor parametri tehnici critici pentru mașini și echipamente. De la analiza spectrală de înaltă precizie la echilibrarea dinamică a rotoarelor, acest aparat oferă o serie de instrumente esențiale pentru identificarea timpurie a defecțiunilor și pentru optimizarea performanței echipamentelor industriale.

Cu ajutorul unei camere termografice și a unei camere foto încorporate, utilizatorii pot vizualiza și evalua rapid starea tehnică a echipamentelor, identificând zonele cu potențiale probleme termice sau mecanice. De asemenea, funcțiile de măsurare ultrasonică și sonometrică completează arsenalul de instrumente disponibile pentru diagnosticarea și analiza eficientă a echipamentelor.

A4500 VA5 Pro este un partener de încredere pentru optimizarea performanței echipamentelor industriale, contribuind la reducerea costurilor de mentenanță și la creșterea eficienței operaționale în cadrul întreprinderilor industriale. Cu capacitatea sa de a efectua măsurători precise și de a furniza date detaliate pentru analize ulterioare, acest aparat reprezintă o investiție valoroasă pentru orice companie care caută să-și maximizeze productivitatea și să-și minimizeze timpul de inactivitate.

  • Măsurători pe 8 canale analogice / 4 intrări analogice de vibrații / 4 intrări parametrii de proces
  • Analiza FFT cu până la 3.276.800 in timp real
  • Măsurători în rută
  • Măsurarea vibrațiilor și componentelor spectrale în funcție de fază la urcarea turației – Run-up
  • Domeniu de frecventa până la 90 kHz
  • ISO 10816-3 inclus
  • Camera Termografie pentru inspecții de supraîncălzire
  • Echilibrarea dinamică a rotoarelor in situ sau pe stand
  • Baza de date rulmenți
  • Conectare senzor triaxial
  • ACMT – analiza rulment viteza joasa
  • Program firmware aparat si software DDS de analiza pe PC în limba română

  1. Intrare și Domeniu de măsură:
    • 8 canale analogice pentru măsurarea vibrațiilor și 4 intrări analogice DC pentru parametrii de proces.
    • Domeniu dinamic de 120 dB pentru captarea semnalelor la niveluri variate.
    • Domeniu de frecvență cuprins între 0,35 Hz și 90 kHz, acoperind o gamă largă de frecvențe.
  2. Moduri de măsură și Analiză:
    • Funcționalități diverse, inclusiv analiză spectrală, colectare de date în rută, echilibrare dinamică, înregistrare semnalului, măsurători la urcarea turației (Run-up), măsurători ultrasunete, stetoscop și altele.
    • Capacitatea de a efectua analize complexe, cum ar fi analiza order, analiza în bandă, analiza rulmenților cu viteze joase etc.
  3. Display și Camera IR:
    • Ecran LCD color de 9,1” pentru afișarea datelor și rezultatelor măsurătorilor.
    • Camera termovizională cu rezoluție de 384 x 288 pixeli și domeniu de temperatură între -10°C și 150°C (sau 250°C).
  4. Module și Funcții incluse:
    • Module pentru colectarea de date, echilibrarea rotoarelor, diagnoza automată a defectelor, monitorizarea lubrifierii, analiza zgomotului, măsurători ultrasonice etc.
  5. Alimentare și Conectivitate:
    • Baterie Li-Ion cu o durată de viață de aproximativ 8 ore.
    • Capacitate generoasă de stocare internă de 64 GB, cu posibilitatea de a înregistra date pentru până la 16 GB într-o singură rută.


1. Specificatii tehnice:

Intrare
  • 8 canale analogice
  • 4 x AC intrări analogice de vibrații, ICP® alimentare on/off
  • 4 x DC intrări analogice pentru parametrii de proces
  • 1 x TACHO pentru turație / trigger extern
Domeniu intrare
  • AC +/- 12 V vârf-vârf
  • DC +/- 24V
Conversie A/D
  • 24 bit, 64 biți procesare interna semnal
  • Fără funcție de autoamplificare!
Domeniu dinamic: 120 dB
Domeniu frecvență
  • Domeniu max.:  0,35 Hz – 90 kHz (1 Canal, eșantionare 194 kHz) 0,35 Hz – 25 kHz (4 Canale / 64 kHz)
  • Domeniu minim: 0,35 Hz – 25 Hz (4 Canale, eșantionare 64 Hz)
  • Filtru HP: 0,35 Hz pentru mașinii cu turații peste 21 rpm
Mod eșantionare: Simultan pentru toate 4 canalele
Rezolutie FFT: Min. 100 linii, max. 3 276 800 linii
Stocare: 64 GB, max. 16 GB pentru o ruta
Acumulator: Li-Ion / 8 ore de măsurare
Moduri de măsură & Analiză:
  • Analizor – măsurători analitice
  • Colector date – măsurători în rută
  • Echilibrare– echilibrare în 1 sau 2 plane
  • Forma de undă – înregistrare semnal pentru post-analiză
  • Run Up – Coast Down  / Măsurători pentru determinarea frecvențelor de rezonanță la mașinile rotative
  • Ultrasunet – măsurători de ultrasunet in domeniu 30 – 50 kHz
  • Stetoscop – ascultați zgomotul rulmentului / mașiniiMCSA – Detectare și Analiză Defecte Electrice
  • FASIT – Program de diagnoză automată a defectelor mașinii.
  • Modul sonometru și Octave – analiza in octave a zgomotului
  • Bump test – măsurători a frecventei naturale
  • Camera IR – Camera Termoviziune
  • Camera Foto
  • Galerie Imagini
Procesare date
  • FFT în timp real
  • DEMOD – analiză stare rulmenți ENVELOPE
  • ACMT – analiză rulmenți viteză joasă
  • Analiza Order
  • Analiza în bandă – configurabilă
  • Măsurători RPM
  • Măsurători DC
  • Măsurători center line
  • Măsurători Orbită
Display:  LCD color, diagonala 9,1”, rezoluție 1136 x 780 pixeli
Camera IR: Rezoluție: 384 x 288 pixeli
Domeniu temperatura: -10°C ~ 150°C (sau 250°C)


2. Module de măsurare și analiză iincluse în aparat:
  • Colector de date – Analizor de vibrații si Parametrii Industriali
  • Măsurători în rută
  • Măsurarea vibrațiilor și componentelor spectrale în funcție de fază la urcarea turației - Run-up
  • Înregistrarea semnalelor dinamice – curenți, tensiuni, presiuni și alți parametrii tehnici
  • Echilibrarea dinamică a rotoarelor in situ sau pe stand
  • Modul de diagnoză automată a defectelor FASIT (Expert System)
  • Modul de lubrifiere a rulmenților
  • Stetoscop
  • ADS (Operating Deflection Shapes) – Modul de vizualizare a deformării structurilor
  • Modul sonometru și Analiză în octave - 1/1, 1/3, 1/12, 1/24 octave
  • Camera de termoviziune si foto
  • Măsurători ultrasonice

A4500 VA5 Pro Masurare
2.1. ANALIZOR -  Modulul include analiză formă de undă și de spectru FFT / spectru de demodulare a semnalului - anvelopă rulment. Sunt disponibile analize simple FFT și semnale de timp de la măsurători avansate cu sonde de proximitate, cum ar fi orbitele). Configurațiile, setările de măsurare sunt în funcție de cerințele aplicației (interval de frecvență, eșantionare, unități măsurătorile predefinite simultan etc.).

Analizor A4500 VA5 Pro

2.2. RUN UP -  Modulul este destinat în special pentru determinarea frecventelor de rezonanță la o mașină rotativă la ridicarea sau coborârea turației. Sunt determinate vibrațiile globale sau componentele spectrale în funcție de fază și turație.

A4500 VA5 PRO Run UP

2.3. MĂSURĂTORI ÎN RUTĂ -  Modulul de măsurare în rută este utilizat pentru colectarea de date zilnice a mașinilor dvs. din fabrică. Utilizare simplă prin crearea unei structuri arborescente Fabrică – Sectie – Masină – Puncte de măsurare – Tipuri de măsuratori / vibratii globale – spectre FFT – anvelopă rulment – temperatură – curent etc. Ruta se realizează pe PC în software-ul DDS după care se incarcă în aparat. După realizarea măsurătorilor ruta se descarcă din aparat pe PC și se analizează mașina în programul DDS. Baza de date de rulmenți SKF, FAG, KOY, SNR etc. Baza de date include un numar de peste 30.000 de tipuri de rulmenți.

A4500 VA5 Pro Masuratori in Ruta
A4500 Va5 Pro Masuratori in Ruta exemplu

2.4. BUMP TEST -  Modulul ce include măsurarea frecvențelor de rezonanță ale diferitelor structuri. Nu sunt necesare setari complexe, puneți doar senzorul triaxial pe structură și loviți-o cu ciocanul de impact.

 Bump Test A4500 VA5 Pro

2.5. STETOSCOP -  Modulul este destinat ascultării zgomotului mașinii / rulmentului în căști. Se montează senzorul pe rulment și se ascultă zgomotul intern al acestuia. A4500 VA5 permite să ascultați semnale pe 4 canale. Canalele pot fi comutate individul între ele. Reglați volumul în funcție de nevoile dvs.

Stetoscop A4500 VA5 Pro

2.6. LUBRI Este un modul de întreținere utilizat pentru monitorizarea și controlul procesului de lubrifiere. Lubri măsoară starea reală de lubrifiere a rulmentului și informează operatorul atunci când starea de lubrifiere este optimă.

Lubri A4500 VA5 Pro

2.7. ÎNREGISTRATOR Modulul "înregistrează" semnalul brut de la senzorii montați pe mașină, ceea ce înseamnă înregistrarea semnalului brut de la aceasta. Acest lucru permite efectuarea unei prelucrări ulterioare a semnalului pe PC. Puteți reda această înregistrare pe PC și puteți aplica orice setare de filtrare pentru aceasta.

Inregistrator A4500 VA5 Pro

2.8. ULTRASUNETEMăsurarea sunetului neperceput de urechea umană. Modulul este utilizat pentru  detectarea scurgerilor de aer, arc electric sau detectarea timpurie a defectelor rulmenților.
Ultrasunete A4500 A5 Pro

2.9. SONOMETRU ȘI ANALIZĂ ÎN OCTAVE – Analiza Octave vă permite să măsurați sunetul audibil. Conectați microfonul ICP și măsurați nivelul sonor și spectrul în octave cu rezoluții selectabile de 1/1, 1/3, 1/12, 1/24.
Sonometru si Analiza in Octava

2.10. ADS – Software-ul este destinat pentru modelarea animată a mașinii și structurii acestuia. Modulul se bazează pe metoda de deformare a structurilor. Aceasta înseamnă că vizualizăm vibrațiile unei anumite mașini prin animație. În timpul animației, mișcarea vibrațiilor este încetinită până la o frecvență foarte scăzută, iar amplitudinea mișcării este mărită, astfel încât să vedem deformarea mașinii. Puteți anima mișcarea mașinii direct pe dispozitivul A4500 VA5.
Software ADS A4500 A5 Pro

2.11. SISTEMUL EXPERT FASIT – Program de diagnoză automată a defectelor mașinii. Detectează automat principalele defecte ale mașinilor dinamice rotative (dezechilibru, nealiniere, stare rulment, jocuri etc.).
Expert Fasit A4500 A5 Pro

2.12. ECHILIBRARE DINAMICĂ în 2 … 8 plane – Modului vă permite să efectuați echilibrarea statică sau dinamică a rotoarelor in situ sau pe stand. Modulul include mai multe metode de corecție prin adaos sau eliminare de material. Acesta poate fi utilizat pentru echilibrarea rotoarelor de turbine, ventilatoare, suflante, pompe axe etc. Programul de echilibrare include opțiunea de editare – introducerea manuală a datelor amplitudine respectiv fază. Această opțiune permite realizarea de echilibrări statice după procedura unei echilibrări dinamice fără repornirea mașini.
Echilibrare Dinamica A4500 A5 Pro Echilibrare Dinamica exemplu


2.13. INSPECTII DE TERMOVIZIUNE Adăugați o poza in spectru IR raportului pentru o analiza completa, puteți inspecta incalzirea rulmenților, cabluri electrice supraîncălzite si alte defecte (inclusiv la construcții)
Inspectii Termoviziune A4500 A5 Pro


2.14. CAMERA FOTO – Completati raportul cu o poza a utilajului inspectat pentru o identificare mai rapida ulterior sau pentru a mentiona alte posibile defecte: scurgeri de ulei, componente lipsa, etc. Toate fotografiile, inclusiv cele termografice, se pot vizualiza direct pe aparat in sectiune Galerie

Camera Foto A4500 A5 Pro

2.15. MCSA – ANALIZA SEMNĂTURA CURENT GENERATOR – MCSA este o analiza puternica pentru inspecția motoarelor electrice și generatoarelor. Se pot identifica următoarele defecte: bare rotorice rupte, excentricitate rotor, intre-fier variabil si calitatea puterii / dezechilibru electric.
Analiza Semnaturi Generator Curent

Apasati pe link pentru a descărca documentația tehnică în format .pdf pentru Analizor de vibrații A4500 VA5 Pro
