Laser L-742
![Laser L-742 [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/laser-l-742-475662.png "Laser L-742 [1]")
L-742 Ultra-Precision Dual Scan® este un sistem de aliniere cu laser, ideal pentru alinierea precisă a mașinilor de format și altor echipamente industriale. Folosind două planuri laser rotative, asigură măsurători precise și corectează rapid problemele de aliniere, economisind timp și resurse. Acest sistem flexibil și ușor de utilizat contribuie semnificativ la îmbunătățirea eficienței și performanței în procesele de producție.
Cod Produs:
C734
Ai nevoie de ajutor?
0745 770 400
/
0359 405 556
- Descriere
- Specificații Tehnice
- Funcții
- Review-uri (0)
Descarcă broșura aici.L-742 Ultra-Precision Dual Scan® Laser este un sistem de aliniere destinat utilizării în diverse domenii industriale. Acesta utilizează două planuri laser rotative automate pentru a oferi o precizie de înaltă calitate, esențială pentru alinierea corectă a mașinilor de format și a altor echipamente.

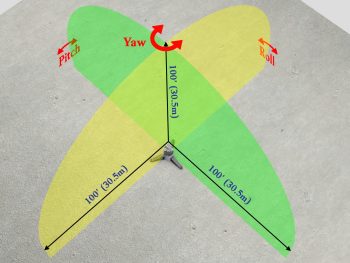

Sistemul poate fi configurat cu două planuri laser verticale sau unul orizontal și unul vertical, asigurând astfel o flexibilitate ridicată în funcționarea sa. Acest dispozitiv este ideal pentru identificarea și corectarea rapidă a problemelor complexe de aliniere, economisind timp și resurse.
Este un instrument esențial pentru industria modernă, unde toleranțele stricte și precizia sunt cruciale. Echipamentul este ușor de utilizat, cu o interfață intuitivă și software avansat, care facilitează operațiunile și interpretarea datelor. Sistemul L-742 contribuie semnificativ la îmbunătățirea eficienței și preciziei în procesele de producție, asigurând astfel un nivel ridicat de performanță și fiabilitate.
Cu ajutorul acestui laser de scanare duală, companiile pot asigura alinierea perfectă a echipamentelor lor, reducând astfel riscul de defecțiuni și creșterea duratei de viață a acestora.
Sistemul poate fi configurat cu două planuri laser verticale sau unul orizontal și unul vertical, asigurând astfel o flexibilitate ridicată în funcționarea sa. Acest dispozitiv este ideal pentru identificarea și corectarea rapidă a problemelor complexe de aliniere, economisind timp și resurse.
Este un instrument esențial pentru industria modernă, unde toleranțele stricte și precizia sunt cruciale. Echipamentul este ușor de utilizat, cu o interfață intuitivă și software avansat, care facilitează operațiunile și interpretarea datelor. Sistemul L-742 contribuie semnificativ la îmbunătățirea eficienței și preciziei în procesele de producție, asigurând astfel un nivel ridicat de performanță și fiabilitate.
Cu ajutorul acestui laser de scanare duală, companiile pot asigura alinierea perfectă a echipamentelor lor, reducând astfel riscul de defecțiuni și creșterea duratei de viață a acestora.
| Specificații tehnice Laser L-742 | |
| Greutate | Laser: 1.3 kg (3 lbs.) Bază: 2.2 kg (4.8 lbs.) Pachet de Baterii: 0.45 kg (1 lb.) |
| Material | Laser: Aluminiu și oțel inoxidabil Bază: Aluminiu |
| Tip Laser | Diodă vizibilă clasa II, lungime de undă 635 nm (clasa 1 în Modul de Scanare) Diametru fascicul: 4.06 mm (0.160”) |
| Puterea Fasciculului | 0.9 mW per fascicul drept |
| Stabilitatea Fasciculului | 0.005 mm/m/hr/°C (0.0001”/hr/°F) translatională 0.36 arc sec/hr/°C (0.2 arc sec/hr/°F) unghiulară |
| Planeitatea Laserului | Măturare 180°/360°: 0.00003 in/ft (0.5 arc sec) (0.0025 mm/m), plus eroare translațională de ± 0.00015” (0.0038 mm) Măturare 90°: 0.00015 in/ft (0.25 arc sec) (0.0013 mm/m), plus eroare translațională de ± 0.000075” (0.00019 mm) |
| Fascicul/Plan | Planeitate față-spate: perpendicularitate de 3 arc sec (0.00018 in/ft sau 0.015 mm/m) |
| Domeniu de Operare | 30.5 m (100 feet) în rază |
| Moduri de Operare | 2 fascicule sau 1 sau 2 lasere care mătură continuu planurile în orice combinație, schimbate individual |
| Alimentare | Pachet extern de baterii DC 9V (4 celule) sau adaptor AC 115V |
| Consumul de Energie | (Vezi graficul de mai jos) |
| Ajustare Brută | ± 3 grade |
| Ajustare Fină | ± 0.3 grade |
| Rezoluție de Ajustare Fină | 0.025 mm în plan (0.001”) în 30.5 metri (100 feet) |
| Țintă fără fir A-1519 | |
| Rezoluție | 0.0005 mm (0.00002”) |
| Acuratețe Liniarizată | ±0.0038 mm (±0.00015”) peste ±14 mm al PSD |
| Dimensiune/Tip Detector | 2-Axe PSD 1.3” x 0.51” (33x13 mm) |
| Domeniu de Operare | 30.5 m (100 feet) de la laser la țintă |
| Interval de Acceptare a Unghiului Țintei | ± 10° |
| Durata de Viață a Bateriei | 11.5 ore de funcționare continuă |
| Temperatura de Operare | 2° C to 60° C (35° F to 140° F) |
| Alimentare | 7.5-12vDC, 500mA |
| Dimensiune | 50.8 mm x 104.4 mm x 44.5 mm (2.00” W x 4.11” H x 1.75” D) |
| Greutate | 383 grame (13.5 oz) |
| Wireless range | 46 m (150 feet) |
| Dimensiunea Bazei Magnetice | 50.8 mm x 78.5 mm x 105.2 mm (2.00” W x 3.09” H x 4.14” D) |
| Greutatea Bazei Magnetice | 1.26 Kg (2.78 lb) |

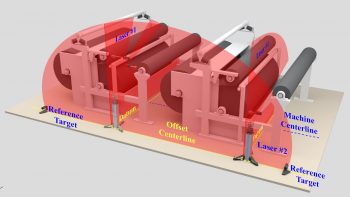

- Viteză și Eficiență: Aliniaza rapid mașini de formare a rolelor și alte aplicații de aliniere a rolelor, reducând timpul necesar cu până la 70% comparativ cu metodele tradiționale.
- Precizie: Planurile laser ultra-precise oferă o planeitate de 0,5 arcsecunde într-un unghi de 360º și 0,25 arcsecunde într-un unghi de 90º, cu o acuratețe a planeității de 0,0025 mm/m și 0,001 mm/m, respectiv.
- Versatilitate: Configurabil pentru două planuri laser verticale sau un plan laser orizontal și unul vertical, ideal pentru diferite aplicații de aliniere a mașinilor și a suprafețelor.
- Tehnologie Avansată: Include software de aliniere bazat pe Windows și interfețe wireless avansate pentru colectarea și analiza rapidă a datelor.
- Ușurința Utilizării: Țintele wireless de înaltă rezoluție oferă date live de aliniere pe o distanță de până la 30 metri, permițând corectarea erorilor fără modificarea setărilor.
