Sistem de testare distribuit fără fir (Wireless)
![Sistem de testare distribuit fără fir (Wireless) - IndustrialMAG [1]](https://gomagcdn.ro/domains2/industrialmag.ro/files/product/original/sistem-de-testare-distribuit-fara-fir-wireless-005455.png "Sistem de testare distribuit fără fir (Wireless) - IndustrialMAG [1]")
Sistemul de testare distribuit fără fir colectează și analizează zgomotul și vibrațiile folosind senzori avansați și module de procesare. Cu transmisie rapidă prin 4G, LoRa sau Bluetooth, oferă date precise stocate local și la distanță, asigurând flexibilitate și ușurință în utilizare, completate de funcții rapide de raportare.
- Descriere
- Caracteristici
- Specificații Tehnice
- Funcționalitate
- Review-uri (0)
Sistemul de testare distribuit fără fir reprezintă o soluție revoluționară pentru colectarea și analiza datelor de zgomot și vibrații. Acest sistem avansat este compus din mai multe componente esențiale: terminalul de achiziție și procesare (pentru zgomot sau vibrații), terminalul de control local, stocarea la distanță în baza de date și terminalul de afișare.
Terminalul de achiziție și procesare include senzori acustici sau de accelerație, un modul de achiziție a semnalului, un modul de procesare a semnalului, un modul de stocare internă, un modul de alimentare și un modul de transmisie prin 4G, LoRa, Bluetooth sau alte metode.
La primirea instrucțiunilor de la terminalul de control local, începe colectarea datelor, transformând zgomotele sau vibrațiile în semnale electrice. Aceste semnale sunt amplificate și convertite din digital în analog, apoi procesate digital pentru a obține rezultate precise. Aceste rezultate sunt transmise către o bază de date remote, beneficiind de transmisie de înaltă precizie.
Acest sistem de testare fără fir permite depășirea limitărilor tradiționale ale testelor single-point, oferind avantaje precum transmiterea fără fir, desfășurare rapidă, date fiabile, transmisie pe distanțe lungi, stocare locală a datelor originale și funcționalitate de generare a rapoartelor cu un singur click. Toate acestea sunt gestionate eficient prin intermediul unei baze de date.

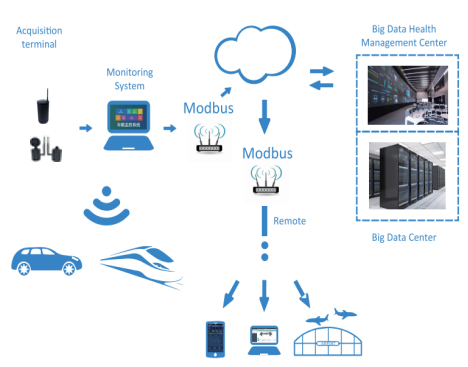

Diagrama schematică a sistemului

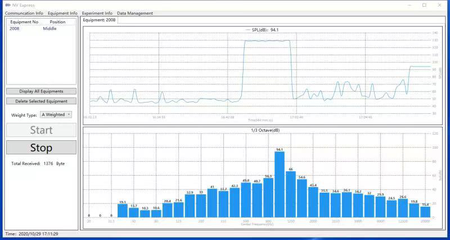

Interfață software

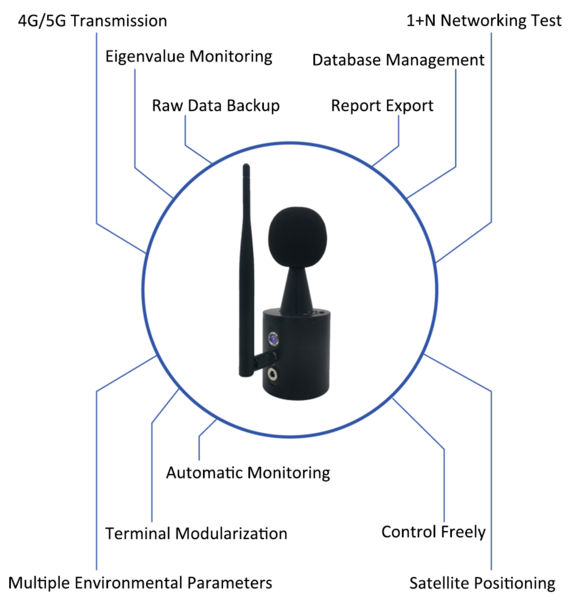

- Transmisie wireless
- Implementare rapidă
- Date de încredere
- Transmisie pe distanțe lungi
- Stocarea locală a datelor originale
- Funcția de raportare cu un singur click
- Managementul bazei de date
 |
Senzor | Microfon capacitiv de câmp liber de tip Ⅰ de 1/2 inchi |
| Interval dinamic 17- 136dB | ||
| Gama de frecvente 10Hz - 20kHz | ||
| Sensibilitate 50mV/Pa | ||
| Greutate de frecvență | Greutate de frecvență: A、Z | |
| Rata de eșantionare | 25,6 kHz / 44,1 kHz | |
| Precizia de eșantionare | 24 de biți | |
| Modul de alimentare | Funcționează cu baterie, stocarea locală durează 8 ore | |
| Terminal de achiziție și procesare (zgomot) | Depozitare | Card SD încorporat de 16 GB, extensibil la 32 GB |
 |
Senzor | Senzor de accelerație capacitiv cu trei căi |
| Interval dinamic 0,5Hz - 5kHz | ||
| Sensibilitate 500mV/g | ||
| Interval de măsurare 10 g | ||
| Rata de eșantionare | Maximum 25,6 kHz, pot fi setate mai multe fișiere | |
| Precizia de eșantionare | 16 biți | |
| Modul de alimentare | Funcționează cu baterie, stocarea locală durează 16 ore | |
| Terminal de achiziție și procesare (vibrații) | Depozitare | Card SD încorporat de 8 GB, extensibil la 32 GB |
Domenii de Aplicabilitate:
Caracteristicile roții non-circulare și testul de staționare
Monitorizarea zgomotului în interiorul vagonului de mare viteză
Monitorizarea Zgomotului Trafic Rutier
Monitorizarea Zgomotului Şantierului
Număr de serie |
Valoarea măsurată | Nivel de caracteristică |
1 |
0 < Valoarea măsurată < 15dB |
Nivelul 3 |
2 |
15dB≤ Valoarea măsurată<25dB |
Nivelul 2 |
3 |
25dB≤ Valoarea măsurată |
Nivelul 1 |
|
|
Caracteristică non-circulară gradul roților |
Staționaritate sau grad de balansare |
Modul de transmisie |
Wifi |
|
Transmiterea valorilor proprii |
Spectrul FFT |
Valoarea maximă a spectrului FFT și a accelerației în domeniul timpului |
Managementul datelor brute |
Stocați pe cardul SD încorporat în dispozitiv |
|
Interval de transmisie |
0,25 s |
0,1 s sau 0,2 s |
Calcul numeric |
Terminalul de control local primește valoarea proprie prin transmisie fără fir și comandă software-ului său să prelucreze datele despre valori proprii în conformitate cu criteriile și baza de judecată corespunzătoare pentru a obține rezultatele judecății de calificare. |
|
