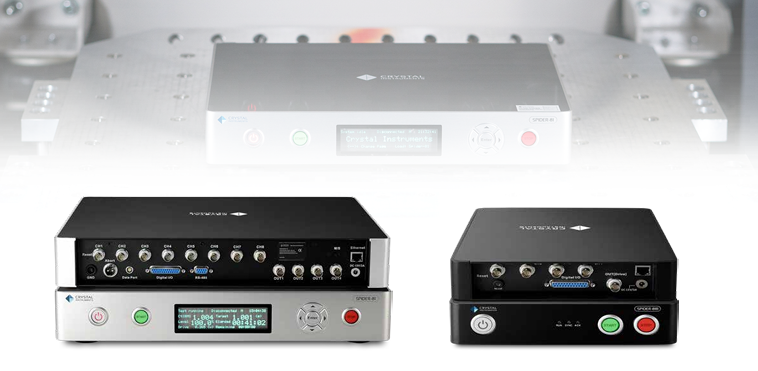

În lumea dinamică a testării vibrațiilor, Spider-81/81B se ridică ca un far al inovației și performanței. Ca un maestru al controlului de vibrații, acest controler reprezintă o evoluție remarcabilă în domeniu, aducând împreună tehnologia de vârf și ingineria sofisticată într-un design compact și puternic.
Cu o arhitectură centralizată bazată pe tehnologie DSP, Spider-81/81B redefinește standardele în controlul vibrațiilor. De la integrarea ethernetului sincronizat în timp la utilizarea memoriei flash pentru stocarea eficientă a datelor de testare, acest controler este o punte între performanță și fiabilitate.
Dotat cu intrări și ieșiri analogice de înaltă calitate, Spider-81/81B permite măsurarea precisă a șocurilor, vibrațiilor și a fenomenelor acustice, deschizând uși către o gamă largă de aplicații. Cu capacitatea de a controla până la 64 de canale simultan și o varietate de funcții software avansate, acest controler este un aliat de încredere în testarea și analiza vibrațiilor.
Interfața simplă și intuitivă, împreună cu conectivitatea Ethernet, facilitează integrarea Spider-81/81B în sistemele existente, permițând controlul și monitorizarea de la distanță. Fie că este utilizat în modul conectat la computer sau în modul independent Black Box, acest controler oferă flexibilitate și performanță fără compromisuri.
Compact și ușor, dar puternic și fiabil, Spider-81/81B este un partener de încredere pentru cercetători, ingineri și profesioniști din diverse domenii, aducând precizie și eficiență în testarea și analiza vibrațiilor.
Cu Spider-81/81B, viitorul testării vibrațiilor este acum mai strălucitor și mai dinamic ca niciodată înainte.
- Arhitectură Centralizată DSP: Integrarea tehnologiei DSP în arhitectura centralizată a controlerului permite un control precis și în timp real al vibrațiilor.
- Conectivitate Ethernet Sincronizată: Ethernet-ul sincronizat în timp asigură o comunicare eficientă și fiabilă între controler și alte dispozitive în rețea.
- Funcții Avansate de Control: Spider-81/81B oferă o gamă variată de funcții software pentru controlul vibrațiilor, inclusiv control aleator, sine-on-random, control sinusoidal măturat și altele.
- Intrări și Ieșiri Analogice de Înaltă Calitate: Controlerul dispune de intrări și ieșiri analogice de înaltă calitate pentru măsurători precise și control eficient al vibrațiilor.
- Memorie Flash Internă: Memoria flash internă permite stocarea datelor de configurare a testelor și a datelor de analiză în timp real, oferind flexibilitate și eficiență în gestionarea informațiilor.
- Conectivitate Simplă la Rețea: Conectivitatea Ethernet facilitează integrarea controlerului în rețele existente, permițând monitorizarea și controlul de la distanță.
- Sincronizare Timp IEEE 1588: Spider-81/81B utilizează tehnologia de sincronizare a timpului IEEE 1588 pentru a asigura sincronizarea precisă între mai multe controlere de testare a vibrațiilor într-o rețea.
- Compact și Ușor de Utilizat: Dimensiunile compacte și interfața intuitivă fac din Spider-81/81B un instrument ușor de utilizat și integrat în diverse aplicații de testare a vibrațiilor.
Platformă hardware |
Păianjen-81 |
Păianjen-81B |
Păianjen-80X |
Spider-80Xi |
Păianjen-80M |
Aplicație |
VCS, DSA* |
VCS, DSA* |
VCS, DSA, EMA, RCM* |
VCS, DSA, EMA, RCM* |
MIMO VCS, MIMO FRF* |
Rata maximă de eșantionare |
102,4 kHz |
102,4 kHz |
256 kHz |
256 kHz |
256 kHz |
Numărul de front-end-uri pe șasiu |
1 |
1 |
1 |
8 |
7 |
Numărul de intrări pe front-end |
8 |
4 |
8 |
8 |
8 |
Număr maxim de intrări pe șasiu |
8 |
4 |
8 |
64 |
56 |
Număr maxim de intrări per sistem |
512 |
4 |
512 |
512 |
504 |
Numărul de ieșiri pe sistem |
4 |
1 |
2 |
2 |
8 |
Modul de introducere |
Încărcați tensiunea
TEDS
IEPE
|
Încărcați tensiunea
TEDS
IEPE
|
Încărcare
(opțional) Tensiune
TEDS
IEPE
|
Încărcare
TEDS
IEPE
Tensiune
Tensiometru
MEMS
RTD
Termocuplu |
Încărcare
TEDS
IEPE
Tensiune
Tensiometru
MEMS
RTD
Termocuplu |
I/O digitală |
8 in/out, izolat |
4 in/out, izolat |
4 in/out, izolat |
2 in/out, izolat |
2 in/out, izolat |
Panoul frontal LCD |
da |
Nu |
Nu |
da |
da |
Port de date de mare viteză |
da |
Nu |
da |
da |
da |
- Intrări analogice:
- 8 conectori BNC per controler
- Tipuri de intrări: încărcare, tensiune sau IEPE
- Cuplare AC sau DC
- Interval dinamic de 160 dBFS
- Convertoare A/D pe 24 de biți
- Interval de ±20 volți
- Frecvență de eșantionare de până la 102,4 kHz pe canal
- Ieșiri analogice:
- 2 conectori BNC per unitate
- Interval dinamic de 100 dB
- Convertoare D/A pe 24 de biți
- Interval de ±10 volți
- Potrivire de Fază a Canalului:
- Mai bună de ±1,0 grade, până la 20 kHz
- Periferice:
- 8 DIO izolate
- 10 canale de monitorizare
- Afișaj LCD cu butoane de navigare
- Porturi seriale RS-485
- Conexiune la masă
- Comutator de contact de anulare
- Butoane de pornire și de anulare
- Dimensiuni:
- 440 x 66 x 330 mm (lungime x înălțime x adâncime)
- Greutate:
- Putere:
- Până la 18 wați în timpul funcționării
- Conexiuni la Computer:
- Conector RJ45 pentru conectivitate Ethernet (100Base-T)
- Memorie Internă:
- 4 GB de memorie flash pentru stocarea datelor
- Moduri de Operare:
- Conectat la computer sau mod independent Black Box
· Control aleator al vibrațiilor
· Sine-On-Random (SoR)
· Aleatoriu pe aleatoriu (RoR)
· Controlul vibrațiilor sinusoidale măturat
· Căutare prin rezonanță Track & Dwell (RSTD)
· Multi-Sine
· Oscilator sinusoid
· Controlul clasic al șocurilor
· Istoricul timpului tranzitoriu (TTH)
· Sinteza spectrului de răspuns la șoc (SRS).
· Control aleatoriu tranzitoriu
· Controlul testării cutremurelor
· Replicarea formei de undă în timp
· Mai multe opțiuni software de control al vibrațiilor
